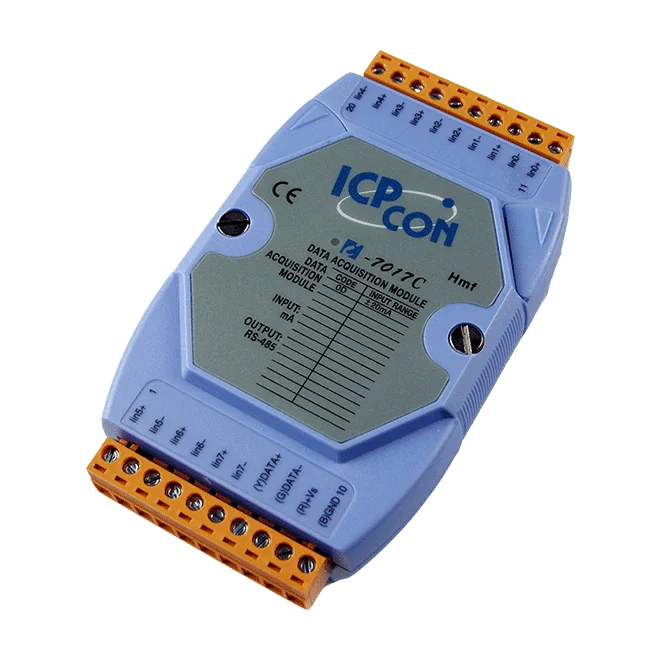

I-7017C 8-ch strømindgangsmodul, RS-485 DCON fjern-I/O
I-7017C CR er et 8-kanals RS-485 strømindgangsmodul med DCON-protokol og indbygget 125 Ω modstand til direkte måling af 0 ~ 20 mA og 4 ~ 20 mA.
- Otte differentielle strømindgange med ±20 mA, 0 ~ 20 mA og 4 ~ 20 mA områder
- Indbygget 125 Ω indgangsmodstand til direkte strømmåling
- Åbentråds-detektion for 4 ~ 20 mA indgange
- 16-bit opløsning; ±0,1 % af FSR nøjagtighed ved 10 Hz normal sampling
- 3000 VDC isolation mellem moduler og ±4 kV kontakt-ESD-beskyttelse pr. klemme
- Enkelt RS-485 port, 1200 ~ 115200 bps, DCON-protokol
1.614,30 kr. pr. stk.
| 1-9 stk. | 1.614,30 kr. | |
|---|---|---|
| 10-30 stk. | 1.569,46 kr. | −3 % |
| 31+ stk. | 1.539,56 kr. | −5 % |
Produktinformation "I-7017C 8-ch strømindgangsmodul, RS-485 DCON fjern-I/O"
Den I-7017C CR er et RS-485 fjern-I/O-modul, der tager otte differentielle strømindgange og sender målingerne over DCON. Hver kanal har en indbygget 125 Ω indgangsmodstand, så sensorsløjfer kan måles direkte uden ekstern shunt. Målområderne er ±20 mA, 0 ~ 20 mA og 4 ~ 20 mA med 16-bit opløsning.
Åbentråds-detektion er til rådighed for 4 ~ 20 mA indgange, hvilket hjælper med at identificere en brudt sensorsløjfe i felten. I normal tilstand samples modulet med 10 Hz med en nøjagtighed på ±0,1 % af FSR. Denne variant er låst til normal tilstand; den justerbare hurtige samplingtilstand findes kun på I-7017FC-modellerne.
Beskyttelsesfunktionerne omfatter 3000 VDC isolation mellem moduler, ±4 kV kontakt-ESD-beskyttelse på hver klemme og en programmerbar watchdog for modul og kommunikation. Enheden kører på +10 ~ +30 VDC med beskyttelse mod omvendt polaritet og monteres på DIN-skinne, med et driftsområde på -25 ~ +75 °C.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnostik
- Testudstyr
| Product type: | Remote I/O module |
|---|---|
| Interface: | RS-485 |
| Protocol: | DCON |
| Analog inputs: | 8 |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| Intra-modul isolation | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal |
| Overspænding (IEC 61000-4-5) | ±0,5 kV til strømledning |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation |
| Analogindgang | |
| Kanaler | 8 differentielle |
| Type | Strøm |
| Område | ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA |
| Opløsning | 16-bit |
| Nøjagtighed | Normal tilstand: ±0,1 % af FSR Hurtig tilstand: ±0,5 % af FSR (kun for I-7017FC) |
| Samplingshastighed | Normal tilstand: 10 Hz Hurtig tilstand: 60 Hz (kun for I-7017FC) |
| Indgangsimpedans | Strøm: 125 Ω |
| Beskyttelse mod fællesspænding | ±15 VDC |
| Overstrømsbeskyttelse | 50 mA ved 110 VDC |
| Detektion af åben ledning | Kun til 4 ~ 20 mA |
| COM-porte | |
| Porte | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (E, 8, 2) |
| Protokol | DCON |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Indgangsområde | +10 ~ +30 VDC |
| Forbrug | 1.3 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +85 °C |
| Fugtighed | 10 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
