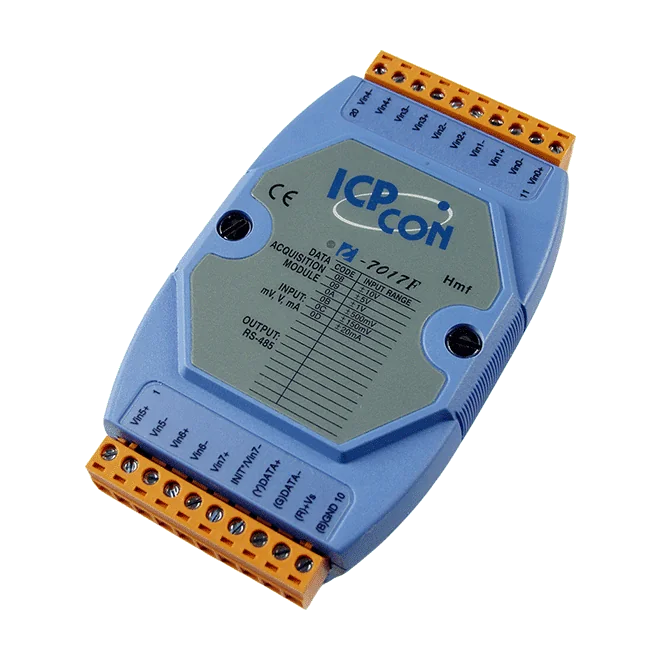

I-7017F 8-kanals analog indgangsmodul, hurtig sampling, DCON RS-485
16-bit RS-485 analogt indgangsmodul med 8 differentielle eller 6 differentielle plus 2 enkeltendede kanaler, spændings- og strømindgange og en 60 Hz hurtig samplingstilstand.
- Hurtig samplingstilstand på 60 Hz, valgbar over for normal tilstand på 10 Hz
- 16-bit opløsning med spændings- og strøminputområder
- 8 differentielle eller 6 differentielle plus 2 enkeltendede kanaler, valgt med jumper
- Åben ledningsdetektering for 4 ~ 20 mA indgange
- 3000 VDC isolation mellem modulets kanaler og ±120 VDC overspændingsbeskyttelse
- Indbygget dobbelt watchdog for modul og kommunikation
1.614,30 kr. pr. stk.
| 1-9 stk. | 1.614,30 kr. | |
|---|---|---|
| 10-30 stk. | 1.569,46 kr. | −3 % |
| 31+ stk. | 1.539,56 kr. | −5 % |
Produktinformation "I-7017F 8-kanals analog indgangsmodul, hurtig sampling, DCON RS-485"
I-7017F CR er et 8-kanals analogt indgangsmodul til RS-485-netværk med DCON-protokollen. Kanalerne kan konfigureres som otte differentielle indgange eller som seks differentielle og to enkeltendede indgange, valgt med en jumper. Både spændings- og strømsignaler accepteres, med 16-bit opløsning på alle kanaler.
Den hurtige samplingversion giver ingeniøren valget mellem en hurtig tilstand på 60 Hz og en normal tilstand på 10 Hz, hvor nøjagtighed og opdateringshastighed afvejes mod hinanden. Strømindgange kræver en ekstern 125 Ω modstand (valgfri), og åben ledningsdetektering er tilgængelig for 4 ~ 20 mA signaler. Indbyggede dobbelte watchdog-funktioner og 3000 VDC isolation mellem modulets kanaler understøtter driftssikker drift i automations- og overvågningsinstallationer.
Varianten med blåt dæksel leveres i den RoHS-kompatible konfiguration. Dens DIN-skinnemontage, 10 ~ +30 VDC strømindgang og driftsområde på -25 ~ +75 °C egner sig til styreskabe i bygnings-, fabriks- og maskinautomation samt til fjerndiagnose og testudstyr.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Product type: | Analog Input Module |
|---|---|
| Interface: | RS-485 |
| Protocol: | DCON |
| Analog inputs: | 8 |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| Intra-modul isolation | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±2 kV kontakt for hver terminal |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation |
| Analogindgang | |
| Kanaler | 6 differentielle og 2 enkeltendede, eller 8 differentielle |
| Type | Spænding Strøm |
| Område | Spænding: ±150 mV, ±500 mV, ±1V, ±5 V, ±10 V Strøm: ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (kræver en valgfri ekstern 125 Ω modstand) |
| Opløsning | 16-bit |
| Nøjagtighed | Normal tilstand: ±0,1 % af FSR Hurtig tilstand: ±0,5 % af FSR (kun for I-7017F) |
| Samplingshastighed | Normal tilstand: 10 Hz Hurtig tilstand: 60 Hz (kun for I-7017F) |
| Indgangsimpedans | 20 MΩ |
| Beskyttelse mod fællesspænding | ±15 VDC |
| Overspændingsbeskyttelse | ±120 VDC |
| COM-porte | |
| Porte | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokol | DCON |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Indgangsområde | +10 ~ +30 VDC |
| Forbrug | 1.3 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +85 °C |
| Fugtighed | 10 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
