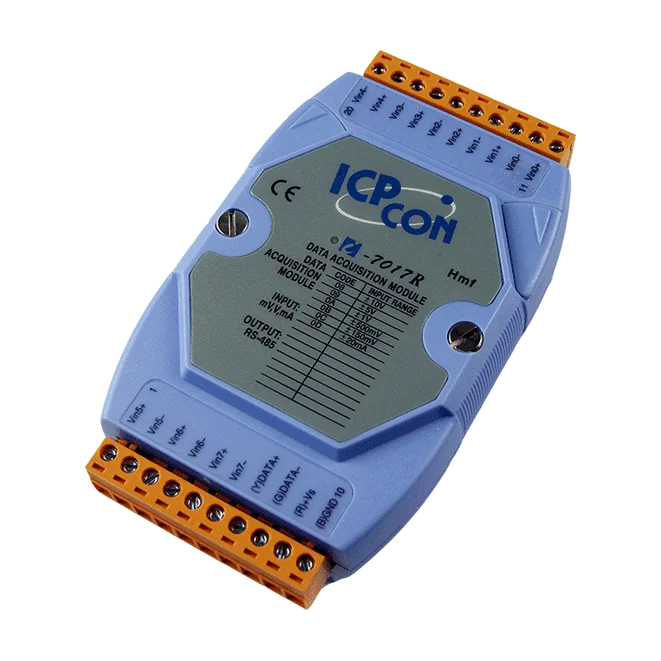

I-7017R 8-kanals analog indgangsmodul med højspændingsbeskyttelse, DCON
8-kanals RS-485 analogt indgangsmodul til spændings- og strømsignaler med 16-bit opløsning, 240 Vrms overspændingsbeskyttelse og en justerbar hurtig eller normal samplingstilstand.
- 8 differentielle analoge indgange, 16-bit opløsning
- Spændings- og strøminputs: ±150 mV til ±10 V, ±20 mA, 0 ~ 20 mA og 4 ~ 20 mA (ekstern 125 Ω modstand påkrævet for 4 ~ 20 mA)
- Høj overspændingsbeskyttelse op til 240 Vrms og fællesspændingsbeskyttelse på ±200 VDC
- Justerbar samplingshastighed: 10 Hz normal tilstand eller 60 Hz hurtig tilstand
- Konfiguration af den enkelte kanal og detektion af åbent kredsløb ved 4 ~ 20 mA
- 1 x RS-485-port, 1200 ~ 115200 bps, DCON-protokol
1.696,51 kr. pr. stk.
| 1-9 stk. | 1.696,51 kr. | |
|---|---|---|
| 10-30 stk. | 1.644,19 kr. | −3 % |
| 31+ stk. | 1.606,82 kr. | −5 % |
Produktinformation "I-7017R 8-kanals analog indgangsmodul med højspændingsbeskyttelse, DCON"
Den I-7017R CR er et 8-kanals analogt indgangsmodul til RS-485-netværk, der anvender DCON-protokollen. Modulet accepterer både spændings- og strømsignaler og er konstrueret til at modstå fejl, der ville beskadige standardindgange, med overspændingsbeskyttelse op til 240 Vrms og en fællesspændingsbeskyttelse på ±200 VDC.
Hver kanal er 16-bit med differentielle indgange. Ingeniører kan vælge mellem normal tilstand ved 10 Hz med en nøjagtighed på ±0,1 % af FSR og hurtig tilstand ved 60 Hz med en nøjagtighed på ±0,5 % af FSR, afhængigt af om måleprecision eller opdateringshastighed er vigtigst. Konfiguration af den enkelte kanal og detektion af åbent kredsløb ved 4 ~ 20 mA er tilgængelig på denne model.
- Velegnet til bygnings-, fabriks- og maskinautomation, fjernvedligeholdelse og -diagnose samt testudstyr.
- Understøtter 3000 VDC isolation internt i modulet og ±4 kV ESD-beskyttelse på hver terminal.
- Forsynes fra +10 ~ +30 VDC med beskyttelse mod forkert polaritet og monteres på DIN-skinne.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Product type: | Analog Input Module |
|---|---|
| Interface: | RS-485 |
| Protocol: | DCON |
| Analog inputs: | 8 |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Blue cover |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| Intra-modul isolation | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal |
| Overspænding (IEC 61000-4-5) | ±0,5 kV til strømledning |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation |
| Analogindgang | |
| Kanaler | 8 differentielle |
| Type | Spænding/strøm |
| Område | I-7017R(-G): ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V, ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (kræver en valgfri ekstern 125 Ω modstand) I-7017R-A5: ±50 V, ±150 V |
| Opløsning | 16-bit |
| Nøjagtighed | Normal tilstand: ±0,1 % af FSR Hurtig tilstand: ±0,5 % af FSR |
| Samplingshastighed | I-7017R(-G): Normal tilstand: 10 Hz / Hurtig tilstand: 60 Hz I-7017R-A5: Normal tilstand: 10 Hz / Hurtig tilstand: 50 Hz |
| Indgangsimpedans | Spænding: I-7017R(-G): 2 MΩ I-7017R-A5: 290 kΩ |
| Beskyttelse mod fællesspænding | ±200 VDC |
| Overspændingsbeskyttelse | I-7017R(-G): 240 Vrms I-7017R-A5: ±200 VDC |
| Individuel kanalkonfiguration | Ja, kun til I-7017R(-G) |
| Detektion af åben ledning | 4 ~ 20 mA, kun til I-7017R(-G) |
| COM-porte | |
| Porte | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokol | DCON |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Indgangsområde | +10 ~ +30 VDC |
| Forbrug | I-7017R(-G): 1.3 W I-7017R-A5: 1.6 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +85 °C |
| Fugtighed | 10 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
