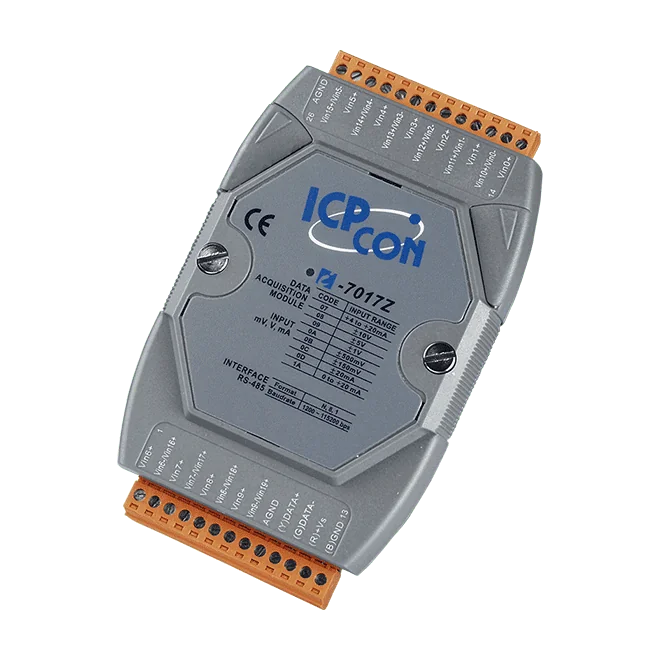

I-7017Z-G 10/20-kanals analog indgangsmodul med højspændingsbeskyttelse, DCON
I-7017Z-G analogt indgangsmodul med 10 differentielle eller 20 single-ended kanaler, 240 Vrms overspændingsbeskyttelse, jumper-valgbar spændings-/strømindgang og RS-485 DCON-kommunikation.
- 10 differentielle eller 20 single-ended analogindgange, valgbare i software
- Jumper-valgbar spændings- eller strømindgang med individuel områdekonfiguration pr. kanal
- 240 Vrms overspændingsbeskyttelse, ±200 VDC fællesspændingsbeskyttelse og 50 mA overstrømsbeskyttelse ved 110 VDC
- 16-bit opløsning med valgbar Normal (10 Hz) eller Fast (60 Hz) sampling
- Åbenkredsdetektion pr. kanal for 4 ~ 20 mA-indgange
- 3000 VDC isolation internt i modulet og ±4 kV ESD-beskyttelse på hver terminal
1.696,51 kr. pr. stk.
| 1-9 stk. | 1.696,51 kr. | |
|---|---|---|
| 10-30 stk. | 1.644,19 kr. | −3 % |
| 31+ stk. | 1.606,82 kr. | −5 % |
Produktinformation "I-7017Z-G 10/20-kanals analog indgangsmodul med højspændingsbeskyttelse, DCON"
Den I-7017Z-G er et DIN-skinnemonteret analogt indgangsmodul til ingeniører, der skal måle spændings- eller strømsignaler på en støjfyldt eller højspændingsindgangsside. Det tilbyder 10 differentielle eller 20 single-ended kanaler, hvor kanaltilstanden vælges i software. Hver kanal kan tildeles sit eget indgangsområde, så forskellige signaltyper kan deles på ét modul.
Indgangsbeskyttelse er en af de største styrker. Modulet tåler 240 Vrms overspænding og ±200 VDC fællesspænding, og begrænser overstrøm til 50 mA ved 110 VDC. Spændings- og strømindgang vælges med jumper, og der er åbenkredsdetektion pr. kanal til 4 ~ 20 mA-sløjfer. 16-bit omformeren kan køre i Normal-tilstand ved 10 Hz for højere nøjagtighed (±0,1 % af FSR) eller i Fast-tilstand ved 60 Hz (±0,5 % af FSR).
Kommunikation sker over en enkelt RS-485-port med DCON-protokollen ved 1200 ~ 115200 bps (N, 8, 1). Isolationen er specificeret til 3000 VDC internt i modulet, og den indbyggede dobbelte watchdog dækker både modulet og kommunikationen. Enheden forsynes fra +10 ~ +30 VDC og er specificeret til drift ved -25 ~ +75 °C.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Product type: | Analog Input Module |
|---|---|
| Interface: | RS-485 |
| Protocol: | DCON |
| Analog inputs: | 10 differential / 20 single-ended |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Gray cover |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| Intra-modul isolation | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal |
| Overspænding (IEC 61000-4-5) | ±0,5 kV til strømledning |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation |
| Analogindgang | |
| Kanaler | 10 differentielle eller 20 enkeltendede (softwarevalgbar, *note1) |
| Type | Spænding Strøm |
| Område | Spænding: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V Strøm: ±20 mA , 0 ~ +20 mA, +4 ~ +20 mA (Jumper-valgbar) |
| Opløsning | 16-bit |
| Nøjagtighed | Normal tilstand: ±0,1 % af FSR Hurtig tilstand: ±0,5 % af FSR |
| Samplingshastighed | Normal tilstand: 10 Hz Hurtig tilstand: 60 Hz |
| Indgangsimpedans | Spænding: 2 MΩ (differentiel) Strøm: 125 Ω (differentiel) |
| Beskyttelse mod fællesspænding | ±200 VDC |
| Overspændingsbeskyttelse | 240 Vrms |
| Overstrømsbeskyttelse | 50 mA ved 110 VDC |
| Individuel kanalkonfiguration | Ja |
| Detektion af åben ledning | Kun til 4 ~ 20 mA |
| COM-porte | |
| Porte | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokol | DCON |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Indgangsområde | +10 ~ +30 VDC |
| Forbrug | 2.0 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +85 °C |
| Fugtighed | 10 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
