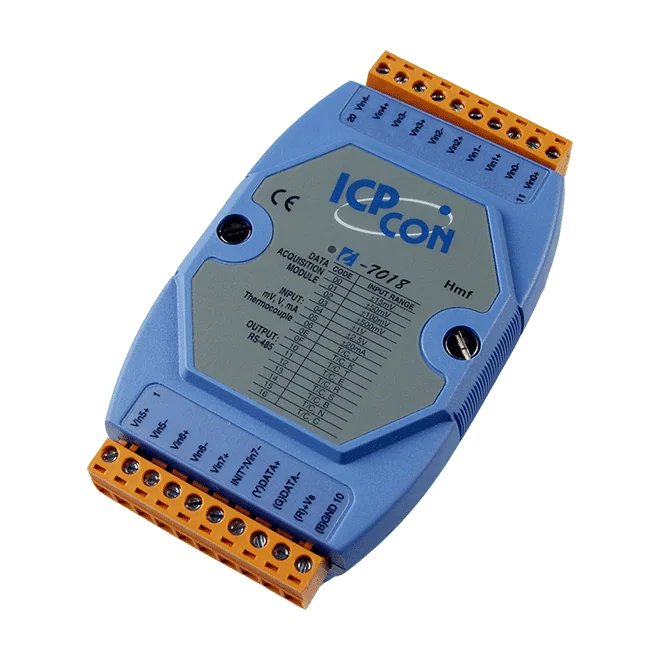

I-7018 8-kan. analogindgangsmodul, DCON RS-485, spænding/strøm/TC
8-kanals analogindgangsmodul til spænding-, strøm- og termoelementsignaler, med RS-485 DCON-grænseflade og DIN-skinnemontering. Variant med blåt dæksel, RoHS-kompatibel.
- 8 differentielle analogindgange, eller 6 differentielle plus 2 enkeltendede
- Spændings-, strøm- og termoelementindgange, inklusive J, K, T, E, R, S, B, N og C-typer
- 16-bit opløsning, nøjagtighed på ±0,1 % af FSR og 10 Hz samlet samplingshastighed
- 1 x RS-485-port med DCON-protokol ved 1200 ~ 115200 bps
- Indbygget dobbelt watchdog for modul og kommunikation
- 3000 VDC isolation internt i modulet og ±4 kV ESD-kontaktbeskyttelse pr. terminal
1.696,51 kr. pr. stk.
| 1-9 stk. | 1.696,51 kr. | |
|---|---|---|
| 10-30 stk. | 1.644,19 kr. | −3 % |
| 31+ stk. | 1.606,82 kr. | −5 % |
Produktinformation "I-7018 8-kan. analogindgangsmodul, DCON RS-485, spænding/strøm/TC"
I-7018 CR er et 8-kanals analogindgangsmodul fra I-7000-serien af remote I/O. Det accepterer spændings-, strøm- og termoelementsignaler og rapporterer målinger over en enkelt RS-485-port ved hjælp af DCON-protokollen, hvilket gør det til et ligetil valg til distribueret sensorovervågning på serielle netværk.
Indgangene kan konfigureres som 8 differentielle kanaler eller som 6 differentielle og 2 enkeltendede kanaler. Spændingsområderne går fra ±15 mV til ±2,5 V, strømindgangene dækker ±20 mA, 0 ~ +20 mA og +4 ~ +20 mA (sidstnævnte kræver en valgfri ekstern 125 Ω modstand), og ni termoelementtyper (J, K, T, E, R, S, B, N, C) understøttes. Den 16-bit opløsning og nøjagtigheden på ±0,1 % af FSR egner sig til generel procesmåling.
En indbygget dobbelt watchdog og 3000 VDC isolation internt i modulet hjælper med at holde modulet forudsigeligt i automatiserede installationer. I-7018 CR leveres med blåt dæksel og forsynes fra en +10 ~ +30 VDC forsyning med beskyttelse mod ompolning, og monteres på DIN-skinne.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnosticering
- Testudstyr
| Product type: | Remote I/O module |
|---|---|
| Interface: | RS-485 |
| Protocol: | DCON |
| Analog inputs: | 8 |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| Intra-modul isolation | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal |
| Overspænding (IEC 61000-4-5) | ±0,5 kV til strømledning |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation |
| Analogindgang | |
| Kanaler | 6 differentielle og 2 enkeltendede, eller 8 differentielle |
| Type | Spænding Strøm Termoelement |
| Sensortype | Termoelement: J, K, T, E, R, S, B, N, C |
| Område | Spænding: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2,5 V Strøm: ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA (kræver en valgfri ekstern 125 Ω modstand) |
| Opløsning | 16-bit |
| Nøjagtighed | ±0,1 % af FSR |
| Samplingshastighed | 10 Hz (i alt) |
| Indgangsimpedans | > 400 kΩ |
| Beskyttelse mod fællesspænding | 25 VDC |
| Overspændingsbeskyttelse | ±120 VDC |
| COM-porte | |
| Porte | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| Protokol | DCON |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Indgangsområde | +10 ~ +30 VDC |
| Forbrug | 1.0 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +85 °C |
| Fugtighed | 10 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
