I-7042 13-kanals isoleret Sink DO-modul, DCON RS-485, blåt kabinet

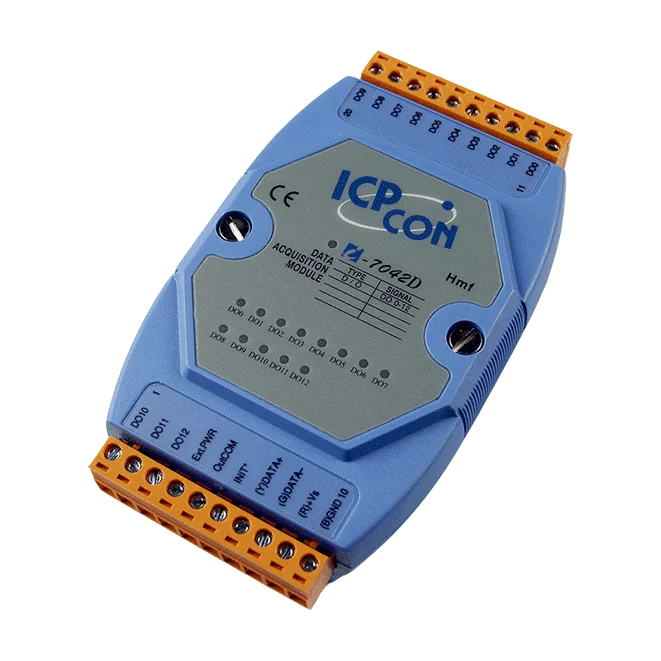

I-7042D CR er et DIN-skinnemonteret remote I/O-modul med 13 digitale udgange. Hver open collector-kanal er fotokoblingsisoleret og arbejder i sink-mode, hvilket gør den egnet til at koble NPN-type-laster fra en 3,5~30 VDC-forsyning med op til 100 mA pr. kanal.Hver udgang har en LED på frontpanelet, så kanalstatus hurtigt kan kontrolleres visuelt på stedet. Power-on-værdier og sikre værdier kan programmeres, så udgangene kan starte i en defineret tilstand og falde tilbage til en valgt sikker tilstand. En indbygget dobbelt watchdog understøtter genopretning efter fejl, og modulet tilbyder 3750 Vrms isolation internt i modulet.Kommunikationen sker via en RS-485-port med DCON-protokollen, med baudrater fra 1200 til 115200 bps og valgbare dataformater. Varianten med blåt dæksel leveres med en 10~30 VDC-strømindgang og er specificeret til drift ved -25 ~ +75 °C.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

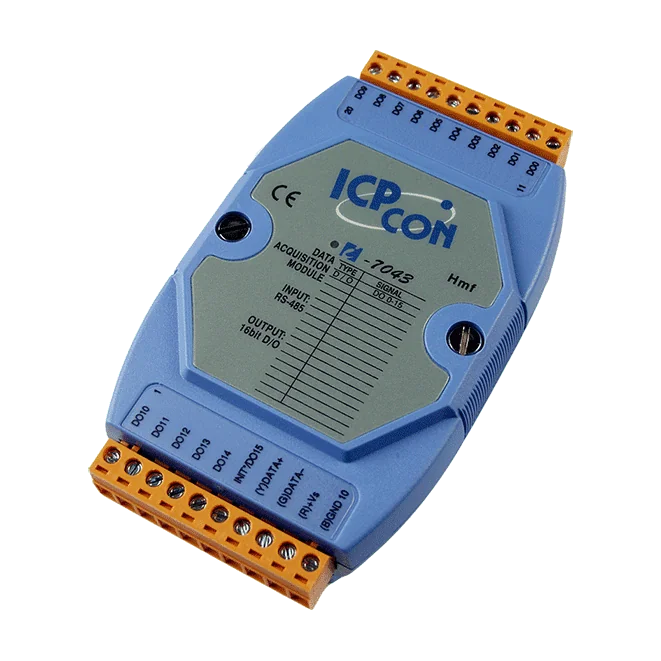

I-7043 CR er et 16-kanals digitalt udgangsmodul til RS-485-netværk, der anvender DCON-protokollen. Hver af de 16 open collector-udgange er af sink-typen (NPN) og har en nominel strøm på 100 mA pr. kanal, med en lastspænding på +10 ~ +30 VDC.I modsætning til den isolerede I-7042 er kanalerne på dette modul ikke-isolerede. Power-on-værdi og sikkerhedsværdi kan begge programmeres, så udgangene kan få en defineret startværdi, og en indbygget dobbelt watchdog overvåger både modulet og kommunikationen.Denne variant med blåt kabinet har en enkelt LED til strøm og kommunikation. I-7043D tilføjer 16 LED-indikatorer til overvågning af status for DO-kanalerne.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

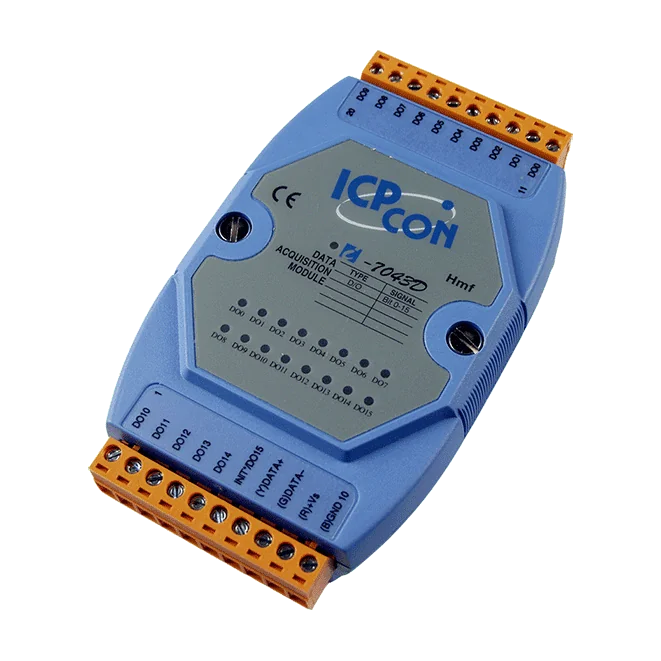

I-7043D CR er et 16-kanals digitalt udgangsmodul til RS-485 fjern-I/O-netværk. Hver kanal driver en NPN sink-type åben kollektor-udgang til en belastning på 10 ~ 30 VDC ved 100 mA pr. kanal, og en statuslysdiode for hver kanal gør det nemt at se udgangstilstanden i skabet.Både power-on-værdi og sikker udgangsværdi kan programmeres, så udgangene kan sættes i en defineret tilstand, når modulet starter op, eller når kommunikationen går tabt. Modulet har en indbygget dobbelt watchdog til overvågning af modulet og kommunikationsforbindelsen. Da udgangene ikke er galvanisk isolerede, er enheden velegnet til anvendelser, hvor isolationskravene er dækket andre steder i systemet.Kommunikationen sker med DCON-protokollen over en enkelt RS-485-port med valgbare baudrater fra 1200 til 115200 bps og flere dataformater. Modulet monteres på en DIN-skinne og arbejder ved -25 ~ +75 °C, hvilket gør det til et praktisk valg til bygnings-, fabriks- og maskinautomationspaneler.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

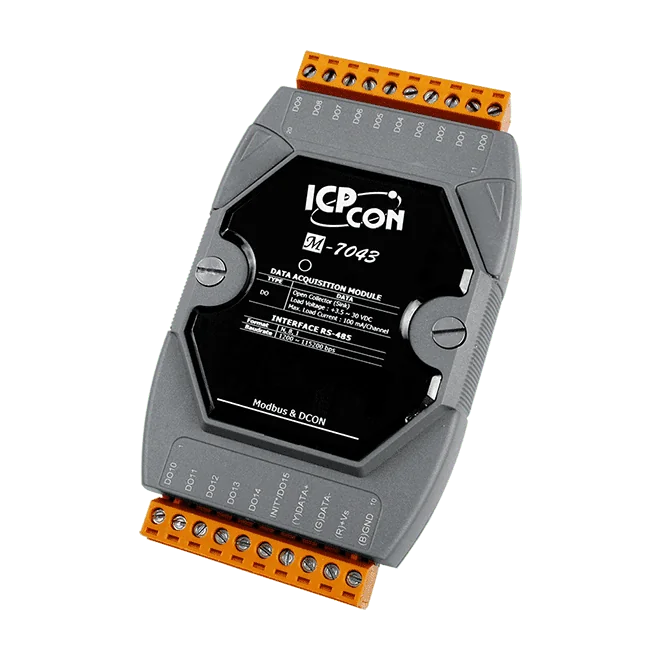

M-7043-G CR er et digitalt output-modul med 16 kanaler til RS-485 fjern-I/O-netværk. Hver kanal er en open collector-udgang af sink-typen, dimensioneret til en lastspænding på +10 ~ +30 VDC og 100 mA pr. kanal, så den kan skifte relæer, indikatorer og andre laster uden galvanisk isolation mellem kanalerne.Modulet kommunikerer via en enkelt RS-485-port med Modbus RTU eller DCON, valgt via konfigurationssoftware, med baudrater fra 1200 til 115200 bps. Både power-on-værdien og sikkerhedsværdien for udgangene kan programmeres, og en indbygget dobbelt watchdog understøtter genopretning efter kommunikations- eller modulfejl. Den grå kabinetvariant (-G) er modellen at vælge, når kabinetfarven har betydning. I modsætning til M-7043D har denne version ingen LED-indikatorer pr. kanal, kun en enkelt LED til strøm- og kommunikationsstatus.Modulet er DIN-skinnemonteret og rated til -25 ~ +75 °C, og er egnet til bygnings-, fabriks- og maskinautomation samt til fjernvedligeholdelse, fjerndiagnose og testudstyrsinstallationer.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

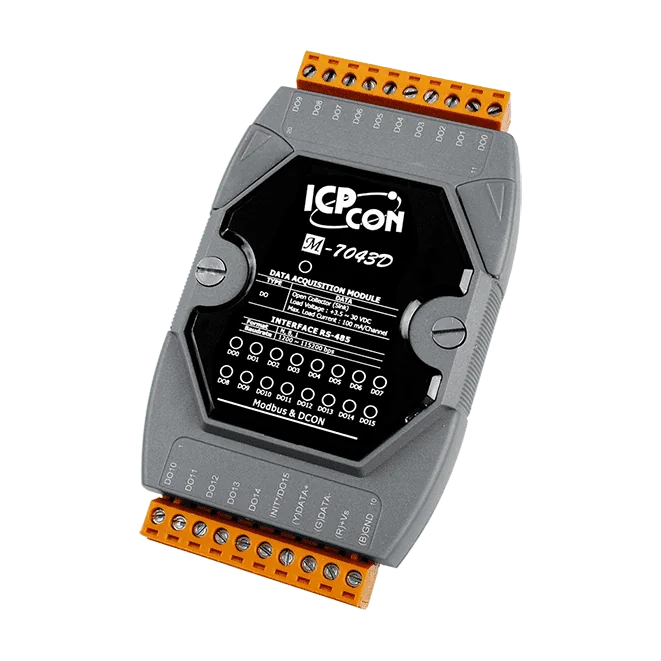

M-7043D-G er et digitalt outputmodul med 16 kanaler til RS-485 remote I/O-netværk. Hver kanal bruger en open collector-output af sink-typen, normeret til +10 ~ +30 VDC og 100 mA pr. kanal, så den kan koble laster direkte fra en fælles DC-forsyning uden galvanisk isolation mellem kanalerne.En LED på hver kanal viser outputtets tilstand, hvilket gør idriftsættelse og fejlfinding hurtigere i skabet. Modulet kommunikerer over en enkelt RS-485-port med Modbus RTU eller DCON, valgt via software, og understøtter baudrater fra 1200 til 115200 bps. Både power-on-værdier og sikre værdier kan programmeres, og en indbygget dobbelt watchdog hjælper med at bringe outputtene tilbage til en defineret tilstand, hvis kommunikationen afbrydes.Hardwarespecifikationen svarer til I-7043(D). Varianten med grått kabinet er designet til montering på DIN-skinne med et driftsområde på -25 ~ +75 °C.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnosticeringTestudstyr
