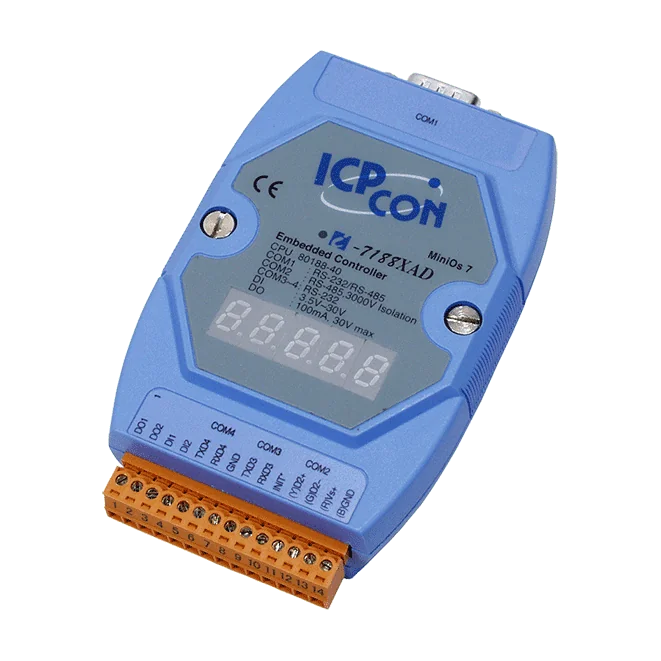

I-7188XAD Seriel PAC med 80188-40 CPU, MiniOS7 og 4 seriel porte
Seriel PAC med 80188-40 CPU og MiniOS7 til indlejret styring, med 4 seriel porte, 2 digitale indgange med tørkontakt, 2 open-collector-udgange og en I/O-udvidelsesbus.
- 80188-40 CPU, der kører MiniOS7 og programmeres i C
- 4 seriel porte: 2 x RS-232, 1 x RS-485 og 1 x RS-232/RS-485
- 2 digitale indgange med tørkontakt og 2 open-collector-udgange (maks. +30 VDC, 100 mA)
- 512 KB flash, 512 KB SRAM og 2 KB EEPROM
- X-board I/O-udvidelsesbusgrænseflade
- Realtidsur, watchdog-timer og 64-bit hardware-serienummer
2.189,76 kr. pr. stk.
| 1-9 stk. | 2.189,76 kr. | |
|---|---|---|
| 10-30 stk. | 2.122,50 kr. | −3 % |
| 31+ stk. | 2.077,66 kr. | −5 % |
Produktinformation "I-7188XAD Seriel PAC med 80188-40 CPU, MiniOS7 og 4 seriel porte"
Den I-7188XAD CR er en kompakt seriel PAC bygget op omkring en 80188-40 CPU og operativsystemet MiniOS7, programmeret i C. Den egner sig til lommestore indlejrede styringer, hvor der ellers ville blive brugt en PC eller PLC, især i barske miljøer, der kræver driftssikker drift.
Enheden har om bord to RS-232-porte, én RS-485-port og én RS-232/RS-485 combo-port, samt 2 digitale indgange med tørkontakt og 2 digitale open-collector-udgange med en maksimal spænding på +30 VDC og 100 mA. En X-board I/O-udvidelsesbus gør det muligt at tilføje yderligere I/O, så enheden kan tilpasses applikationen.
Lageret omfatter 512 KB flash, 512 KB SRAM og 2 KB EEPROM. Enheden har desuden et 64-bit hardware-serienummer, et realtidsur, en watchdog-timer og et 5-cifret 7-segment LED-display. Den er en praktisk processorkerne til OEM-produkter, med DIN-skinnemontage som mulighed og et driftsområde på -25 ~ +75 °C.
Anvendelser
- Indlejret styring i barske miljøer
- Erstatning for PC- eller PLC-enheder i kompakte styringsroller
- Processorkernekomponent til OEM-produkter
- Lommestore indlejrede systemer med krav til høj driftssikkerhed
| Product type: | Serial PAC |
|---|---|
| Interface: | RS-232, RS-485 |
| Digital inputs: | 2 |
| Digital outputs: | 2 |
| Ports: | 4 |
| Power input: | +10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Software | |
|---|---|
| OS | MiniOS7 |
| Udvikling | C-sprog |
| CPU-modul | |
| CPU | 80188, 40 MHz eller kompatibel |
| 64-bit hardware-serienummer | Ja |
| EEPROM | 2 KB |
| Flash | 512 KB |
| NVRAM | 31 bytes |
| SRAM | 512 KB |
| Realtidsur | Angiver sekunder, minutter, timer, ugedag, måned, år |
| Watchdog-timer | Ja |
| Display | |
| Type | 5 x Digit 7 Segment LED Display |
| LED-indikatorer | |
| Status | 1 x System |
| Digital indgang | |
| Kanaler | 2 |
| Type | Tør kontakt |
| ON-spændingsniveau | Tæt på GND |
| OFF-spændingsniveau | Åben |
| Digital udgang | |
| Kanaler | 2 |
| Type | Åben kollektor |
| Lastspænding | +30 VDC maks. |
| Laststrøm | 100 mA |
| I/O-udvidelse | |
| I/O-type | X-board |
| COM-porte | |
| Porte | 2 x RS-232, 1 x RS-485, 1 x RS-232/RS-485 |
| Baudrate | 115200 bps maks. |
| Strøm | |
| Indgangsområde | +10 ~ 30 VDC |
| Forbrug | 3.0 W |
| Mekanisk | |
| Mål (mm) | 72 x 119 x 33 (W x H x D) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 5 ~ 90 %, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
