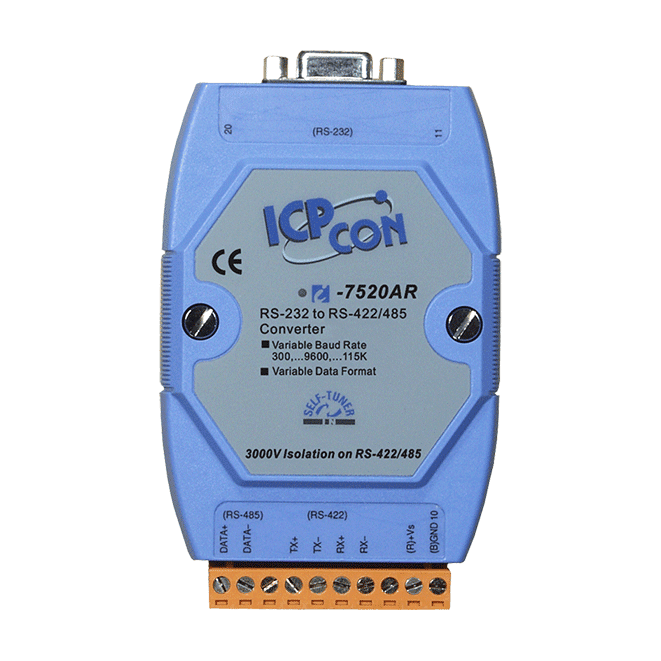

I-7520AR RS-232 til isoleret RS-422/485-konverter, blåt kabinet
Transparent RS-232 til isoleret RS-422/485-konverter med 3000 VDC isolation på RS-422/485-siden, automatisk retningsstyring og hastigheder op til 115200 bps.
- 3000 VDC isolation på RS-422/485-siden beskytter tilsluttede enheder
- Konverterer RS-232-indgang (master) til RS-422/485-udgang (slave)
- Automatisk RS-485-retningsstyring
- ESD-beskyttelse af RS-232/422/485-dataledningerne
- Overførselshastighed fra 300 til 115200 bps
- Strømindgang +10 VDC til +30 VDC, 1,2 W forbrug
702,57 kr. pr. stk.
| 1-9 stk. | 702,57 kr. | |
|---|---|---|
| 10-30 stk. | 680,14 kr. | −3 % |
| 31+ stk. | 665,19 kr. | −5 % |
Produktinformation "I-7520AR RS-232 til isoleret RS-422/485-konverter, blåt kabinet"
I-7520AR konverterer en standard RS-232 seriel port til en isoleret RS-422/485-udgang, så en PC eller anden RS-232-vært kan kommunikere over længere, mere støjtolerante differentialledninger uden at ændre værtens hardware eller software.
RS-422/485-siden er galvanisk isoleret med 3000 VDC, så de enheder, der er tilsluttet denne side, er beskyttet mod støj og fejl. Vælg denne variant, når RS-422/485-siden har det dyrere eller mere følsomme udstyr; RS-232-siden er ikke isoleret.
Automatisk RS-485-retningsstyring og ESD-beskyttelse på dataledningerne hjælper konverteren med at håndtere virkelige kabelforhold. Forsyningen er +10 VDC til +30 VDC med 1,2 W forbrug, og det plastikhus til DIN-skinne er godkendt til drift ved -25 ~ +75 °C. Dette er blåt-kabinet-versionen; en variant med gråt kabinet (-G) er angivet separat.
Anvendelser
- Udvidelse af RS-232 seriel forbindelse fra standard PC-hardware til længere RS-422/485-netværk
- Tilslutning af RS-232-værtsudstyr til RS-422/485-enheder med isolation af feltsiden
- Industrielle seriel-kommunikationssystemer, der kræver støjbeskyttelse på RS-422/485-siden
| Product type: | Serial converter |
|---|---|
| Interface: | RS-232 input, RS-422/485 output |
| Ports: | 2 |
| Isolation: | 3000 VDC (RS-422/485 side) |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Plastic |
Specifikationer
| Isolation | |
|---|---|
| Intra-modul isolation | I-7520 & I-7520A: 3000 VDC på RS-232-siden I-7520AR: 3000 VDC på RS-422/485-siden I-7520R: 3000 VDC på RS-485-siden |
| EMS-beskyttelse | |
| ESD (IEC 61000-4-2) | Ja |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation |
| COM-porte | |
| Porte | I-7520/I-7520R: 1 x RS-232 indgang (Master), 1 x RS-485 udgang (Slave) I-7520A/ I-7520AR: 1 x RS-232 indgang (Master), 1 x RS-422/485 udgang (Slave) |
| Baudrate | 300 ~ 115200 bps |
| Strøm | |
| Indgangsområde | +10 VDC ~ +30 VDC (ikke-isoleret) |
| Forbrug | 1.2 W |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 72 x 35 x 118 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +75 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
