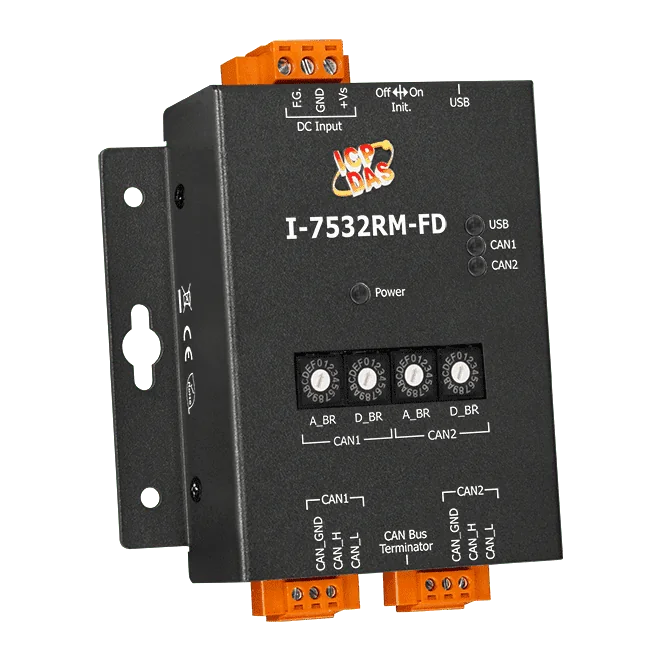

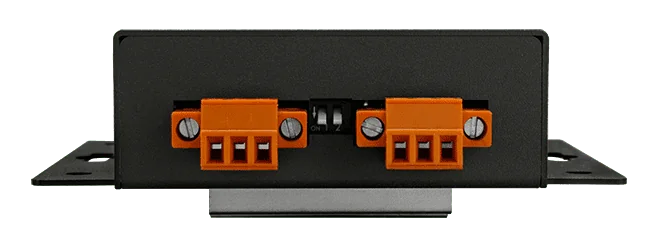

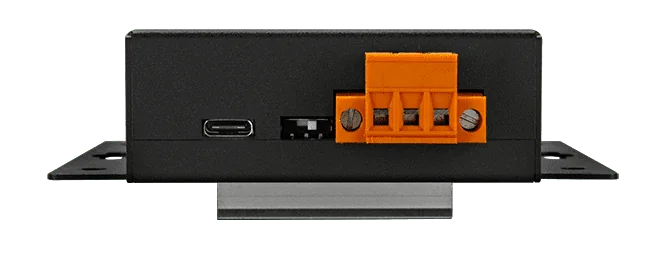

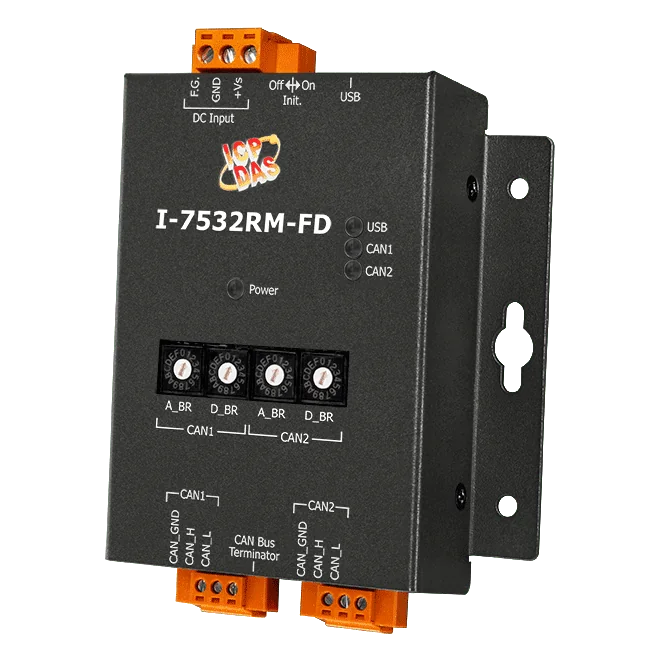

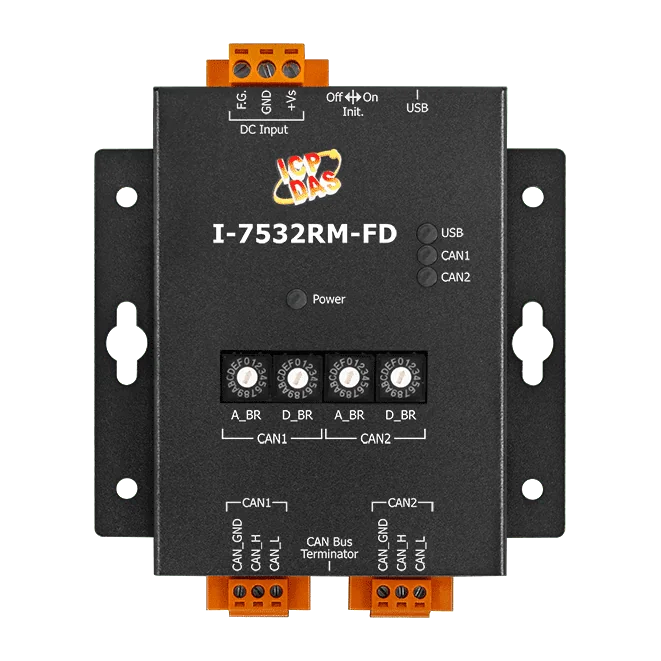

I-7532RM-FD 2-porte CAN/CAN FD-bro med drejeknap til baudrate
To-port CAN/CAN FD-bro med valg af baudrate via drejeknap. Den forbinder CAN- og CAN FD-netværk og konverterer meddelelser mellem dem, uden at der kræves pc til den grundlæggende opsætning.
- Forbinder CAN- og CAN FD-netværk i alle kombinationer, med en uafhængig baudrate på hver port
- Drejeknap vælger almindelige CAN/CAN FD-baudrater, eller brugerdefinerede rater kan indstilles med værktøjet Utility
- CAN FD ISO- og Non-ISO (Bosch)-standarder kan skiftes
- CAN-bitrater fra 10 kbps til 1000 kbps, CAN FD-datafeltrater fra 100 kbps til 10000 kbps
- Filtrering af meddelelser samt regler for videresendelse, mapping, sammenlægning og opdeling
- Op til 10.000 fps pr. port med en modtagebuffer på 128 frames
2.922,14 kr. pr. stk.
| 1-9 stk. | 2.922,14 kr. | |
|---|---|---|
| 10-30 stk. | 2.772,67 kr. | −5 % |
| 31+ stk. | 2.630,67 kr. | −10 % |
Produktinformation "I-7532RM-FD 2-porte CAN/CAN FD-bro med drejeknap til baudrate"
Med I-7532RM-FD kan du forbinde to CAN- eller CAN FD-netværk via en galvanisk isoleret bro. Det gør det muligt at udvide en bus, øge dens belastningskapacitet eller koble segmenter sammen, der kører med forskellige baudrater. Enheden konverterer meddelelser i alle retninger: CAN til CAN, CAN til CAN FD, CAN FD til CAN og CAN FD til CAN FD.
Regler for frame-mapping, sammenlægning og opdeling gør det muligt at omforme bestemte meddelelser, når de passerer mellem netværkene. Ved sammenlægning kombineres flere CAN-meddelelser til én CAN FD-meddelelse, og ved opdeling sker det modsatte. Filter- og videresendelsesregler konfigureres via USB med værktøjet Utility, og hver port håndterer op til 10.000 fps.
I modsætning til I-7532M-FD, som kræver en pc for at indstille baudrater, har I-7532RM-FD en drejeknap, hvormed de almindelige CAN- og CAN FD-baudrater kan vælges på stedet. Det passer til installation og vedligeholdelse, hvor der ikke er tilsluttet en computer.
Anvendelser
- Bro mellem to CAN- eller CAN FD-netværk
- Øgning af belastningskapaciteten på CAN-bussen
- Udvidelse af CAN-kommunikationens rækkevidde
- Forbindelse af CAN/CAN FD-netværk med forskellige baudrater
- Konvertering af meddelelser mellem CAN- og CAN FD-netværk
- Installation og vedligeholdelse på stedet af systemintegratorer og servicetekniker i felten
| Driftstemperatur: | -25 ~ +75 °C |
|---|---|
| Grænseflade: | CAN / CAN FD |
| Kabinet: | Metal |

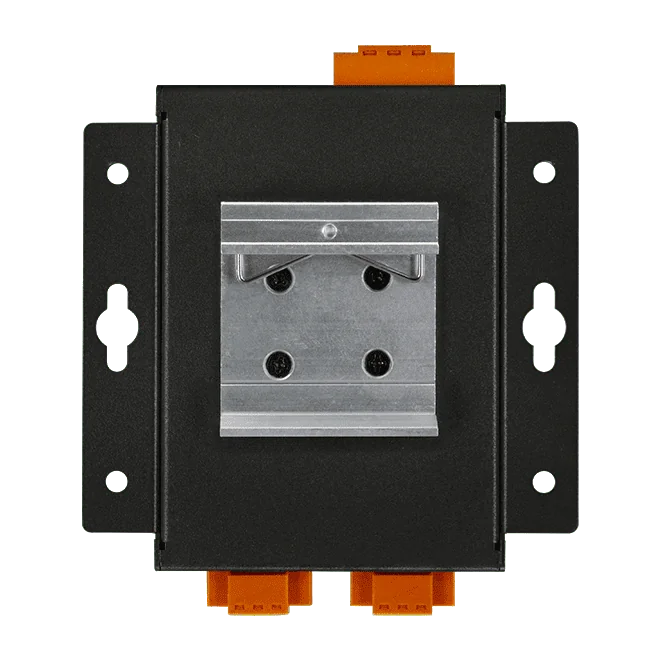

| Montage: | Væg, DIN-skinne |
| Porte: | 2 |
| Produkttype: | CAN-bro |
| Protokol: | CAN 2.0 A/B, CAN FD |
| Strømindgang: | +10 VDC ~ +30 VDC |
| Isolation: | 3000 VDC (DC-til-DC), 2500 Vrms (fotokobler) |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 x Forsyning 1 x USB-status 2 x CAN-status |
| USB | |
| Specifikation | USB 2.0 høj hastighed (480 Mbps) |
| Stik | 1 x USB (Type C) |
| Driver | Indbygget Windows 7/8.1/10/11 |
| CAN | |
| Porte | 2 |
| Specifikation | ISO 11898-2, CAN 2.0 A/B og FD |
| Baudrate | CAN-bithastigheder: 10 k ~ 1 M bps, CAN FD-bithastigheder for datafelt: 100 k ~ 10 M bps (*Note1) Bithastighedsindstilling via drejekontakt og hjælpeprogram |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Kontakt til 120Ω afslutningsmodstand |
| Filter | Ja |
| Modtagerbuffer | 128 frames |
| Tidsforsinkelse | [ 1Mbps (8-byte data) ] ID-29bit => 160 us, ID-11bit => 142 us ; [ 10Kbps (8-byte data) ] ID-29bit => 13,8 ms, ID-11bit => 12 ms |
| Dataflow | 10.000 FPS (pr. port) |
| Strøm | |
| Indgangsområde | +10 VDC ~ +30 VDC |
| Forbrug | 1.2 W |
| Mekanisk | |
| Kabinet | Metal |
| Mål (mm) | 102 x 120 x 37.5 (W x L x H) |
| Installation | Vægmontering eller DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
