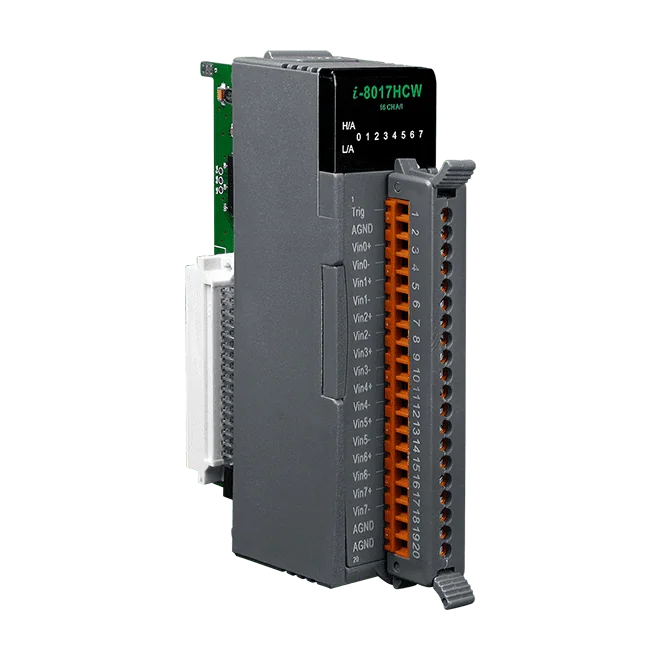

I-8017HCW-G 8/16-kanals analog indgangsmodul, 14-bit, 100 kHz, spændings-/strømindgang
Hurtigt 14-bit analogt indgangsmodul med 16 enkeltendede eller 8 differentielle kanaler, jumper-valgbar spændings- eller ±20 mA strømindgang, til I-8K/I-87K-serien.
- 16 enkeltendede eller 8 differentielle analoge indgange
- Jumper-valgbar spændings- eller ±20 mA strømindgang
- 14-bit AD-omformer med 100 kHz båndbredde
- Op til 90 kS/s i single channel polling-tilstand
- Individuel kanalkonfiguration af indgangsområde
- 2500 VDC intra-modul isolation
2.189,76 kr. pr. stk.
| 1-9 stk. | 2.189,76 kr. | |
|---|---|---|
| 10-30 stk. | 2.122,50 kr. | −3 % |
| 31+ stk. | 2.077,66 kr. | −5 % |
Produktinformation "I-8017HCW-G 8/16-kanals analog indgangsmodul, 14-bit, 100 kHz, spændings-/strømindgang"
I-8017HCW-G er et analogt indgangsmodul til dataopsamling, hvor der kræves mange kanaler og hurtig sampling. Modulet accepterer 16 enkeltendede eller 8 differentielle indgange, og hver kanal kan konfigureres individuelt til et af områderne ±10 VDC, ±5 VDC, ±2,5 VDC, ±1,25 VDC eller ±20 mA.
Den 14-bit omformer samplerer med op til 90 kS/s i single channel polling-tilstand, med en båndbredde på 100 kHz. En intern jumper vælger modstanden til den differentielle strømindgang, og modulet leveres indstillet til spændingsmåling. Bestillingskoden CR-varianten dækker standardkonfigurationen for denne udgave med 20-polet klemrække.
Hver kanal er isoleret med 2500 VDC intra-modul isolation og beskyttet mod ±4 kV ESD-kontaktudladning ved hver klemme, hvilket passer til elektrisk støjfyldte industrikabinetter. Modulet har et driftsområde på -25 ~ +75 °C og et forbrug på maksimalt 2 W.
Anvendelser
- Dataopsamlingssystemer med høj hastighed
- Procesovervågning og -styring
- Vibrationsanalyse
- Generering af digitale mønstre fra en digital I/O-port
| Product type: | Analog Input Module |
|---|---|
| Analog inputs: | 16 |
| Isolation: | 2500 VDC |
| Operating temperature: | -25 ~ +75 °C |
Specifikationer
| Isolation | |
|---|---|
| Intra-modul isolation | 2500 VDC |
| EMS-beskyttelse | |
| ESD (IEC 61000-4-2) | ± 4 kV kontakt for hver klemme |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation 16 x I/O |
| Analogindgang | |
| Kanaler | 16-kan. enkeltendet/8-kan. differentiel |
| Område | Spænding: ±10 VDC, ±5 VDC, ±2,5 VDC, ±1,25 VDC Strøm: ±20 mA, Jumper-valgbar |
| Opløsning | 14-bit |
| Nøjagtighed | ±0,1 % af FSR |
| Samplingshastighed | Enkeltkanal polling-tilstand: 90 kS/s Enkeltkanal interrupt-tilstand: 50 kS/s 8-kanals scanningstilstand: 16 kS/s |
| Båndbredde | 100 kHz |
| Indgangsimpedans | 20 K, 200 K, 20 M (jumpervalgbar) |
| Individuel kanalkonfiguration | Ja |
| Nuldrift | ±0.1 uV/°C |
| Spændingsdrift | ±10 ppm/°C |
| Strøm | |
| Forbrug | 2 W maks. |
| Mekanisk | |
| Mål (mm) | 30 x 102 x 115 (W x L x H) |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +85 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
