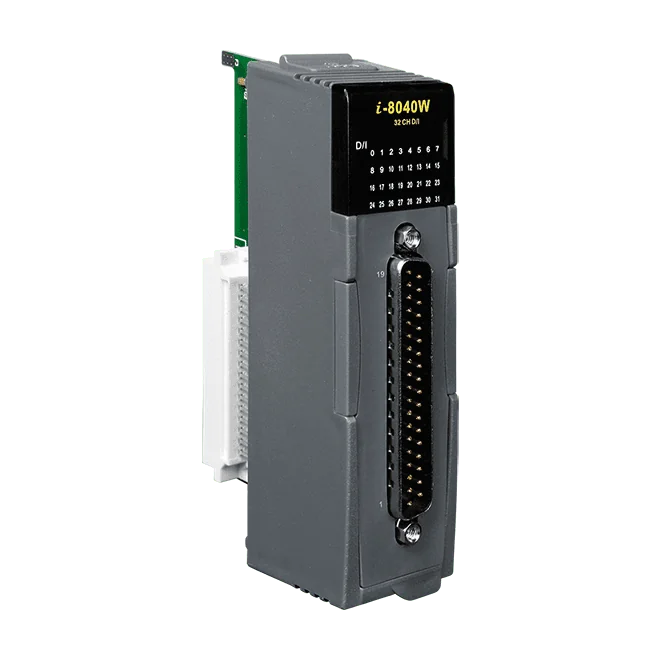

I-8040W-G 32-ch isoleret digital input-modul, våd 10~30 VDC
32-kanals isoleret våd-kontakt digitalt input-modul til 10~30 VDC-signaler, med sink- eller source-indgang valgt via ledningsføring og inkl. DB37-stik.
- 32 fotokoblerisolerede digitale indgangskanaler
- Sink- eller source-indgangstype valgt via ledningsforbindelser
- Våd-kontakt-indgange: ON ved +10 ~ +30 VDC, OFF ved maks. +4 VDC
- 3750 VDC intern isolation i modulet og ±4 kV ESD-kontaktbeskyttelse pr. terminal
- Valgfrit daughter board, f.eks. DN-37-381-A CR, letter ledningsføringen
- Stikket CA-4002F DB37 female inkluderet
1.419,98 kr. pr. stk.
| 1-9 stk. | 1.419,98 kr. | |
|---|---|---|
| 10-30 stk. | 1.352,72 kr. | −5 % |
| 31+ stk. | 1.277,99 kr. | −10 % |
Produktinformation "I-8040W-G 32-ch isoleret digital input-modul, våd 10~30 VDC"
I-8040W-G CR er et 32-kanals digitalt input-modul fra den høje I-8K/I-87K-serie, designet til ingeniører, der har brug for mange fotokoblerisolerede våd-kontakt-indgange i ét modul. Hver kanal kan konfigureres som sink- eller source-indgang via ledningsføringen, hvilket passer til både NPN- og PNP-sensoropstillinger.
Elektrisk beskyttelse er indbygget: alle terminaler er klassificeret til ±4 kV ESD-kontakt, og modulet giver 3750 VDC intern isolation i modulet. Indgange læses som ON ved +10 ~ +30 VDC og som OFF ved maks. +4 VDC, med en indgangsimpedans på 3 kΩ, 0,5 W. Driftsområdet er -25 ~ +75 °C.
Denne bestillingskode inkluderer stikket CA-4002F DB37 female. Et valgfrit daughter board, f.eks. DN-37-381-A CR, kan monteres for at forenkle feltinstallationen. Modulet er certificeret til CE, UKCA, FCC, RoHS og WEEE.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Digitale indgange: | 32 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Produkttype: | Digitalt indgangsmodul |
| Isolation: | 3750 VDC |
Specifikationer
| Isolation | |
|---|---|
| Intra-modul isolation | 3750 VDC |
| EMS-beskyttelse | |
| ESD (IEC 61000-4-2) | ± 4 kV kontakt for hver klemme |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation 32 x I/O |
| Digital indgang | |
| Kanaler | 32 |
| Type | Våd kontakt |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spændingsniveau | +10 ~ +30 VDC |
| OFF-spændingsniveau | +4 VDC maks. |
| Indgangsimpedans | 3 kΩ, 0.5W |
| Strøm | |
| Forbrug | 0,65 W maks. |
| Mekanisk | |
| Mål (mm) | 30 x 85 x 114 (W x L x H) |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +85 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Downloads
Login
Tilbehør
DB37 hankabel til hunstik, 90º, 50 cm.
DB37 hanstik til hunstik, med støbt kabel, 45º, 10 m.
DB37 hankabel til hunstik, med støbt kabel, 45º, 1 m.
DB37 hanstik til hunstik, med støbt kabel, 45º, 2 m.
DB37 han til hun, med støbt kabel, 45º, 3 m.
DB37 han-stik til hun, med støbt kabel, 45º, 5 m.

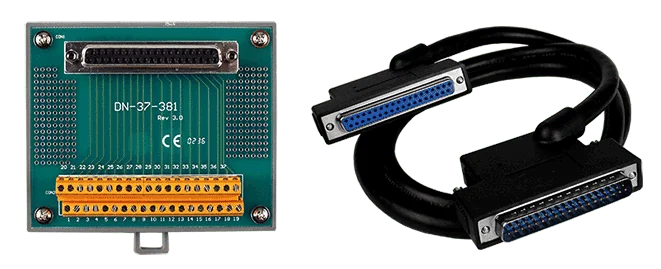

DN-37-381-A bryder en 37-polet D-sub-forbindelse ud til to 19-polede skrueklemrækker med 3,81 mm pitch, monteret på en DIN-skinne. Det giver ingeniører en praktisk måde at forbinde feltledninger til DB37-udstyrede dataopsamlingsenheder uden at afslutte de enkelte ledere i D-sub-stikket.Bestillingskoden inkluderer et CA-3710A DB37 han-til-hun-kabel, 45º, 1 m, så kortet kan tilsluttes en DB37-kilde med det samme. Kortet måler 99 mm x 82 mm og er beregnet til montage på DIN-skinne.Kortet er specificeret til en driftstemperatur på 0 ~ 60°C og en opbevaringstemperatur på -20 ~ 70°C, med 5% ~ 90% RH luftfugtighed, ikke-kondenserende. Det er CE-, UKCA-, FCC-, RoHS- og WEEE-mærket.AnvendelserTilslutning af feltsignaler til DB37-dataopsamlingskortPanelmonteret I/O-tilslutning i styreskabe

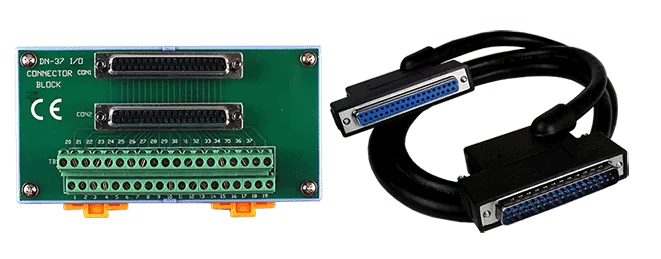

DN-37-A er et DIN-skinnemonteret klemmeprint, der modtager signaler fra en DB37 D-sub-hunstik og fører dem ud på skrueklemmer med 5,08 mm pitch. Det passer til ingeniører, der ønsker at forbinde feltsignaler til et DB37-baseret I/O-kort uden at lave individuelle kabelafslutninger.Printet har to 37-polede D-sub-stik, hvoraf det ene er beregnet til udvidelse, samt to 19-polede skrueklemmeblokke. Bestillingskoden DN-37-A CR inkluderer et CA-3710A DB37 han-til-hun-kabel, 45º, 1 m, så printet kan tilsluttes en kompatibel DB37-enhed direkte ud af æsken.De elektriske data er 1 A maksimal strøm, 50 V maksimal DC-spænding og en dielektrisk gennemslagsspænding på 250 VAC i et minut. Printet måler 144 mm x 72 mm og er specificeret til drift ved 0 ~ 60°C.AnvendelserFeltledningsafslutning for I/O-signaler tilsluttet via DB37
Lignende produkter

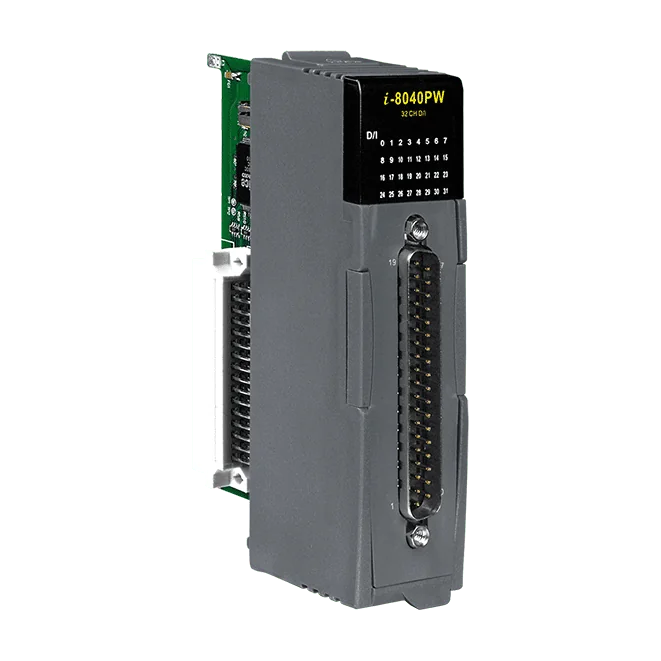

I-8040PW-G CR er et digitalt inputmodul med 32 kanaler fra I-8K/I-87K High Profile-serien, designet til +24 VDC inputsystemer i industrielle miljøer. Hver kanal er optokoblerisoleret, og modulet tilbyder 3750 VDC intern isolation i modulet samt ±4 kV ESD-beskyttelse på hver terminal.Input-konfigurationen kan indstilles til sink eller source via ledningsføring, så ét modul kan passe til begge forbindelsesprincipper. Hver kanal accepterer +19 ~ +30 VDC som ON og læser maksimalt +11 VDC som OFF. Et lavpasfilter med indstillinger fra 1 ms til 70 ms, valgt via jumper eller CPU-parameter, hjælper med at undertrykke støj, med standardværdien 10 ms.Valgfri tilslutning til daughter board, for eksempel DN-37-381-A CR, for at forenkle feltinstallationen.Denne variant egner sig til bygnings-, fabriks- og maskinautomation samt til fjernvedligeholdelse, fjerndiagnose og testudstyr.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

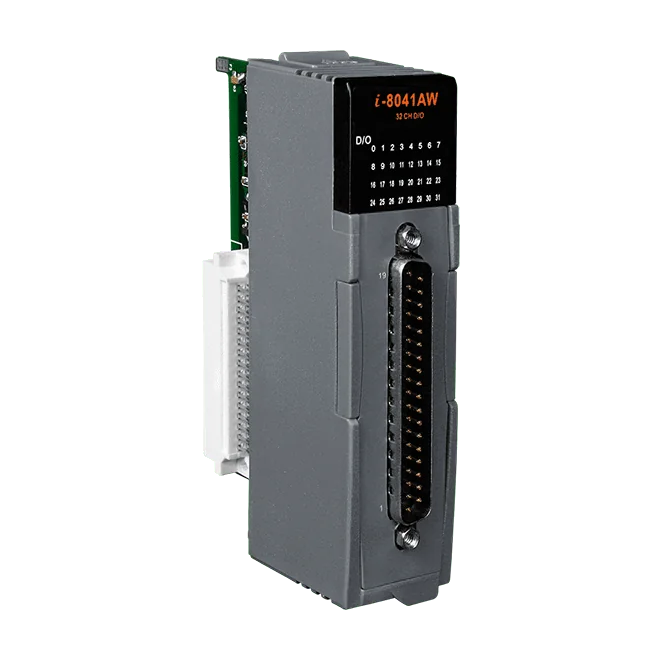

I-8041AW-G CR er et 32-kanals digitalt output-modul fra I-8K/I-87K High Profile-serien. Hver kanal er optokobler-isoleret og fungerer som en source-type (PNP) open collector-output, dimensioneret til laster fra +5 til +30 VDC med op til 100 mA pr. kanal. Outputtene er beskyttet mod kortslutning.Hver output har sin egen LED, og en separat LED viser strøm- og kommunikationsstatus, så kanalaktivitet kan kontrolleres med et hurtigt blik under idriftsættelse og fejlfinding. Der er ESD-beskyttelse på ±4 kV kontaktafladning på hver terminal, og 3750 VDC isolation inden for modulet er inkluderet som standard.Bestillingskoden CR omfatter DB37-hunstikket CA-4002F med plastikdæksel. Modulet kan også kombineres med DN-37-381-A CR-daughterboardet for lettere ledningsføring, eller DN-8K32R-daughterboardet hvor relæoutput er påkrævet.AnvendelserStyring af digitale outputs i I-8K/I-87K-seriens PAC I/O-systemer

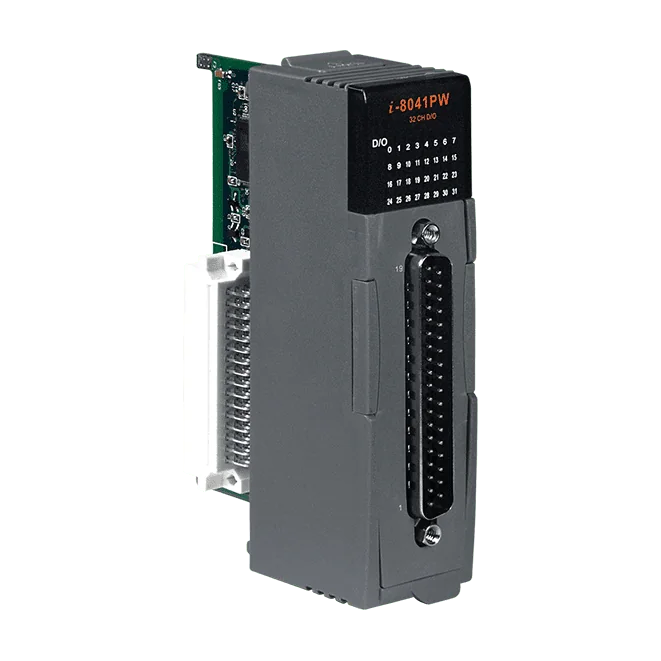

I-8041PW-G CR leverer 32 optokoblerisolerede digitale udgange i ét modul, der skifter laster via open-collector sink-drivere (NPN) med en nominel spænding på +10 ~ +50 VDC. Hver kanal håndterer op til 100 mA, hvilket gør modulet egnet til at drive feltenheder som indikatorer, relæer og aktuatorer fra et 32-punkts udgangskort.Beskyttelse er indbygget i hver udgang. Modulet har overspændingsbeskyttelse ved 60 VDC, overbelastningsbeskyttelse ved 1,1 A og kortslutningsbeskyttelse, så en fejlbehæftet last mindre sandsynligt beskadiger udgangstrinnet. En isolationsspecifikation på 3750 VDC internt i modulet og ±4 kV ESD-beskyttelse pr. terminal understøtter installationer med meget elektrisk støj.Hver kanal har en LED-indikator til hurtig statuskontrol, og der er også en strøm- og kommunikations-LED. CA-4002F DB37-hunstik med plastikdæksel er inkluderet i denne bestillingskode. Producenten angiver også DN-37-381-A CR daughterboard for nemmere ledningsføring og DN-8K32R til relæudgang.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnostikTestudstyr
