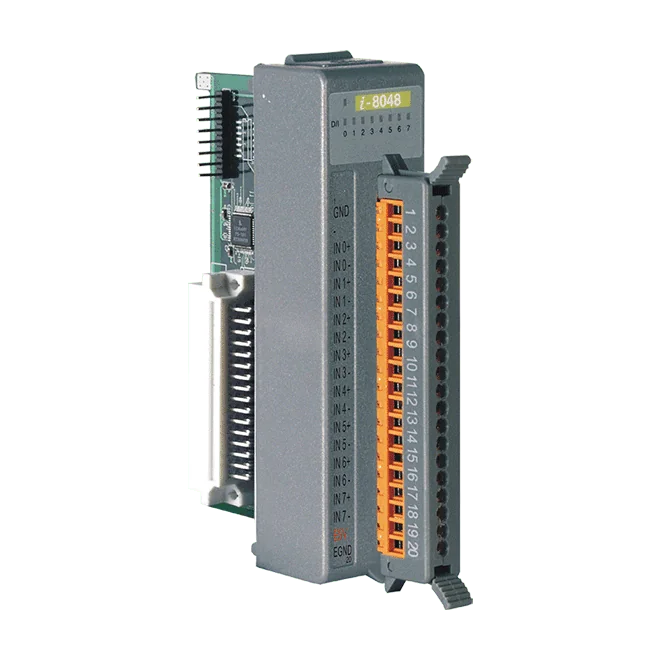

I-8048-G CR 8-kan. digital indgangsmodul med interrupts, tør/våd kontakt
8-kanals digitalt indgangsmodul med programmerbare interrupts på stigende/faldende flanke og tør- eller våd-kontakttilslutning. Grå version af I-8048 til I-8K/I-87K low-profile-serien.
- 8 digitale indgangskanaler med interrupt-funktion pr. kanal
- Interrupt-trigger på stigende eller faldende flanke, programmerbar for hver kanal
- Maksimal interruptfrekvens på 10 kHz
- Tør- og våd-kontaktindgang valgbar via ledningsforbindelser
- Fotokoblerisolationsbeskyttelse med ±4 kV ESD-beskyttelse på hver terminal
- 3750 VDC intern isolation i modulet
814,62 kr. pr. stk.
| 1-9 stk. | 814,62 kr. | |
|---|---|---|
| 10-30 stk. | 792,20 kr. | −3 % |
| 31+ stk. | 777,25 kr. | −5 % |
Produktinformation "I-8048-G CR 8-kan. digital indgangsmodul med interrupts, tør/våd kontakt"
Den I-8048-G CR er et 8-kanals digitalt indgangsmodul til I-8K/I-87K low-profile-serien. Hver kanal kan registrere tørre eller våde kontakter, og signaltypen vælges via ledningsforbindelserne, så ét modul kan dække en række forskellige kontakt- og sensortilslutninger uden at feltsiden skal redesignes.
Hver kanal understøtter programmerbare interrupts på stigende eller faldende flanke med en maksimal interruptfrekvens på 10 kHz. Det gør det muligt for ingeniører at registrere hurtige tilstandsskift på specifikke indgange uden polling. Hver indgang er fotokoblerisoleret og beskyttet mod ±4 kV ESD på hver terminal, mens 3750 VDC intern isolation i modulet adskiller indgangskredsløbene.
Denne variant er DI-versionen uden isolation i et grårt kabinet. Dens ON-niveau er +2 ~ +5 VDC, og OFF-niveauet er 0 ~ +0,8 VDC. Modulet trækker maksimalt 1,75 W og er specificeret til en driftstemperatur på -25 ~ +75 °C.
Anvendelser
- Overvågning af tør- og våd-kontakters status i industriel styring
- Hændelsesdetektering på digitale indgange, hvor flankernes timing er vigtig
- Udvidelse af digitale indgange i I-8K/I-87K low-profile remote I/O-systemer
| Product type: | Digital input module |
|---|---|
| Digital inputs: | 8 |
| Isolation: | 3750 VDC intra-module |
| Operating temperature: | -25 ~ +75 °C |
Specifikationer
| Isolation | |
|---|---|
| Intra-modul isolation | 3750 VDC |
| EMS-beskyttelse | |
| ESD (IEC 61000-4-2) | ± 4 kV kontakt for hver klemme |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation 8 x I/O |
| Digital indgang | |
| Kanaler | 8 |
| Type | Våd kontakt |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spændingsniveau | Isoleret: +4 ~ +30 VDC Ikke-isoleret: +2 ~ +5 VDC |
| OFF-spændingsniveau | Isoleret: 0 ~ +1 VDC Ikke-isoleret: 0 ~ +0,8 VDC |
| Afbrydelser | Ja. Udløsertype: stigende/faldende kant programmerbar for hver kanal. Maks. afbrydelsesfrekvens: 10 kHz maks. |
| Indgangsimpedans | 2.4 kΩ, 0.5 W |
| Strøm | |
| Forbrug | 1,75 W maks. |
| Mekanisk | |
| Mål (mm) | 31 x 116 x 88 (W x L x H) |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +85 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
