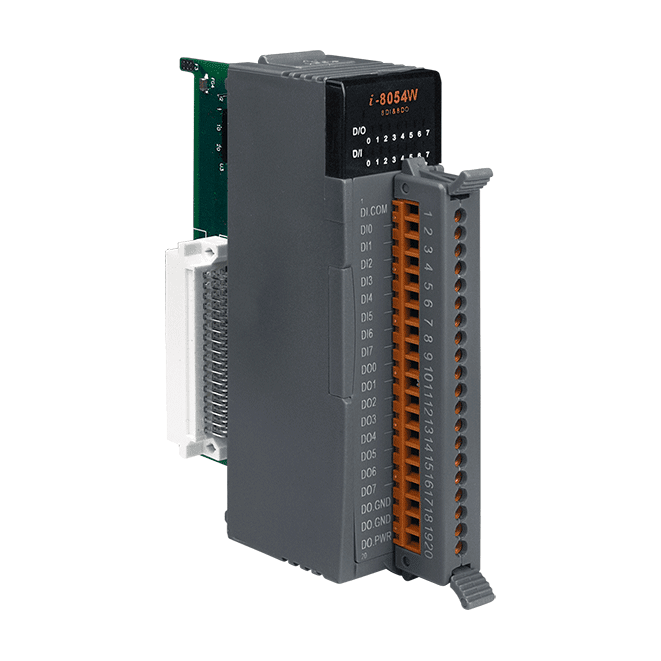

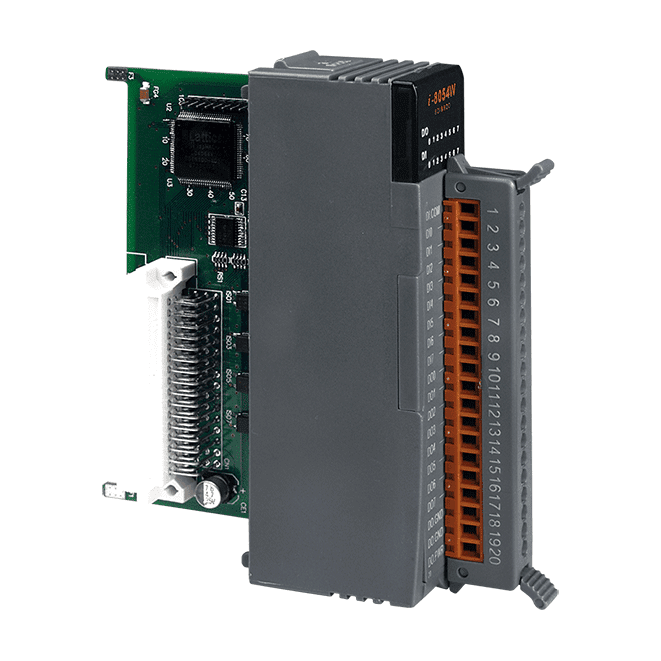

I-8054W-G 8-ch Isoleret DI og 8-ch Isoleret Sink DO-modul
8-kanals isoleret digital indgang og 8-kanals isoleret sink (NPN) open-collector-udgangsmodul til I-8K/I-87K PAC-systemer, med overlast- og kortslutningsbeskyttelse på udgangene.
- 8 isolerede digitale indgange og 8 isolerede digitale udgange i ét modul
- Sink (NPN) open-collector-udgange med mærkeværdi 700 mA pr. kanal, 5 til 50 VDC lastspænding
- Overlast-, kortslutnings- og overstrømsbeskyttelse på digitale udgangskanaler
- 3750 VDC isolation mellem modulets kanaler og 4 kV ESD-beskyttelse på hver klemme som standard
- 16 LED-indikatorer for I/O-status samt en indikator for strøm og kommunikation
- Konfigurerbare tænd- og sikre værdier for de digitale udgange
777,31 kr. pr. stk.
| 1-9 stk. | 777,31 kr. | |
|---|---|---|
| 10-30 stk. | 754,88 kr. | −3 % |
| 31+ stk. | 739,94 kr. | −5 % |
Produktinformation "I-8054W-G 8-ch Isoleret DI og 8-ch Isoleret Sink DO-modul"
I-8054W-G indeholder otte isolerede digitale indgangskanaler og otte isolerede digitale udgangskanaler i ét modul. Udgangene er sink-type (NPN) open-collector-trin med en mærkeværdi på 700 mA pr. kanal og lastspændinger fra +5 til +50 VDC, og de har overlast- og kortslutningsbeskyttelse. Modulet er velegnet til ingeniører, der skal skifte feltlaster fra et kompakt I/O-modul inden for I-8K/I-87K (High Profile) PAC I/O-serien.
Hver I/O-kanal overvåges af sin egen LED, hvilket giver 16 I/O-indikatorer samt en indikator for strøm og kommunikation. Tænd-værdier og sikre udgangsværdier kan konfigureres, hvilket hjælper med at definere modulets opførsel ved systemstart eller når kommunikationen går tabt. Isolation mellem modulets kanaler på 3750 VDC og 4 kV ESD-beskyttelse på hver klemme leveres som standard.
Typiske anvendelser omfatter bygningsautomation, fabriks- og maskinautomation, testudstyr samt fjernvedligeholdelse og fjerndiagnose. Modulet er RoHS-overensstemmende og har CE-, UKCA-, FCC- og WEEE-mærkning.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Product type: | Digital I/O Module |
|---|---|
| Digital inputs: | 8 |
| Digital outputs: | 8 |
| Isolation: | 3750 VDC |
| Operating temperature: | -25 ~ +75 °C |
Specifikationer
| Isolation | |
|---|---|
| Intra-modul isolation | 3750 VDC |
| EMS-beskyttelse | |
| ESD (IEC 61000-4-2) | ± 4 kV kontakt for hver klemme |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation 16 x I/O |
| Digital indgang | |
| Kanaler | 8 |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spændingsniveau | +10 ~ +50 VDC |
| OFF-spændingsniveau | +4 VDC maks. |
| Indgangsimpedans | 10 kΩ, 0.5 W |
| Digital udgang | |
| Kanaler | 8 |
| Type | Isoleret open collector |
| Sink/Source (NPN/PNP) | Sink |
| Lastspænding | +5 VDC ~ +50 VDC |
| Laststrøm | 700 mA/kanal |
| Strøm | |
| Forbrug | 0,55 W maks. |
| Mekanisk | |
| Mål (mm) | 30 x 102 x 115 (W x L x H) |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +85 °C |
| Fugtighed | 5 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
