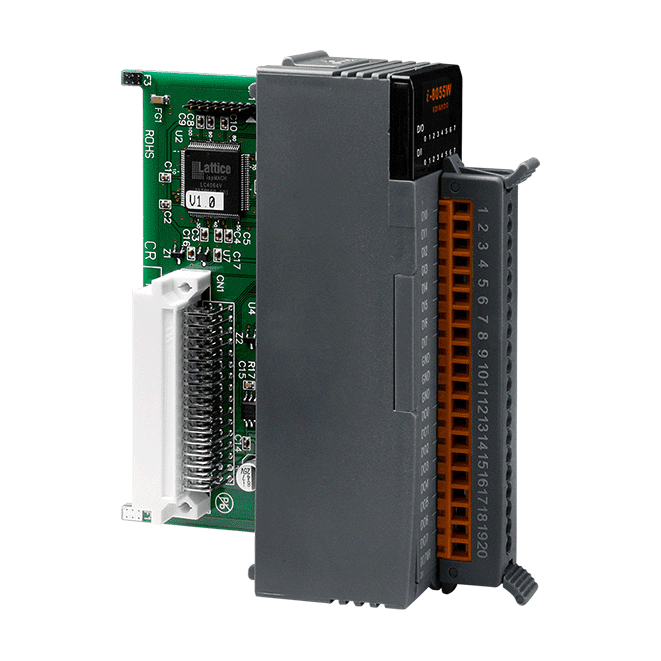

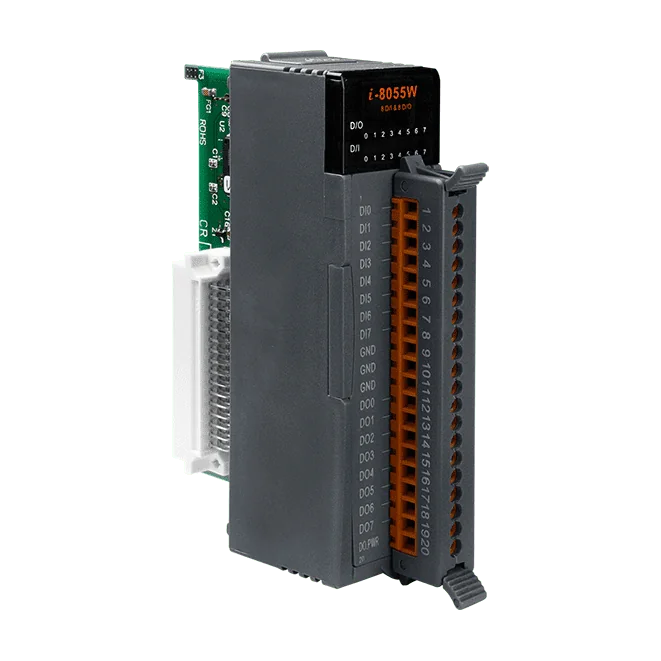

I-8055W-G 8-kan. DI/DO-modul uden galvanisk adskillelse, tørkontaktindgang og sink NPN-udgang

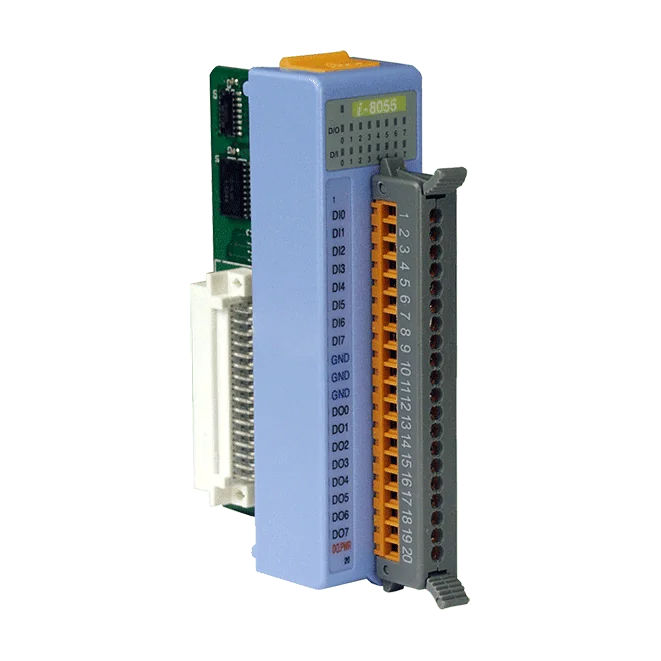

I-8055 CR er et PAC I/O-modul, der kombinerer 8 ikke-isolerede digitale indgangskanaler og 8 ikke-isolerede digitale udgangskanaler i én enhed. Indgangene er designet til tørkontakt-tilslutninger, hvor en kontakt eller et relæ til GND sætter kanalen til ON, og en åben kontakt sætter den til OFF. Udgangene er sink-type open collector-kanaler, der skifter til jord med en lastspænding på +5 VDC til +30 VDC og op til 100 mA per kanal.Status for hver kanal kan kontrolleres visuelt, da modulet har 16 LED-indikatorer til I/O-kanalerne samt en indikator for strøm og kommunikation. Hver terminal er som standard certificeret til ±4 kV ESD-beskyttelse (IEC 61000-4-2), hvilket hjælper modulet med at modstå elektrostatisk udladning under installation og service.Den blå kabinetversion (bestillingskode CR) er den variant, der tilbydes her. Modulet egner sig til maskin- og bygningsautomationstavler, hvor der er brug for en kompakt, lavprofil I/O-blok med simple kontaktindgange og sink-udgange. Effektforbruget er maksimalt 1 W, og enheden er specificeret til drift fra -25 til +75 °C.AnvendelsesområderBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

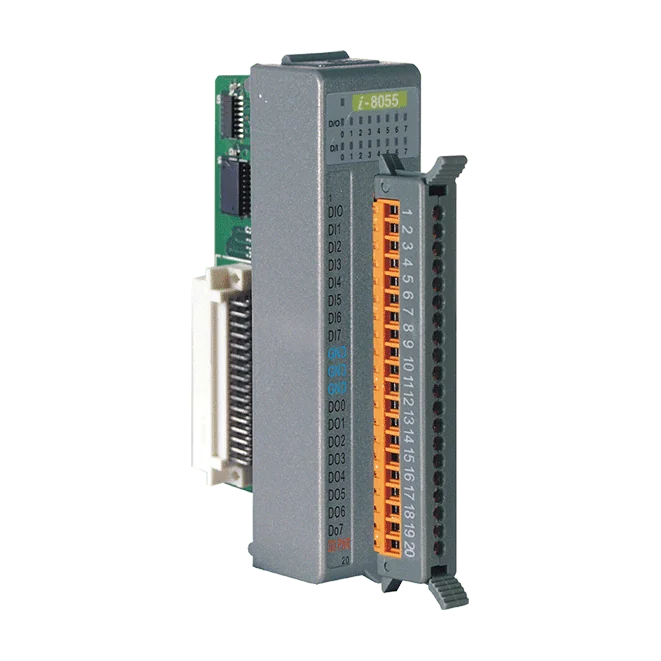

Den I-8055-G er et digitalt I/O-modul fra den lavprofilerede I-8K/I-87K-serie, der kombinerer otte tørkontaktindgange med otte sink-type udgange i en enkelt enhed. Den egner sig til ingeniører, der har brug for ligetil skifte- og sensorsignaler i automationstavler uden galvanisk isolation mellem kanalerne.Hver indgangskanal aktiveres ved at forbinde den til GND og læses som åben, når den er frigivet, så almindelige kontakter, relækontakter og trykknapper kan tilsluttes direkte. Udgangene er open-collector sink-type (NPN) kanaler med en nominel spænding fra +5 VDC til +30 VDC ved 100 mA pr. kanal, og 16 LED-indikatorer viser tilstanden for I/O-kanalerne sammen med status for forsyning og kommunikation.Modulet er velegnet til bygnings-, fabriks- og maskinautomation samt fjernvedligeholdelse, fjerndiagnose og testudstyr. Det grå kabinet identificerer -G-varianten, og der er 4 kV ESD-beskyttelse på alle indgangs- og udgangskanaler.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

Den I-8050W-G CR leverer 16 universelle digitale kanaler, hvor hver kanal kan programmeres enten som digital indgang eller digital udgang. Det gør den til et fleksibelt valg, når I/O-fordelingen kan ændre sig, eller ikke er fastlagt på designstadiet.Hver kanal er optokoblet isoleret. Indgangene er af sink-typen med en tænd-niveau på +10 ~ +30 VDC, og udgangene er isolerede open-collector sink-drivere, dimensioneret til en belastning på +5 ~ +30 VDC ved 100 mA pr. kanal, med kortslutningsbeskyttelse. Udgangenes tænd-værdi og sikkerhedsværdi kan konfigureres.16 kanaler, hver programmerbar som indgang eller udgang3750 VDC isolation internt i modulet som standard±4 kV ESD-beskyttelse på hver terminalCE, FCC, RoHS og WEEE godkendtAnvendelserTilslutning af sink-type feltkontakter og sensorer til en styringSkift af belastninger op til 100 mA pr. kanal med open-collector udgange i industrielle styreskabe

I-8051 CR er et digitalt indgangsmodul med 16 kanaler til aflæsning af potentialfrie kontakter over lange kabelstræk. Hver kanal aflæses ved at forbinde den til GND (ON) eller lade den være åben (OFF), hvilket gør modulet velegnet til enkel overvågning af kontakter, relæer og trykknapper i tavle- og maskinledninger.Alle 16 kanaler er ikke-isolerede, og hver klemme har ±4 kV kontakt-ESD-beskyttelse iht. IEC 61000-4-2. En statusdiode for hver indgang samt én for forsyning og kommunikation gør det nemt at kontrollere feltledningerne og kanaltilstanden under idriftsættelse og fejlfinding.Denne variant har blå kabinet. I-8051-G er angivet som en lignende model i samme serie.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr
