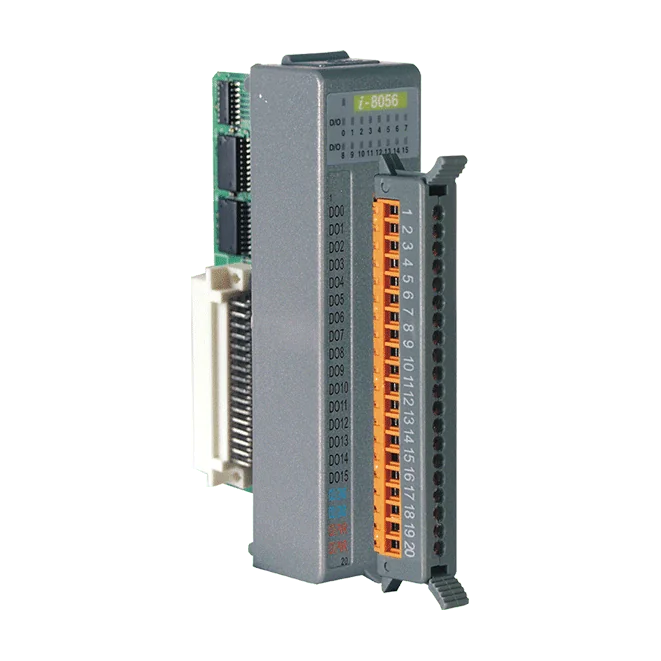

I-8056-G Digitalt udgangsmodul, 16-kanal Sink (NPN) ikke-isoleret
16-kanals ikke-isoleret digitalt udgangsmodul af sink-typen med 16 statusLEDs, 5~30 VDC lastspænding, 100 mA pr. kanal og 4 kV ESD-beskyttelse på DO-kanalerne.
- 16 ikke-isolerede digitale udgangskanaler i ét modul
- Open collector-udgange af sink-typen (NPN), lastspænding +5 VDC ~ +30 VDC
- 100 mA lastströmmen pr. kanal
- 16 I/O-LEDs plus en LED for strøm og kommunikation til statusovervågning
- 4 kV ESD-beskyttelse (IEC 61000-4-2, kontakt) på hver klemme
- Variant med grå kabinet (-G) i I-8K/I-87K-serien med lav profil
620,31 kr. pr. stk.
| 1-9 stk. | 620,31 kr. | |
|---|---|---|
| 10-30 stk. | 605,36 kr. | −2 % |
| 31+ stk. | 590,41 kr. | −5 % |
Produktinformation "I-8056-G Digitalt udgangsmodul, 16-kanal Sink (NPN) ikke-isoleret"
Den I-8056-G CR er et digitalt udgangsmodul med 16 kanaler fra I-8K/I-87K-serien med lav profil, velegnet til at skifte 5~30 VDC-laster fra en PAC eller et remote I/O-system. Hver kanal er en open collector-udgang af sink-typen (NPN) med en nominel strøm på 100 mA, så modulet trækker lasten til jord, når en kanal er aktiv.
Ingeniører, der vælger den gråhylstrede variant, får de samme 16 ikke-isolerede udgange, med en LED for hver udgangskanal samt én for strøm og kommunikation. Dermed kan kanaltilstanden kontrolleres direkte på modulet under idriftsættelse og fejlfinding. DO-kanalerne har som standard 4 kV ESD-beskyttelse (IEC 61000-4-2, kontakt, på hver klemme).
Modulet har et maksimalt forbrug på 0,9 W og er specificeret til en driftstemperatur på -25 ~ +75 °C, med et opbevaringsområde på -40 ~ +85 °C. Det kompakte fodaftryk på 31 x 116 x 88 mm (B x L x H) gør det praktisk i tætpakkede styretavler.
Anvendelser
- Skift af 5~30 VDC-laster fra PAC- eller remote I/O-systemer
- Styretavler med I-8K/I-87K-serien med lav profil
| Product type: | Digital output module |
|---|---|
| Digital outputs: | 16 |
| Isolation: | Non-isolated |
| Operating temperature: | -25 ~ +75 °C |
| Housing: | Gray cover |
Specifikationer
| EMS-beskyttelse | |
|---|---|
| ESD (IEC 61000-4-2) | ± 4 kV kontakt for hver klemme |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation 16 x I/O |
| Digital udgang | |
| Kanaler | 16 ikke-isolerede open collector |
| Sink/Source (NPN/PNP) | Sink |
| Lastspænding | +5 VDC ~ +30 VDC |
| Laststrøm | 100 mA/kanal |
| Strøm | |
| Forbrug | 0,9 W maks. |
| Mekanisk | |
| Mål (mm) | 31 x 116 x 88 (W x L x H) |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +85 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
