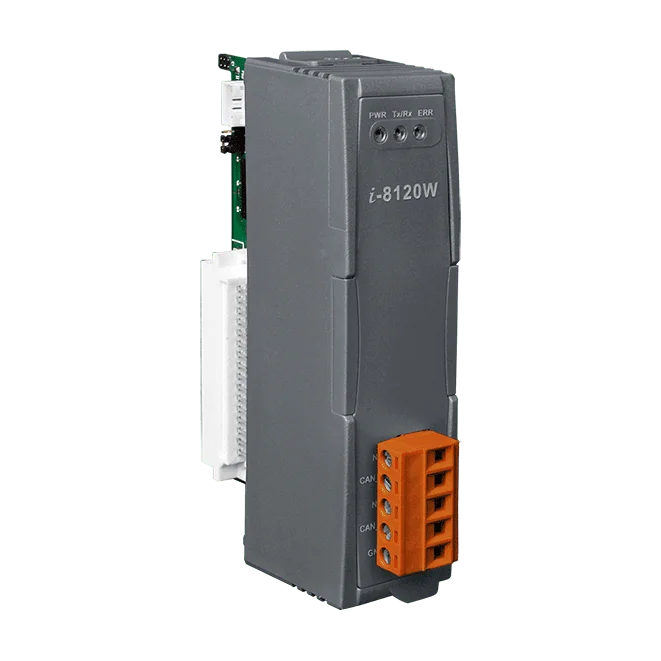

I-8120W-G 1-portet programmerbart CAN-modul, parallel bus-type til PAC-systemer
Programmerbart CAN-modul med én port, en NXP SJA1000T-controller og ISO 11898-2-transceiver, designet til at køre brugerfirmware på WinPAC-8000-, ViewPAC- og XPAC-8000-controllere.
- Enkelt CAN-port med 5-polet skrueklemmestik, kompatibel med CAN 2.0A og 2.0B
- NXP SJA1000T CAN-controller med 16 MHz ur og ISO-11898-2-transceiver
- Brugerprogrammerbart firmware på en 80186-CPU kørende ved 80 MHz, med 512 KB flash og 512 KB SRAM
- Standard baudrate fra 10 kbps til 1 Mbps, med understøttelse af brugerdefinerede baudrater
- Omskiftelig 120 Ω terminatormodstand til CAN-busafslutning
- CAN-meddelelsestidsstempler med ±1 ms præcision og et internt realtidsur
2.189,76 kr. pr. stk.
| 1-9 stk. | 2.189,76 kr. | |
|---|---|---|
| 10-30 stk. | 2.122,50 kr. | −3 % |
| 31+ stk. | 2.077,66 kr. | −5 % |
Produktinformation "I-8120W-G 1-portet programmerbart CAN-modul, parallel bus-type til PAC-systemer"
I-8120W-G tilføjer en CAN 2.0A/2.0B-grænseflade til WinPAC-8000, ViewPAC og XPAC-8000-controllere via en parallel bus. Den indbyggede 80186-CPU kører brugerdefineret firmware, så ingeniører kan håndtere CAN-trafik lokalt, mens hovedcontrolleren står for logikken på højere niveau. -G-varianten er den RoHS-kompatible version, der er angivet under bestillingskoden I-8120W-G CR.
Modulet er designet til distribueret realtidsstyring og understøtter som standard baudrater fra 10 kbps til 1 Mbps samt brugerdefinerede baudrater. En omskiftelig 120 Ω terminatormodstand forenkler busafslutningen, og CAN-meddelelser tidsstemples med en præcision på ±1 ms. Isolationen er specificeret til 3000 VDC for DC-til-DC-delen og 2500 Vrms for optokobleren.
Da modulet kan programmeres, kan det også fungere som en device server med flere CAN-porte, der bygger bro mellem CAN og RS-232-, RS-485- eller Ethernet-porte, så integratorer kan bygge applikationer, der spænder over forskellige kommunikationsprotokoller. Firmware og demoer leveres med C/C++-biblioteker samt VC6- og VS 2005-demoer og -biblioteker.
Anvendelser
- Robust CAN-kommunikation på solcelledrevne skibe
- Programmerbar device server med flere CAN-porte
- Bro mellem CAN og RS-232-, RS-485- og Ethernet-netværk
- Distribueret realtidsstyring over CAN-bus
| Product type: | Programmable CAN module |
|---|---|
| Interface: | CAN |
| Protocol: | CAN 2.0A/2.0B |
| Ports: | 1 |
| Isolation: | 3000 VDC (DC-to-DC), 2500 Vrms (photocoupler) |
| Operating temperature: | -25 ~ +75 °C |
Specifikationer
| Software | |
|---|---|
| Driver | I-8120W (til design af brugerdefineret firmware), WinPAC, ViewPAC, XPAC, XPAC-CE6 (XPAC-serien af PAC understøtter kun én I-8120W) |
| SDK | TC/BC/TC++/BC++, eVC++ 4.0, VC++ 2005, C#.net 2005, VB.net 2005 |
| CPU-modul | |
| CPU | 80186, 80 MHz eller kompatibel |
| EEPROM | 16 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Watchdog-timer | Watchdog IC |
| LED-indikatorer | |
| Status | 1 x Forsyning 1 x CAN-status 1 x Driftstilstand |
| CAN | |
| Controller | NXP SJA1000T med 16 MHz ur |
| Specifikation | ISO-11898-2, CAN 2.0A og CAN 2.0B |
| Baudrate | 10 k ~ 1 M bps |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Kontakt til 120 Ω afslutningsmodstand |
| Strøm | |
| Forbrug | 1.5 W |
| Mekanisk | |
| Mål (mm) | 31 x 91 x 115 (W x L x H) |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
