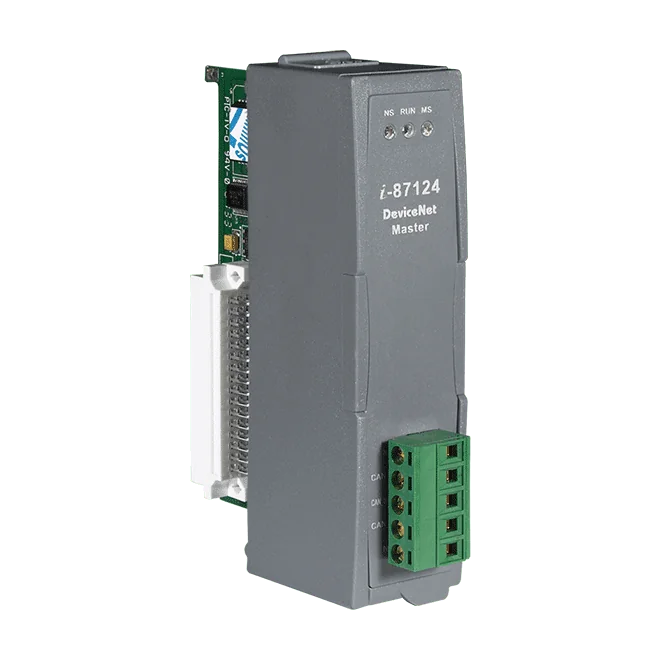

I-87124-G 1-Port DeviceNet Master-modul, CAN-bus til WinPAC/ViewPAC
DeviceNet master-modul, der tilføjer én isoleret DeviceNet-port til WinPAC- eller ViewPAC-styringer og styrer op til 63 slave-noder ved 125 k, 250 k eller 500 k baud.
- DeviceNet master på en enkelt isoleret CAN-port med 5-polet skrueterminal-stik
- Understøtter op til 63 slave-noder med op til 512 inputbytes og 512 outputbytes pr. slave
- Poll-, Bit-Strobe- og Change Of State/Cyclic I/O-driftstilstande
- Group 2- og UCMM-funktioner med automatisk detektion af kompatible enheder og automatisk scanning af slaver
- Online tilføjelse og fjernelse af enheder samt automatisk genforbindelse efter afbrudt forbindelse
- Baudrater på 125 k, 250 k og 500 k med skiftbar 120 Ω terminalmodstand
1.823,56 kr. pr. stk.
| 1-9 stk. | 1.823,56 kr. | |
|---|---|---|
| 10-30 stk. | 1.763,77 kr. | −3 % |
| 31+ stk. | 1.726,40 kr. | −5 % |
Produktinformation "I-87124-G 1-Port DeviceNet Master-modul, CAN-bus til WinPAC/ViewPAC"
Med I-87124-G får WinPAC- og ViewPAC-styringer en DeviceNet-masterport, så en PAC kan pollere og administrere slaveenheder på et DeviceNet-netværk uden en separat fieldbus-gateway. Modulet sidder på CAN-bussiden som en selvstændig CAN-controller og varetager masterrollen med understøttelse af op til 63 slave-noder.
Ingeniører, der vælger dette modul, finder et fuldt sæt I/O-driftstilstande og netværksstyringsfunktioner. Poll-, Bit-Strobe- og Change Of State/Cyclic-tilstande understøttes sammen med Group 2- og UCMM-funktioner, automatisk detektion af Group 2- og UCMM-enheder samt automatisk scanning af slaveenheder. Enheder kan tilføjes til eller fjernes fra et kørende netværk, og forbindelsen genetableres automatisk, hvis den afbrydes.
Til det elektriske design er porten isoleret med 3000 VDC for DC-til-DC og 2500 Vrms for fotokobling, og den indeholder en skiftbar 120 Ω terminalmodstand. Softwaresupport dækker Windows CE med SDK'er til VB.Net 2005, C#.Net 2005 og eVC++ 4.0. Modulet er specificeret til en driftstemperatur på -25 ~ +75 ℃.
Anvendelser
- Industriel automation
- Industrimaskiner
- Bygningsautomation
- Fødevarer og drikkevarer
- Halvlederfremstilling
- Køretøjs-, marine- og indlejrede styrenetværk
- Styresystemer
| Product type: | DeviceNet master module |
|---|---|
| Interface: | 5-pin screw terminal, CAN bus |
| Protocol: | DeviceNet |
| Ports: | 1 |
| Isolation: | 3000 VDC / 2500 Vrms |
| Operating temperature: | -25 ~ +75 ℃ |
Specifikationer
| Software | |
|---|---|
| Driver | Windows CE |
| SDK | VB.Net 2005, C#.Net 2005, eVC++ 4.0 |
| CPU-modul | |
| CPU | x86 |
| Watchdog-timer | Indbygget CPU |
| LED-indikatorer | |
| Status | NS LED, RUN LED, MS LED |
| DeviceNet | |
| Controller | NXP SJA1000T med 16 MHz ur |
| Porte | 1 |
| Baudrate | 125 k, 250 k, 500 k |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Kontakt til 120 Ω afslutningsmodstand |
| Protokol | DeviceNet Volumen I ver. 2.0, Volumen II ver. 2.0 |
| CAN-specifikation | ISO-11898-2, CAN 2.0A og CAN 2.0B |
| Strøm | |
| Forbrug | 2 W |
| Mekanisk | |
| Mål (mm) | 31 x 115 x 91 (W x L x H) |
| Miljø | |
| Driftstemperatur | -25 ~ +75 ℃ |
| Opbevaringstemperatur | -30 ~ +80 ℃ |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
