I-87H17W 8-kanals HART-strøminputmodul (grå kabinet)

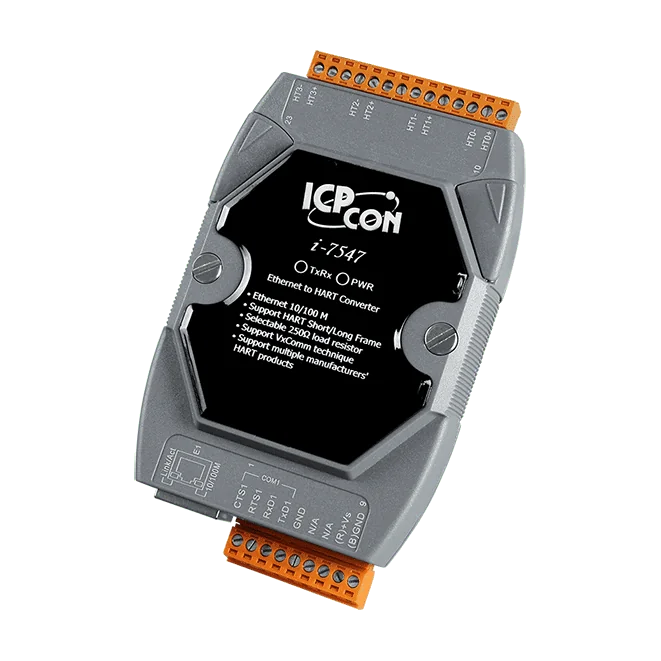

I-7547 CR forbinder Ethernet med fire HART-kanaler, så ingeniører kan nå HART-feltenheder fra en pc eller et styringsprogram via netværket. Sammen med hjælpeprogrammet VxComm fremstår HART-netværket som virtuelle COM-porte, så eksisterende seriel software kan indsamle og behandle HART-data uden ændringer. CR-varianten med gråt kabinet er den RoHS-kompatible bestillingsmulighed for I-7547.Konverteren understøtter HART short- og long-frames, burst mode og punkt-til-punkt- eller multi-drop-topologier med op til 15 HART-slaveenheder. To HART-masters kan tillades samtidig, og hver HART-port har en valgfri 250 Ω terminalmodstand. Det gratis hjælpeprogram HC_Tool håndterer modulkonfiguration og HART-kommunikationstest, mens firmware kan opdateres via Ethernet.Enheden kan også fungere som HART-slave sammen med softwaren HDS (HART Device Simulator), som simulerer flere HART-feltenheder, så master-programmer kan udvikles og verificeres uden fysiske instrumenter. Typiske anvendelser omfatter strømmåling, miljø- og bygningsovervågning, tunnelovervågning og anlæg i den petrokemiske industri, herunder FDT-baserede konfigurationssystemer.AnvendelserStrømmålingPetrokemisk industriMiljøovervågningTunnelovervågningBygningsovervågningOvervågningssystemerFDT (Field Device Tool)-baseret HART-konfiguration og -styring

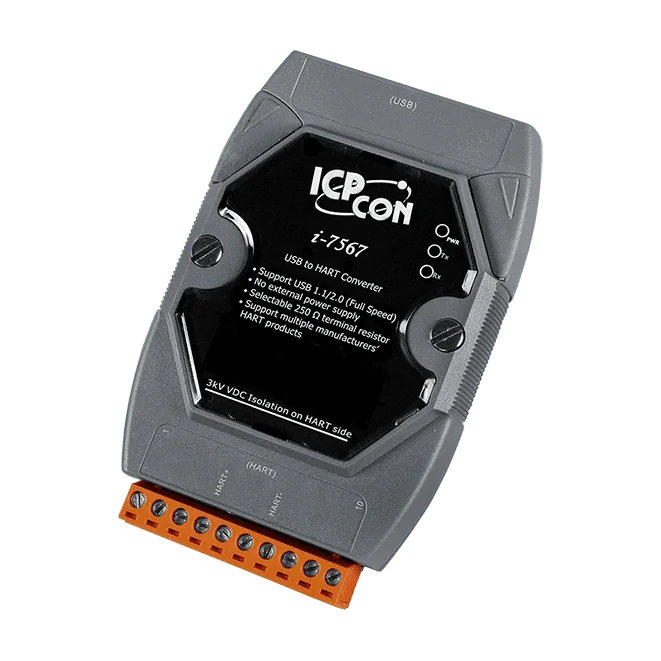

Med I-7567 CR kan en Windows-pc forbindes til HART-feltenheder via USB. Enheden kan fungere som HART-master, så pc'en får adgang til slave-enheder via en virtuel COM-port, eller som HART-slave sammen med HDS-simuleringssoftwaren. Ingeniører kan dermed opbygge og teste HART-dataindsamling uden først at installere feltinstrumenter.Konverteren understøtter HART short- og long-frames samt Burst-tilstand. Den håndterer punkt-til-punkt- eller multi-drop-forkabling med op til 15 HART-slave-enheder og tillader to HART-mastere. Et medfølgende hjælpeprogram håndterer modulkonfiguration og HART-kommunikationstests, og firmwaren kan opdateres via USB.Strømforsyningen kommer udelukkende fra USB-porten, så der kræves ingen separat forsyning. Enheden har 3000 VDC galvanisk isolation og 4 kV ESD-beskyttelse, og 250 Ω terminalmodstanden kan tilkobles efter behov. Understøttelse af FDT-standarden muliggør online HART-konfigurationssystemer.AnvendelserStrømmålingPetrokemisk industriMiljøovervågningTunnelovervågningBygningsovervågningOvervågningssystemerFDT-baserede HART-konfigurations- og styringssystemer

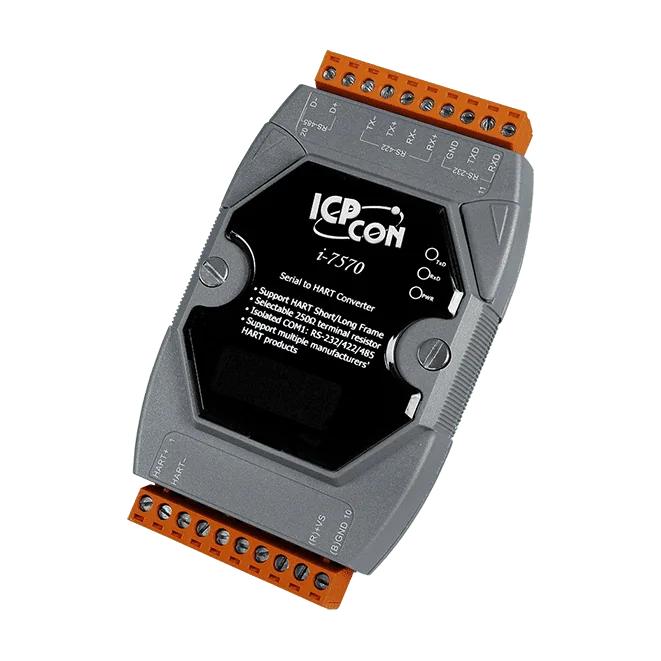

Den I-7570 CR forbinder en seriel vært med HART-feltenheder. Tilslut en PC eller styring via RS-232, RS-422 eller RS-485 og få adgang til HART-transmittere, aktuatorer og enheder med strømudgang uden selv at skulle skrive HART-rammeopbygning. Sammen med hjælpeprogrammet HC_Tool fungerer den som HART-master; med hjælpeprogrammet HDS kan den emulere HART-slaveenheder.Point-to-point- og multi-drop-drift med HART understøttes, med op til 15 HART-slaveenheder. Der tillades to HART-mastere, og både korte og lange HART-rammer samt Burst-tilstand understøttes. Det medfølgende hjælpeprogram hjælper med at konfigurere modulet og teste HART-kommunikationen hurtigt.Versionen med grå kabinet forsynes fra en ustabiliseret forsyning på +10 ~ +30 VDC og har 4 kV ESD-beskyttelse samt indbygget watchdog. Den monteres på DIN-skinne eller væg og er velegnet til overvågnings- og instrumenteringsinstallationer, herunder FDT-baserede konfigurationssystemer.AnvendelserStrømmålingPetrokemisk industriMiljøovervågningTunnelovervågningBygningsovervågningOvervågningssystemerFDT-baseret (Field Device Tool) HART-konfiguration og -styring

CNT-CAN CR er et CAN bus-stik til hurtig tilslutning af en CAN bus-node til busledningen. Hurtigtilslutningsteknologien gør det unødvendigt at afisolere buslederne, hvilket forenkler installationen.Stikket har et plasthus med en integreret afslutningsmodstand, som kan vælges med en indbygget kontakt. Det har to kabelindgange og en 9-polet D-Sub hunstik med 90° kabeludgang, og fås med programmeringsinterface.Det er velegnet til ingeniører, der skal tilføje en CAN-enhed til en eksisterende CAN bus-ledning med minimalt ledningsarbejde og et klart valg af busafslutning.AnvendelserTilslutning af en CAN bus-node til en CAN bus-ledningTilføjelse af CAN-enheder til et eksisterende CAN bus-netværk
