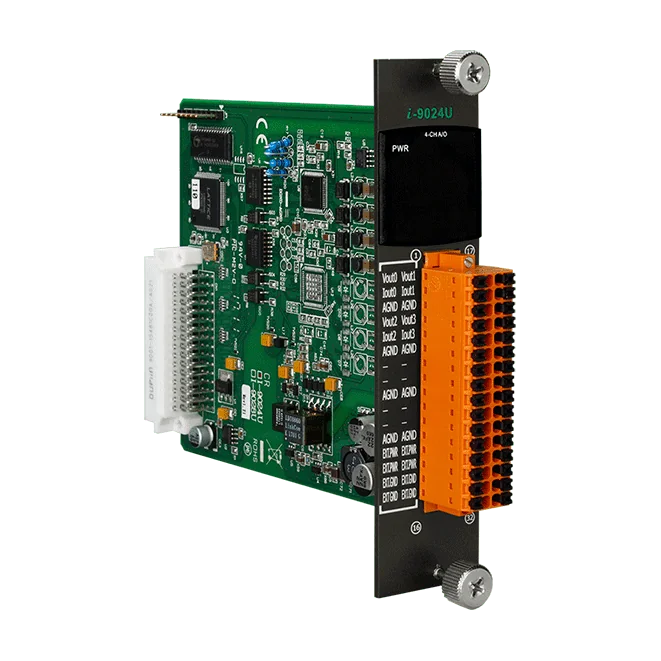

I-9024U 4-ch Isolated Analog Output Module, Spænding og strøm

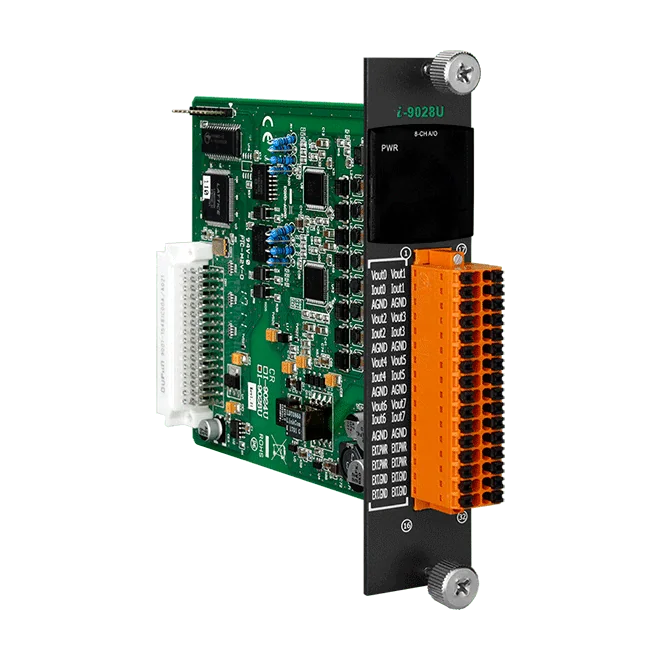

I-9028U CR er et analogt output-modul af source-typen med otte kanaler til I-9K/I-97K-serien. Hver kanal konfigureres individuelt, så ét modul kan levere en blanding af 0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V, +4 ~ +20 mA og 0 ~ +20 mA signaler, hvor området vælges pr. kanal i stedet for for hele modulet.Modulet er velegnet til installationer, hvor udgangene skal starte og forblive i en kendt tilstand. Der kan indstilles startværdier ved power-on og sikre værdier for kanalerne, åbenkredsdetektion er tilgængelig for +4 ~ +20 mA-området, og hver udgang er beskyttet mod kortslutning. Modulet tilbyder 3000 VDC isolation internt i modulet og ±4 kV kontakt-ESD-beskyttelse på hver terminal.Modulet forsynes fra klemrækken med 15 ~ 30 VDC, trækker maksimalt 2 W og er specificeret til drift ved -25 ~ +75 °C. Dimensionerne er 31 x 134 x 144 mm (B x L x H).AnvendelserAnaloge styreudgange i I-9K/I-97K PAC I/O-systemerUdvidelse af analoge udgangspunkter i eksisterende I-9K/I-97K-installationer

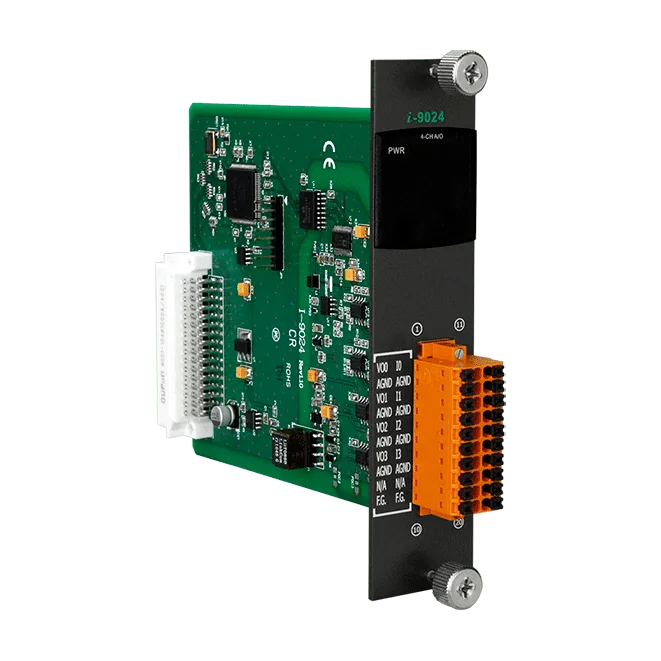

I-9024 CR er et 4-kanals analogt udgangsmodul til I-9K/I-97K-serien. Hver kanal konfigureres individuelt, så ét modul kan levere en blanding af ±10 V spændingsudgange og 0 ~ +20 mA strømudgange med 14-bit opløsning.Beskyttelsesfunktionerne omfatter kortslutningsbeskyttelse på udgangene og brudregistrering for strømudgange. En 3000 VDC isolationsbarriere internt i modulet og en ±4 kV kontakt-ESD-klassificering på hver terminal hjælper modulet med at tåle krævende installationer. RF-immunitet oplyses at svare til niveauerne defineret i IEC 61000-4-3.Centrale driftsdata omfatter en responstid på 25 us pr. kanal, en nøjagtighed på ±0,1% af FSR for spænding og ±0,2% af FSR for strøm samt et driftsområde på -25 ~ +75 °C. Maksimalt effektforbrug er 2 W.AnvendelserAnaloge styringsudgange til industrielle automationssystemerStyring af ±10 V spændingsindgange og 0 ~ +20 mA strømsløjfer på feltenheder

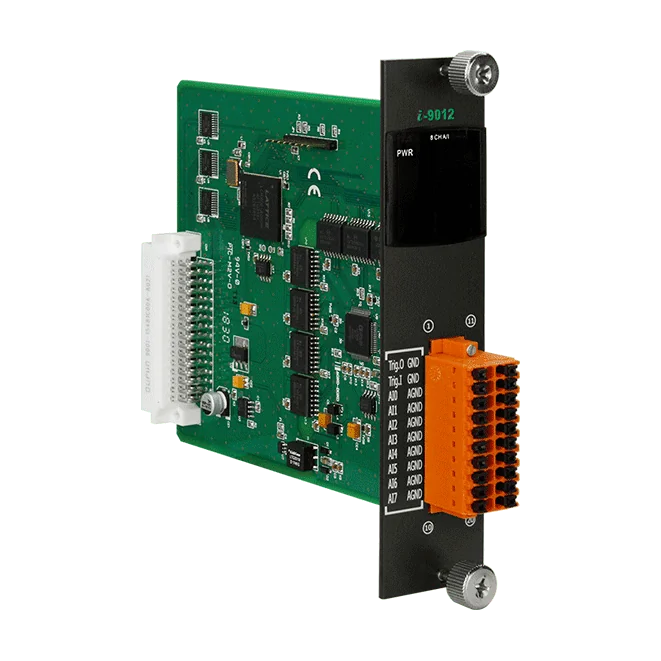

Modulet I-9012 CR er et analogt indgangsmodul med 8 kanaler og 16-bit opløsning, designet til applikationer, der kræver hurtig og præcis spændingsmåling. Hver kanal kan samples med op til 200 kS/s i single-channel pacer-tilstand, og indgangsområdet kan indstilles til ±5 V eller ±10 V.Trigger-udgangs- og trigger-indgangsben gør det muligt at kæde flere I-9012-moduler sammen, så de samples på præcis samme tidspunkt. Dette passer til måling med flere moduler, hvor timing-synkronisering er vigtig. En 8 kbyte FIFO-buffer mellemlagrer konverteringsdata.Modulet tilbyder 2500 VDC intern isolation mellem modulets kanaler og bus samt ESD-beskyttelse på ±4 kV kontakt og ±8 kV luft. Det er RoHS-kompatibelt og kan drives i temperaturområdet -25 til +75 °C.AnvendelserSynkroniseret dataopsamling med flere modulerHøjhastighedsmåling af spænding i PAC I/O-systemer

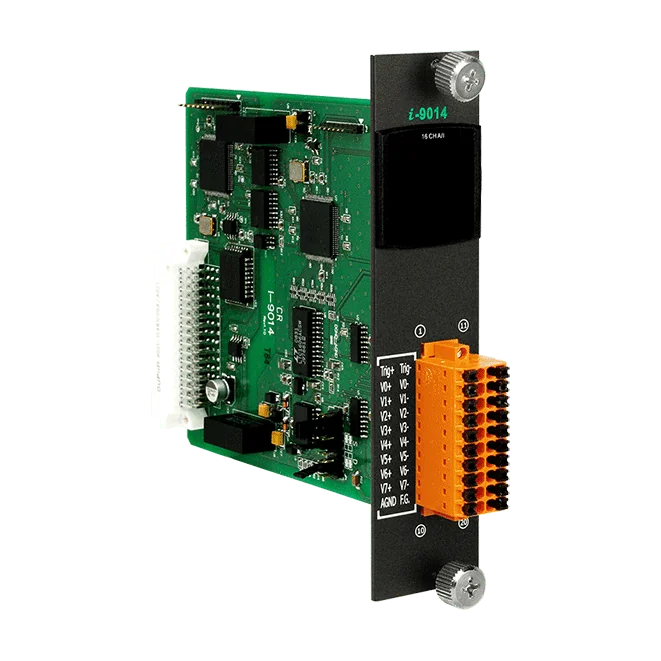

I-9014 CR er et analogt indgangsmodul til ingeniører, der har brug for hurtig og præcis spændings- og strømmåling i et I-9K/I-97K-seriesystem. Kanalerne kan konfigureres som 16 single-ended eller 8 differentielle indgange ved hjælp af jumpere og dækker områderne ±10 V, ±5 V, ±2,5 V, ±1,25 V og ±20 mA.Modulets Magic Scan-funktion gør det muligt at samplee de enkelte kanaler med forskellige indgangsområder. Ved scanning af én enkelt kanal fastholdes samplingshastigheden på 250 kS/s. Magic Scan kan køre som en standard scanning eller som en virtuel sample-and-hold-funktion, hvilket er et billigere alternativ til hardware-sample-and-hold på mange analoge indgangskort.En 4 K-ord FIFO-buffer gemmer konverteringer på modulet. Når antallet af samples passerer et foruddefineret FIFO-niveau, underretter et interrupt værten, hvilket passer til tidskritisk logning og vibrationsarbejde, hvor værten ikke må miste data. Post-trigger ekstern triggering samt intern eller ekstern start understøttes.AnvendelserDataopsamlingssystemer med høj hastighedVibrationsanalyse
