I-9053P 16-ch isoleret digital indgangsmodul, tør og våd kontakt

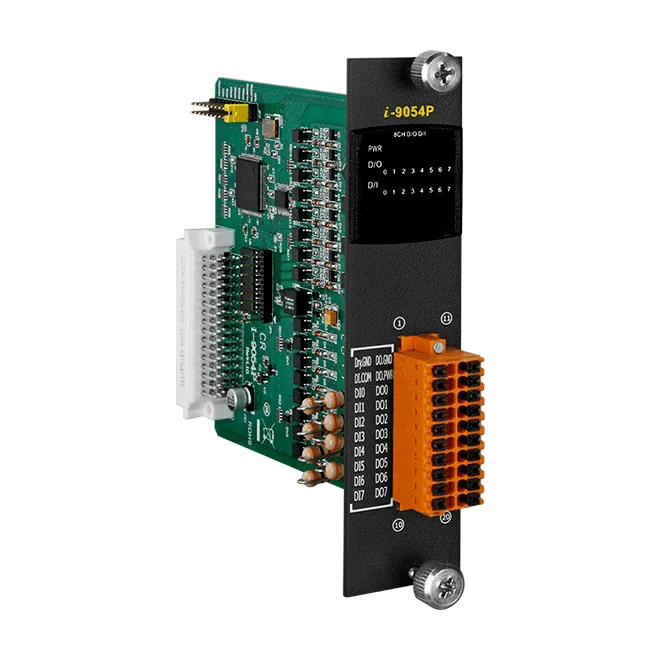

Den I-9054P CR er et I/O-modul, der kombinerer otte digitale indgange med otte digitale udgange. Indgangene accepterer enten tørre eller våde kontaktsignaler, og ved tør kontakt kan kabelstrækningerne nå op til 500 m. Udgangene er fotokoblerisolerede open collector-trin, konfigureret til sink-drift.Hver udgangskanal kan tildeles en konfigurerbar tænd-værdi og sikker værdi, så udgangene kan sættes i en defineret tilstand ved opstart eller ved afbrudt kommunikation. Seksten LED-indikatorer viser status for I/O-kanalerne, og en yderligere LED viser forsynings- og kommunikationsstatus.Til elektrisk krævende installationer tilbyder modulet 3750 VDC intern isolation og ±4 kV kontakt-ESD-beskyttelse på hver klemme. Det lave effektforbrug på maks. 1 W og driftsområdet -25 ~ +75 °C gør det velegnet til industrielle styreskabe.AnvendelserSkift og overvågning af digitale signaler i industrielle styreskabeDigital I/O-udvidelse i PAC-baserede automationssystemerTilslutning af kontaktbaserede sensorer og kontakter til open collector-laster i elektrisk støjende miljøer

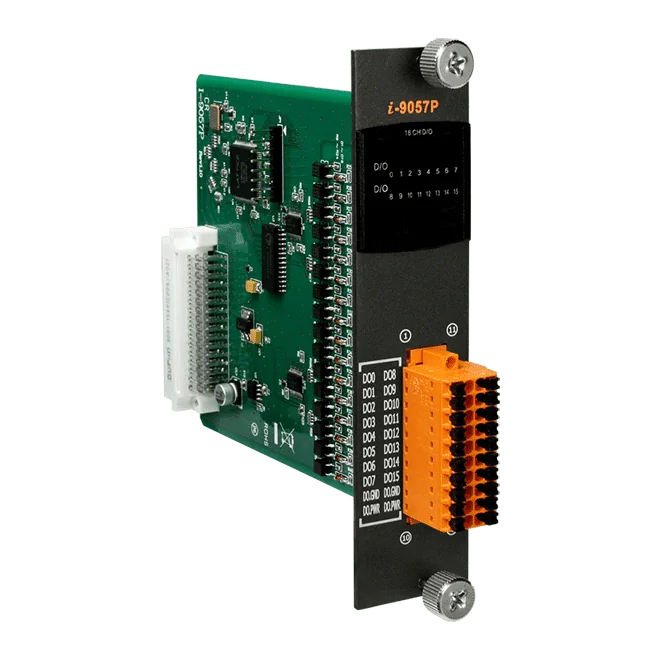

Den I-9057P leverer 16 isolerede digitale udgangskanaler i et PAC I/O-modulformat med sink-type open-collector udgange. Den er velegnet til ingeniører, der skal skifte laster fra 10 til 50 VDC med op til 100 mA pr. kanal, med optokobler-isolation på hver kanal.Hver kanal kan tildeles sin egen tænd-værdi og sikkerheds-værdi, så udgangene kan defineres for opstart og fejltilstande. Kanalspecifikke statusLED'er viser tilstanden for alle 16 udgange på et blik, og en yderligere LED viser strøm og kommunikation.Beskyttelsesfunktionerne omfatter overbelastningsbeskyttelse med en rating på 1,1 A, kortslutningsbeskyttelse og 60 VDC overspændingsbeskyttelse. Modulet er dimensioneret til et driftsområde på -25 til +75 °C og er godkendt til anvendelse i energilagringssystemer.AnvendelserEnergilagringssystem

Den I-9037P CR er et digitalt udgangsmodul med 16 kanaler til PAC I/O-applikationer i I-9K/I-97K-serien. Hver kanal er en source-type (PNP)-udgang med optokobler-isolation, så den kan skifte laster på +5 til +30 VDC med op til 700 mA pr. kanal.Integratorer vælger typisk dette modul, når udgangskanalerne skal kunne tåle elektrisk støjende procesforhold. Kortslutningsbeskyttelse, 60 VDC overspændingsbeskyttelse, 4 kV ESD-beskyttelse ved kontakt og 3750 VDC isolation inde i modulet hjælper med at beskytte modulet og styresiden af systemet.Udgangenes værdi ved opstart og sikker værdi kan konfigureres, så udgangene kan sættes i en defineret tilstand ved opstart eller i en sikker tilstand. Statusdioder pr. kanal samt en strøm- og kommunikations-LED forenkler idriftsættelse og fejlfinding. Modulet forbruger maksimalt 1 W og arbejder ved -25 til +75 °C.AnvendelserSkift af PNP-type feltlaster i industrielle automations- og styresystemerUdvidelse af digitale udgange i I-9K/I-97K PAC I/O-konfigurationerInstallationer udsat for elektrisk støj og interferens

I-9040P CR er et 32-kanals digitalindgangsmodul fra I-9K/I-97K-serien til PAC-baserede I/O-systemer. Hver kanal er optokobler-isoleret og kan forbindes som sink-type eller source-type indgang, så ét modul passer til begge almindelige indgangsopkoblinger. Modulet accepterer tørre kontakter, våde (24 V-niveau) signaler og 5 V/TTL-signaler.Våde indgange aktiveres ved +19 VDC til +30 VDC og deaktiveres under +11 VDC, hvilket passer til +24 VDC digitale indgangssystemer. Et lavpasfilter med indstillinger fra 1 ms til 70 ms kan vælges med jumper eller CPU-parameter og hjælper med at undertrykke kortvarig støj på feltsignaler. Filteret er deaktiveret som standard.Hver kanal har sin egen statusLED, og der findes en yderligere LED til strøm og kommunikation. For nemmere feltinstallation kan et valgfrit daughter board, f.eks. DN-37-381-A, kombineres med modulet. Modulet giver 3750 VDC intern modulisolation samt ±4 kV kontakt- og ±8 kV luft-ESD-beskyttelse.AnvendelserDigital statusovervågning i +24 VDC indgangssystemerDigital indgangsudvidelse til PAC-baseret I/O (I-9K/I-97K-serien)
