I-97015 8-kanals RTD-indgangsmodul, 16-bit med RS-485 DCON
I-97015 CR 8-kanals RTD-indgangsmodul med 16-bit opløsning, eliminering af 3-leder ledningsmodstand og RS-485 DCON-interface til temperaturmåling.
- 8 RTD-indgangskanaler med individuel kanalkonfiguration
- Eliminering af 3-leder RTD-ledningsmodstand for nøjagtige målinger over lange ledninger
- 16-bit opløsning med ±0,05 % af FSR nøjagtighed
- Detektering af brudt ledning på hver indgang
- 3000 VDC galvanisk isolation internt i modulet og ±120 VDC overspændingsbeskyttelse
- 1 x RS-485-port, DCON-protokol, 1200 til 115200 bps
2.593,34 kr. pr. stk.
| 1-9 stk. | 2.593,34 kr. | |
|---|---|---|
| 10-30 stk. | 2.466,29 kr. | −5 % |
| 31+ stk. | 2.331,76 kr. | −10 % |
Produktinformation "I-97015 8-kanals RTD-indgangsmodul, 16-bit med RS-485 DCON"
Den I-97015 CR er et 8-kanals RTD-indgangsmodul fra I/O-serien I-9K/I-97K til PAC'er, designet til temperaturmåling med modstandstermometre. Hver kanal kan konfigureres individuelt, så et enkelt modul kan håndtere forskellige RTD-sensortyper på tværs af sine indgange.
Tre-leder RTD-tilslutninger kompenseres automatisk, hvilket holder målingerne nøjagtige uanset ledningslængde. Detektering af brudt ledning og 16-bit opløsning understøtter pålidelig overvågning, mens 3000 VDC galvanisk isolation internt i modulet og ±120 VDC overspændingsbeskyttelse hjælper med at beskytte indgangstrinnet.
Kommunikation sker via én RS-485-port med DCON-protokollen ved 1200 til 115200 bps. Modulet har et driftsområde på -25 ~ +75 °C og er CE-, FCC-, RoHS- og WEEE-mærket.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Analoge indgange: | 8 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Grænseflade: | RS-485 |
| Porte: | 1 |
| Produkttype: | RTD-indgangsmodul |
| Protokol: | DCON |
| Isolation: | 3000 VDC |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Ja, modul (1,6 sekunder), kommunikation (programmerbar) |
| Isolation | |
| Intra-modul isolation | 3000 VDC |
| EMS-beskyttelse | |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal ±8 kV luft for tilfældigt punkt |
| RS-immunitet (IEC 61000-4-3) | 3 V/m, 80 MHz ~ 1 GHz |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation 16 x høj/lav alarmsignaler |
| Analogindgang | |
| Kanaler | 8 |
| Sensortype | Pt100, Pt1000, Ni100, Ni120, Cu50, Cu100, Cu1000 |
| Modstandsmåling | 3.2 kΩ |
| Opløsning | 16-bit |
| Nøjagtighed | ±0,05 % af FSR |
| Samplingshastighed | 12 Hz (i alt) |
| Båndbredde | 15.7 Hz |
| Indgangsimpedans | >1 MΩ |
| Common Mode-undertrykkelse | 150 dB |
| Normal tilstand, forkastning | 100 dB |
| Overspændingsbeskyttelse | ±120 VDC |
| Individuel kanalkonfiguration | Ja |
| Detektion af åben ledning | Ja |
| 3-leder RTD-ledningsmodstandseliminering | Ja |
| Nuldrift | ±0.5 μV/°C |
| Spændingsdrift | ±20 ppm/°C |
| COM-porte | |
| Porte | 1 x RS-485 |
| Baudrate | 1200 til 115200 bps |
| Dataformat | N, 8, 1 |
| Protokol | DCON |
| Strøm | |
| Forbrug | 0,6 W maks. |
| Mekanisk | |
| Mål (mm) | 31 x 134 x 144 (W x L x H) |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +85 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Downloads
Login
Lignende produkter
I-97017Z er et analogt indgangsmodul til ingeniører, der skal måle en blanding af spændings- og strømsignaler på en enkelt RS-485-node. Hver af de 10 differentielle eller 20 enkeltendede kanaler kan tildeles et individuelt indgangsområde, fra millivolt-niveau op til 10 VDC og 20 mA, med valgmulighederne 0 ~ +20 mA og +4 ~ +20 mA. Valg mellem spændings- og strøminput foretages med jumper.Modulet er bygget til krævende signalmiljøer. Hver kanal tåler 240 Vrms overspænding i differentiel tilstand, og hvert analogt indgang er forsynet med 50 mA overstrømsbeskyttelse ved 110 VDC/VAC. Der er kanalvis detektering af brudt ledning for +4 ~ +20 mA-indgange, og 3000 VDC isolation i modulet adskiller feltsiden fra resten af kredsløbet.Samplingen kan indstilles til normal tilstand med 10 Hz samlet eller hurtig tilstand med 50 Hz samlet, så modulet kan tilpasses den responstid processen kræver. En opløsning på 16 bit, en modul-watchdog og en kommunikations-watchdog understøtter driftssikker drift, og modulet rapporterer via DCON over én RS-485-port.AnvendelserIndustriel automationIndustrielle maskinerBygningsautomationFødevare- og drikkevaresystemerHalvlederfremstillingStyresystemer

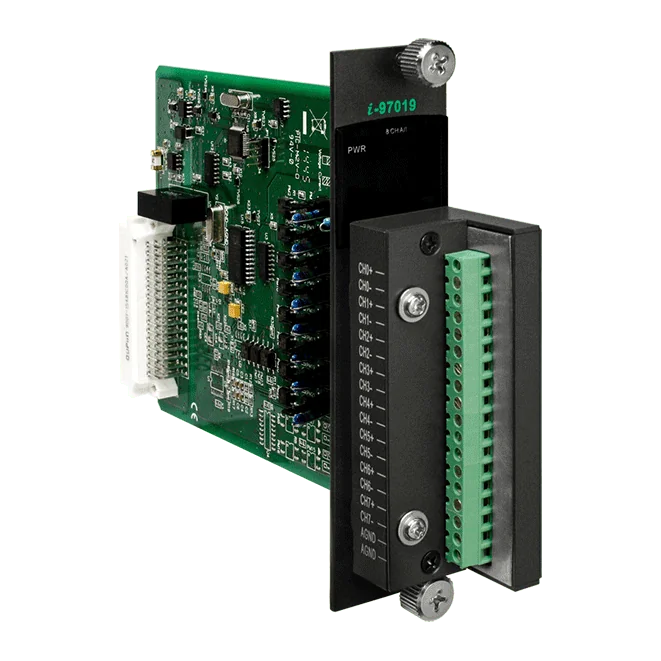

8-kanals termoelementindgangsmodul med højspændingsbeskyttelse. Inkluderer CN-1824M daughter board.
