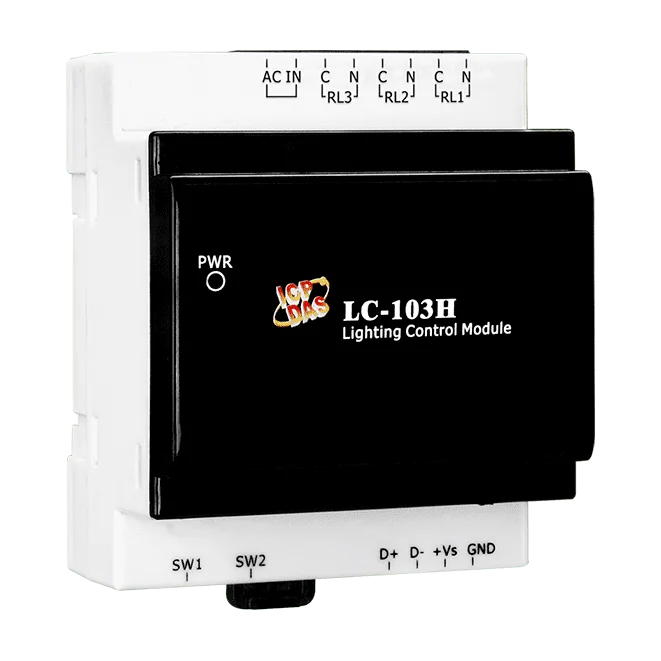

LC-103H Lysstyringsmodul, 1-kan. AC digital indgang og 3-kan. relæudgang
DIN-skinne lysstyringsmodul med én isoleret 90 ~ 240 VAC digital indgang og tre 16 A form A-relæudgange, med RS-485-understøttelse af Modbus RTU og DCON.
- Tre form A-effektrelæer, 16 A @ 250 VAC eller 16 A @ 30 VDC, til skift af lyskredse
- Understøttelse af lysbelastning: glødelamper 40 W/220 VAC x 8 sæt, LED-forkoblinger 40 W/220 VAC x 10 sæt
- Isoleret wet-contact digital indgang, 90 ~ 240 VAC, der styrer relæsekvensen direkte
- 5000 Vrms isolation internt i modulet
- ±2 kV overspænding, ±4 kV luft-ESD og ±2 kV EFT-beskyttelse
- RS-485-port med Modbus RTU og DCON, 9600 bps, separate adresser pr. protokol indstillet i hardware
560,52 kr. pr. stk.
| 1-9 stk. | 560,52 kr. | |
|---|---|---|
| 10-30 stk. | 545,57 kr. | −3 % |
| 31+ stk. | 530,63 kr. | −5 % |
Produktinformation "LC-103H Lysstyringsmodul, 1-kan. AC digital indgang og 3-kan. relæudgang"
Den LC-103H CR skifter belysningslaster direkte fra et netspændingsindgangssignal, så en ingeniør kan opbygge en simpel relæsekvens uden en fjernstyret værtscontroller. Den enkelte isolerede AC digitale indgang styrer tre effektrelæer, der hver er en form A (SPST N.O.)-kontakt med en mærkeydelse på 16 A ved 250 VAC eller 30 VDC. Driften er lokal, og der kræves ingen software for at styre relækanalerne.
Modulet er velegnet til lamper og laster med elektroniske forkoblinger med mærkeydelser på 40 W ved 220 VAC for op til 8 sæt glødelamper eller 10 sæt LED-forkoblinger. Beskyttelsen omfatter 5000 Vrms isolation internt i modulet, ±2 kV overspændings- og EFT-immunitet på forsyningen samt ±2 kV kontakt- og ±4 kV luft-ESD.
Når fjernstyring eller statusovervågning er nødvendig, understøtter RS-485-porten Modbus RTU og DCON ved 9600 bps, N, 8, 1. Separate adresser kan indstilles for hver protokol via hardwarekonfiguration. Modulet forsynes fra 10 ~ 30 VDC, trækker maksimalt 0,5 W og monteres på DIN-skinne.
Anvendelser
- Lysstyring i bygningsautomation
- Lyskredse i hjemmeautomation
- Skift af glødelampe- og LED-forkoblingslaster
| Product type: | Lighting control module |
|---|---|
| Interface: | RS-485 |
| Protocol: | DCON, Modbus RTU |
| Digital inputs: | 1 |
| Relay outputs: | 3 |
| Ports: | 1 |
| Isolation: | 5000 Vrms |
| Power input: | 10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Software | |
|---|---|
| Funktion | Lokal og fjernstyret direkte styring af relæ TIL/FRA og fjernstatusovervågning |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±2 kV til strømforsyning |
| ESD (IEC 61000-4-2) | ±2 kV kontakt for hver terminal ±4 kV luft for tilfældigt punkt |
| Overspænding (IEC 61000-4-5) | ±2 kV til strømforsyning |
| LED-indikatorer | |
| Status | 1 LED som strømindikator |
| Digital indgang | |
| Kanaler | 1 |
| Type | Våd kontakt, 90 ~ 240 VAC |
| ON-spændingsniveau | 65 VAC |
| OFF-spændingsniveau | 56 VAC |
| Isolation | 5000 Vrms |
| Indgangsimpedans | 68 KΩ, 1 W |
| Relæudgang | |
| Kanaler | 3 |
| Type | Effektrelæ, Form A (SPST N.O.) |
| Kontaktbelastning | 16 A @ 250 VAC eller 16 A @ 30 VDC |
| Driftstid | 10 ms maks. |
| Frigivelsestid | 5 ms maks. |
| Elektrisk holdbarhed | 120.000 operationer |
| Mekanisk levetid | 5.000.000 ops. |
| Applikationsspecifikation | (1).Glødelampe: 40W/ 220VAC * 8 sæt (2).LED (elektronisk forkobling): 40W/ 220VAC *10 sæt |
| COM-porte | |
| Porte | 1 x RS-485 |
| Baudrate | 9600 bps |
| Dataformat | (N, 8, 1) |
| Protokol | Modbus RTU/DCON |
| Strøm | |
| Indgangsområde | 10 ~ 30 VDC |
| Forbrug | 0,5 W maks. |
| Mekanisk | |
| Mål (mm) | 72 x 100 x 59 (W x L x H) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75°C |
| Opbevaringstemperatur | -30 ~ +75°C |
| Fugtighed | 10 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
