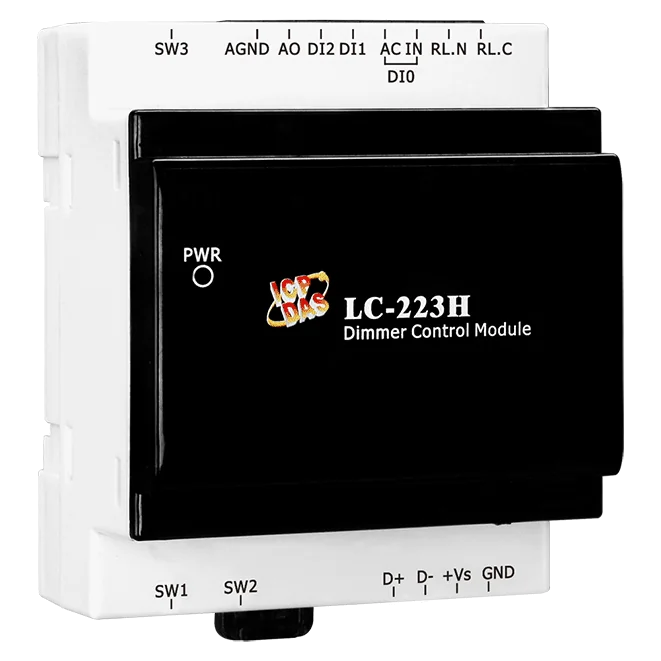

LC-223H Dæmpermodul til lysstyring, 1 kan. analog output, 2 kan. tørkontakt-trigger
DIN-skinnemonteret dæmpermodul med isoleret analogt output, et 16 A effektrelæ og tørkontakt-triggere til forkoblingsbelysning. Understøtter Modbus RTU og DCON over RS-485.
- Isoleret analogt output til dæmpning: 0 til 20 mA, 4 til 20 mA, 0 til 10 V eller 1 til 10 V
- Effektrelæudgang (Form A, SPST N.O.) på 16 A ohmsk, til skift af forkoblingen
- To tørkontakt-indgange udløser trinvis dæmpning fra 10 % til 100 uden overordnet controller
- Våd kontakt-indgang (65 til 240 VAC) til lysstyrkeregulering via vægkontakt
- Modbus RTU- og DCON-protokoller over én RS-485-port, 1200 til 115200 bps
- Programmerbare værdier for relæudgangen ved opstart og ved fejl
837,04 kr. pr. stk.
| 1-9 stk. | 837,04 kr. | |
|---|---|---|
| 10-30 stk. | 814,62 kr. | −3 % |
| 31+ stk. | 799,68 kr. | −4 % |
Produktinformation "LC-223H Dæmpermodul til lysstyring, 1 kan. analog output, 2 kan. tørkontakt-trigger"
LC-223H CR er et DIN-skinnemonteret lysstyringsmodul til dæmpbare forkoblinger. Et isoleret analogt output (0 til 20 mA, 4 til 20 mA, 0 til 10 V eller 1 til 10 V) styrer lysstyrken, mens et effektrelæ tænder og slukker forkoblingen. Dæmpningen kan styres af en værtscontroller via RS-485 eller af lokale indgange, hvilket gør modulet egnet til både netværksbaserede og selvstændige lyskredsløb.
To tørkontakt-indgange kan skrue outputtet trinvist gennem lysstyrkesekvensen fra 10 % til 100 uden en overordnet vært. En våd kontakt-indgang (65 til 240 VAC) understøtter en almindelig vægkontakt til lysstyrkeregulering. Kommunikationen foregår via Modbus RTU eller DCON med 1200 til 115200 bps, og forskellige adresser kan tildeles via hardwarekonfiguration.
- Glødelamper: 40 W/220 VAC, op til 8 sæt
- LED-elektroniske forkoblinger: 40 W/220 VAC, op til 10 sæt
- Relækontaktens belastning: 16 A ohmsk last
- Isolation internt i modulet: 2500 VDC, med 4 kV ESD- og 2 kV overspændingsbeskyttelse
Anvendelser
- Dæmpning af lysstofrør og elektroniske forkoblinger
- Lysstyring i bygningsautomation
- Lysstyrkeregulering via vægkontakt og tørkontakt-trigger
- Værtsstyret belysning via RS-485-netværk
| Product type: | Dimmer control module |
|---|---|
| Interface: | RS-485 |
| Protocol: | DCON, Modbus RTU |
| Digital inputs: | 2 dry, 1 wet |
| Relay outputs: | 1 |
| Analog outputs: | 1 |
| Ports: | 1 |
| Isolation: | 2500 VDC |
| Power input: | 10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | 72 x 100 x 59 mm |
Specifikationer
| Isolation | |
|---|---|
| Intra-modul isolation | 2500 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal ±4 kV luft for tilfældigt punkt |
| Overspænding (IEC 61000-4-5) | ±2 kV til strømforsyning |
| LED-indikatorer | |
| Status | 1 LED som strømindikator |
| Analogudgang | |
| Kanaler | 1 |
| Type | 0 ~ 20 mA, 4 ~ 20 mA, 0 ~ 10 V, 1 ~ 10 V |
| Opløsning | 12-bit |
| Nøjagtighed | ±0,1 % af FSR |
| DA-udgangens svartid | 10 ms |
| Spændingsudgangskapacitet | 20 mA |
| Strømbelastningsmodstand | 450 Ω |
| Digital indgang | |
| Kanaler | Tør kontakt: 2 til dæmpningstrigger Våd kontakt: 1 til vægkontakt |
| Type | Tør + våd kontakt |
| ON-spændingsniveau | Våd: 65 VAC ~ 240 VAC Tør: Forbundet til GND |
| OFF-spændingsniveau | Våd: 58 VAC maks. Tør: Åben |
| Relæudgang | |
| Kanaler | 1 |
| Type | Effektrelæ, Form A (SPST N.O.) |
| Kontaktbelastning | 16 A (ohmsk belastning) (1) 250 VAC (anbefalet arbejdsstrøm 1,5 A) |
| Driftstid | 10 ms maks. |
| Frigivelsestid | 5 ms maks. |
| Elektrisk holdbarhed | 120.000 operationer |
| Mekanisk levetid | 5.000.000 ops. |
| Værdi ved tænding | Ja, programmerbar |
| Sikker værdi | Ja, programmerbar |
| Applikationsspecifikation | (1).Glødelampe: 40W/220VAC * 8 sæt (2).LED (elektronisk forkobling): 40W/220VAC * 10 sæt |
| COM-porte | |
| Porte | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokol | DCON, Modbus RTU |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Forbrug | 1,5 W maks. |
| Forsynet fra klemrække | Ja, 10 ~ 30 VDC |
| Mekanisk | |
| Mål (mm) | 72 x 100 x 59 (W x L x H) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75°C |
| Opbevaringstemperatur | -30 ~ +80°C |
| Fugtighed | 10 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
