M-2018-16 16-kan. termoelement-indgangsmodul, RS-485 Modbus RTU og DCON

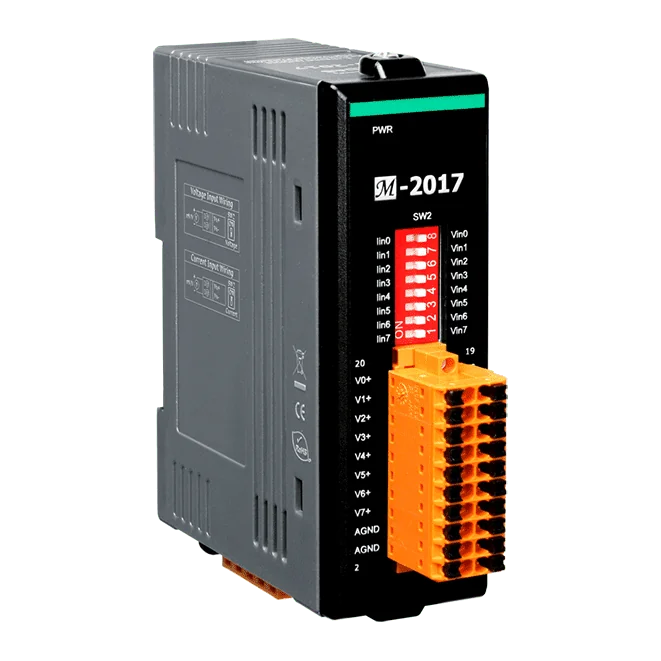

M-2017 CR er et 8-kanals differentielt analogt indgangsmodul til ingeniører, der skal læse spændings- eller strømsignaler over et RS-485-netværk. Hver kanal kan i software indstilles til sit eget indgangsområde, og DIP-switchen vælger mellem spændings- og strømindgang for modulet.To samplingstilstande giver mulighed for at veksle mellem hastighed og nøjagtighed. Normal tilstand kører med 10 Hz samlet og ±0,1 % af FSR i nøjagtighed, mens hurtig tilstand kører med 60 Hz samlet og ±0,5 % af FSR. 16-bit opløsningen gælder for alle indgangsområderne, fra ±150 mV til ±10 V og ±20 mA, 0 ~ 20 mA og 4 ~ 20 mA.Modulet er bygget til elektrisk krævende installationer. Det tåler 240 Vrms overspænding og 50 mA overstrøm ved 110 VDC, leverer 3000 VDC isolation og har EFT-, ESD- og overspændingsbeskyttelse iht. IEC 61000-4-2, -4 og -5. Dobbelte watchdogs for modul og kommunikation hjælper med at holde en fejlbehæftet installation kørende.AnvendelserOvervågning af spændings- og strømsignaler i krævende industrielle miljøerFjernmåling af analoge data over Modbus RTU- eller DCON RS-485-netværk

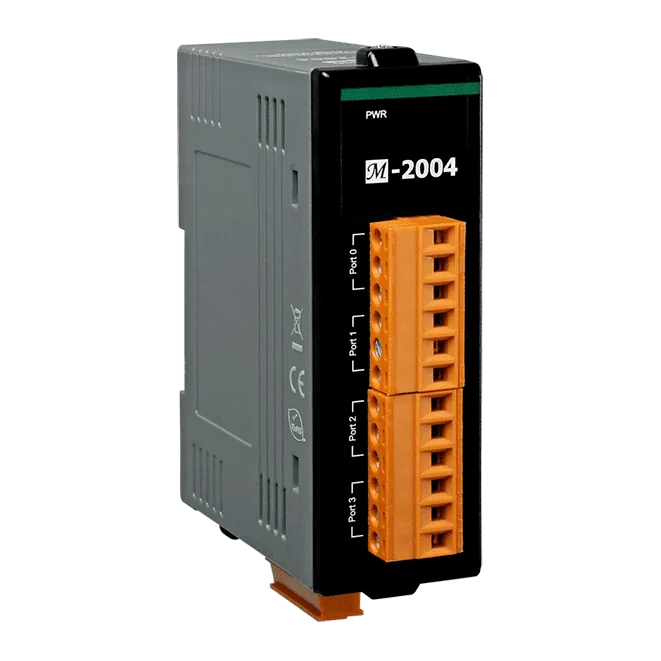

Modulet M-2004 CR forbinder fire DS18B20-digitale temperatursensorporte til et RS-485-netværk, hvor hver port understøtter 2-leder- eller 3-leder-sensortilslutninger. Det passer til ingeniører, der har brug for flere målepunkter tilgængelige via Modbus RTU eller DCON fra én DIN-skinnemonteret enhed.Hver port kan håndtere op til 20 sensorer og understøtter kabellængder på op til 100 m med daisy-chain-forkabling. DS18B20-sensorerne dækker -55 til +125 °C med en specificeret nøjagtighed på ±0,5 °C mellem -10 og +85 °C og 12-bit opløsning ved en samplingrate på 1 Hz.Til elektrisk støjende procesmiljøer har modulet EFT-, ESD- og overspændingsbeskyttelse, 3000 VDC galvanisk isolation og en programmerbar watchdog-timer. Det arbejder med en forsyning på +10 til +48 VDC med beskyttelse mod forkert polaritet, inden for et driftsområde på -25 til +75 °C.AnvendelserMultipunkts temperaturovervågning i industrielle installationerTemperaturindsamling over RS-485 Modbus RTU- eller DCON-netværk

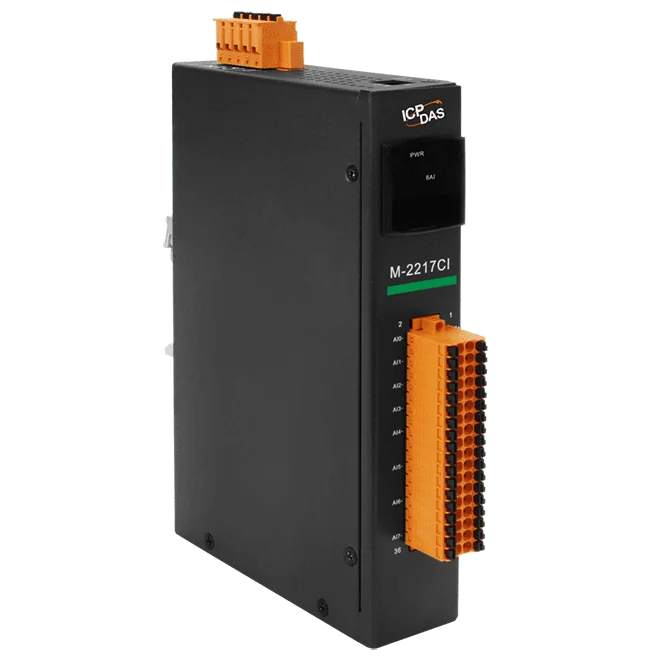

M-2217CI CR er den 8-kanals variant i M-2217CI-serien, designet til at indlæse analoge spændings- og strømsignaler på et RS-485-netværk. Hver af de otte differentielle kanaler kan i software indstilles til spændings- eller strøminput, og hver kanal kan få sit eget indgangsområde, hvilket passer til blandede sensoropstillinger uden hardwareændringer.Ingeniører vælger typisk denne variant til målepunkter, hvor signalintegritet og kanaladskillelse er vigtig. Kanal-til-kanal-isolation på 3000 VDC holder nabokanaler adskilt, mens 120 VDC overspændingsbeskyttelse og 50 mA overstrømsbeskyttelse ved 110 VDC-forhold hjælper modulet med at tåle fejl på feltsiden. Tidsstemplede spændings- og strømregistreringer gemmes for hver kanal, med 320.000 registreringer pr. kanal.Samplingen kan vælges mellem en normal tilstand på 10 Hz og en hurtig tilstand på 200 Hz, begge angivet som samlede rater. Modulet er specificeret til en indgangsforsyning på +10 til +48 VDC med polaritetsbeskyttelse og er beregnet til DIN-skinnemontage i et driftsområde på -25 til +75 °C.AnvendelserIndlæsning af analoge spændings- og strømsignaler fra feltsensorer og transmittereDatalogning af tidsstemplede målinger til analyseMultikanalsovervågning på RS-485-netværk i krævende industrielle miljøer

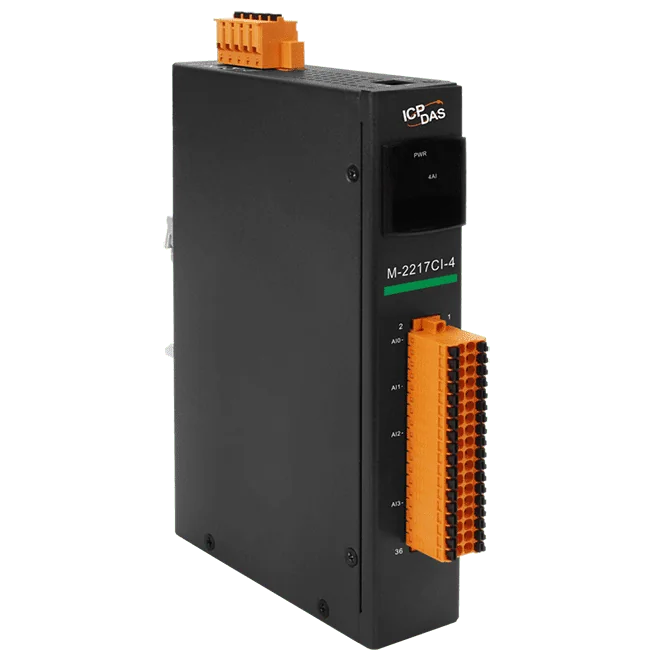

M-2217CI-4 er et 4-kanals differentielt analogt indgangsmodul til RS-485-netværk, velegnet til ingeniører, der har brug for galvanisk isolerede mållekanaler. Hver kanal kan indstilles i software til spændings- eller strømindgang og konfigureres individuelt for sit måleområde, fra ±1 V op til ±10 V, eller 0-20 mA, 4-20 mA og ±20 mA. Åben-leder-detektion er til stede på 4-20 mA-kanalerne.Modulet tilbyder en valgbar samplingshastighed på 200 Hz i hurtig tilstand eller 10 Hz i normal tilstand, med tidsstemplet registrering af både spændings- og strømværdier. Med 16-bit opløsning og en nøjagtighed på 0,1 % af FSR er det et praktisk valg til flerpunkts procesignalopsamling, hvor datasporbarhed er vigtig.Til krævende installationer har modulet 120 VDC overspændingsbeskyttelse, 50 mA overstrømsbeskyttelse ved 110 VDC (maks.), EMS-beskyttelse mod EFT, ESD og overspænding samt 3000 VDC kanal-til-kanal isolering. Montering sker på DIN-skinne, med vægmontering mulig via det valgfrie ASO-0015-sæt.AnvendelserFlerkanals overvågning af analoge sensorer og transmittere i industrianlægProcesignalopsamling hvor kanalerne skal være isolerede fra hinandenDatalogning af spændings- og strømsignaler med tidsstemplerRemote I/O til RS-485-netværk i elektrisk støjende miljøer
