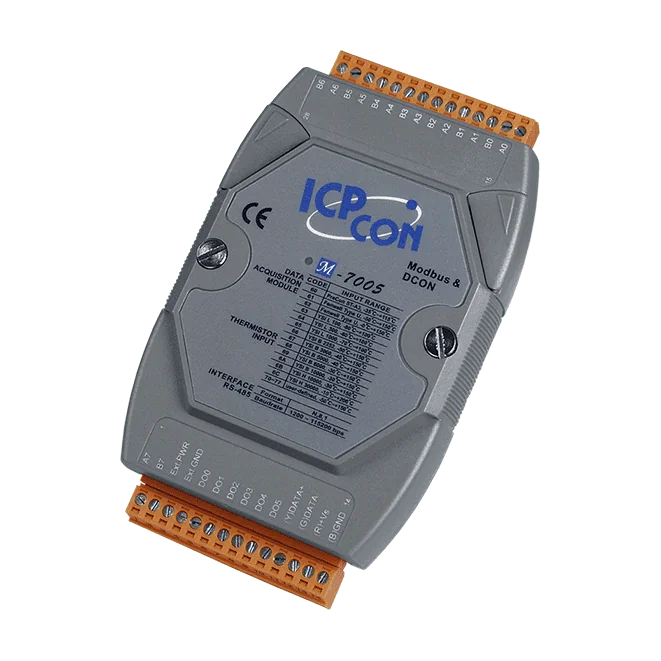

M-7005-G CR 8-ch termistorindgang og 6-ch DO-modul, Modbus RTU/DCON
8-kanals termistorindgangsmodul med seks open-collector sink digitale udgange til alarmer, tilgået over RS-485 med Modbus RTU eller DCON. Grå kabinet, DIN-skinnemonteret.
- Otte termistorindgange med individuel kanalkonfiguration
- Brugerdefinerede termistortyper ved hjælp af Steinhart-koefficienter
- Detektion af åbent kredsløb på hver indgangskanal
- Seks open-collector sink (NPN) digitale udgange til alarmudgang, op til 650 mA pr. kanal
- 3000 VDC intern isolation og 120 VDC overspændingsbeskyttelse af termistorindgange
- Enkelt RS-485-port med understøttelse af Modbus RTU og DCON, valgbar i software
2.025,35 kr. pr. stk.
| 1-9 stk. | 2.025,35 kr. | |
|---|---|---|
| 10-30 stk. | 1.965,56 kr. | −3 % |
| 31+ stk. | 1.920,72 kr. | −5 % |
Produktinformation "M-7005-G CR 8-ch termistorindgang og 6-ch DO-modul, Modbus RTU/DCON"
M-7005-G CR er et DIN-skinnemonteret remote I/O-modul til temperaturmåling med termistorer. Hver af modulets otte indgangskanaler kan konfigureres separat, så forskellige termistortyper kan køre side om side på samme modul. Der er indbygget understøttelse af en række standard termistorkurver, og brugerdefinerede typer kan tilføjes ved at indtaste Steinhart-koefficienter, hvis en standardkurve ikke passer til sensoren.
Der er seks open-collector sink (NPN) digitale udgange til alarmsignalering med programmerbare power-on- og sikre værdier. Åbent kredsløbs-detektion på indgangene hjælper med at identificere brudte sensorledninger. Den interne isolation i modulet er 3000 VDC, og termistorindgangene er beskyttet mod overspænding op til 120 VDC, hvilket passer til installationer med krævende elektriske forhold.
Kommunikationen sker via en enkelt RS-485-port, som i software kan indstilles til Modbus RTU eller DCON, med baudrater fra 1200 til 115200 bps. Modulet har en programmerbar dobbelt watchdog til overvågning af både modul og kommunikation. Denne variant med grå kabinet deler hardwarespecifikationer med I-7005.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Product type: | Remote I/O module |
|---|---|
| Interface: | RS-485 |
| Protocol: | DCON, Modbus RTU |
| Digital outputs: | 6 |
| Analog inputs: | 8 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Gray |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| Intra-modul isolation | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal |
| Overspænding (IEC 61000-4-5) | ±0,5 kV til strømledning |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation |
| Analogindgang | |
| Kanaler | 8 |
| Type | Termistor |
| Sensortype | Precon ST-A3, Fenwell U, YSI L100, YSI L300, YSI L1000, YSI B2252, YSI B3000, YSI B5000, YSI B6000, YSI B10000, YSI H10000, YSI H30000, brugerdefineret |
| Modstandsmåling | 200 kΩ maks. |
| Opløsning | 16-bit |
| Nøjagtighed | ±0,1 % af FSR |
| Samplingshastighed | 8 Hz (i alt) |
| Overspændingsbeskyttelse | 120 VDC |
| Individuel kanalkonfiguration | Ja |
| Detektion af åben ledning | Ja |
| Digital udgang | |
| Kanaler | 6 |
| Type | Åben kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspænding | +3,5 ~ +50 VDC |
| Laststrøm | 650 mA/kanal |
| Overspændingsbeskyttelse | 60 VDC |
| Overbelastningsbeskyttelse | 1.4 A |
| Kortslutningsbeskyttelse | Ja |
| Værdi ved tænding | Programmerbar |
| Sikker værdi | Programmerbar |
| COM-porte | |
| Porte | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| Protokol | Modbus RTU, DCON |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Indgangsområde | +10 ~ +30 VDC |
| Forbrug | 1.3 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +85 °C |
| Fugtighed | 10 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
