M-7018-16-G CR 16-kanals termoelementindgang, DCON og Modbus RTU
16-kanals differentiel analogindgangsmodul til termoelement-, spændings- og strømsignaler med RS-485-kommunikation over DCON eller Modbus RTU. Version med gråt kabinet.
- 16 differentielle analogindgange til spændings-, strøm- og termoelementsignaler
- Termoelementtyper J, K, T, E, R, S, B, N og C med åbent ledningsbrud-detektion pr. kanal
- Spændingsområder fra ±15 mV til ±2,5 V og strømområder 0 til +20 mA, +4 til +20 mA og ±20 mA
- Overspændingsbeskyttelse på ±30 VDC og 3000 VDC intern modulisolation
- Indbygget dobbelt watchdog for modul og kommunikation, med justerbar CJC-offset
- 1 x RS-485-port med understøttelse af DCON og Modbus RTU, 1200 til 115200 bps
2.421,45 kr. pr. stk.
| 1-9 stk. | 2.421,45 kr. | |
|---|---|---|
| 10-30 stk. | 2.301,87 kr. | −5 % |
| 31+ stk. | 2.182,29 kr. | −10 % |
Produktinformation "M-7018-16-G CR 16-kanals termoelementindgang, DCON og Modbus RTU"
M-7018-16-G CR er et 16-kanals differentiel analogindgangsmodul til ingeniører, der skal indlæse termoelement-, spændings- og strømsignaler på et RS-485-netværk. Hver kanal kan konfigureres til et område fra ±15 mV op til ±2,5 V, eller til strømindgang på 0 til +20 mA, +4 til +20 mA eller ±20 mA. Ti termoelementtyper understøttes, herunder J, K, T, E, R, S, B, N og C.
Modulet passer til målingsopgaver, hvor fejlfinding pr. kanal er vigtig. Åbent ledningsbrud kan detekteres for termoelementindgange, og modulet tåler overspænding op til ±30 VDC. Beskyttelse mod elektrostatisk afladning og isolation mellem modulet og omgivelserne gør det robust i krævende installationer. Den indbyggede dobbelte watchdog, som dækker både modulet og kommunikationen, understøtter pålidelig drift uden tilsyn.
Denne variant med gråt kabinet kommunikerer over én RS-485-port med enten DCON eller Modbus RTU, med valgbare baudrater fra 1200 til 115200 bps. Modulet monteres på DIN-skinne og forsynes med +10 til +30 VDC med beskyttelse mod forkert polaritet.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Analoge indgange: | 16 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Grænseflade: | RS-485 |
| Kabinet: | Grå dæksel |
| Montage: | DIN-skinne |
| Porte: | 1 |
| Produkttype: | Analogt indgangsmodul |
| Protokol: | DCON, Modbus RTU |
| Strømindgang: | +10 ~ +30 VDC |
| Isolation: | 3000 VDC |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| Intra-modul isolation | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal |
| Overspænding (IEC 61000-4-5) | ±2 kV til strømforsyningsledning |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation |
| Analogindgang | |
| Kanaler | 16 differentielle |
| Type | Spænding Strøm Termoelement |
| Sensortype | Termoelement: J, K, T, E, R, S, B, N, C |
| Område | Spænding: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2,5 V Strøm: ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA (kræver en valgfri ekstern 125 Ω modstand) |
| Opløsning | 16-bit |
| Nøjagtighed | ±0,1 % af FSR |
| Samplingshastighed | 10 Hz (i alt) |
| Indgangsimpedans | > 400 kΩ |
| Beskyttelse mod fællesspænding | 25 VDC |
| Overspændingsbeskyttelse | ±30 VDC |
| Detektion af åben ledning | Kun til termoelement |
| COM-porte | |
| Porte | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| Protokol | Modbus RTU, DCON |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Indgangsområde | +10 ~ +30 VDC |
| Forbrug | 0.5 W |
| Mekanisk | |
| Mål (mm) | 76 x 120 x 42 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +85 °C |
| Fugtighed | 10 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Downloads
Login
Tilbehør
2AB125R er en DIP-modstand på 125 ohm med en snæver tolerance på 0,1 % og en effektklasse på 1/4 W. Metalfilmkonstruktionen giver en temperaturkoefficient på 50 ppm/℃, hvilket passer til kredsløb, hvor en stabil og veldefineret modstandsværdi er vigtig.Ingeniører vælger typisk denne komponent, når der kræves en præcis fast værdi på et print i DIP-format, og RoHS-certificeringen er relevant, hvor overholdelse af RoHS er specificeret.Modstand: 125 ohmTolerance: 0,1 %Effektklasse: 1/4 WTemperaturkoefficient: 50 ppm/℃
Lignende produkter
Den M-7018-G CR er et DIN-skinnemonteret fjernstyret I/O-modul, der tager imod otte differentielle analoge kanaler og accepterer spændings-, strøm- eller termoelementsignaler på samme hardware. Målinger sendes over en enkelt RS-485-port, hvilket gør det velegnet til distribueret måling i skabe og på maskiner, hvor et seriel netværk allerede er etableret.Hver kanal understøtter et bredt udvalg af termoelementtyper (J, K, T, E, R, S, B, N og C) samt en række spændings- og strømområder med 16-bit opløsning. Isolation på 3000 VDC mellem kanaler og fra modul til bus samt 4 kV ESD-beskyttelse på hver klemme gør, at enheden kan modstå elektrisk støjende industrielle miljøer.Modbus RTU og DCON kan vælges via software, og modulet har en programmerbar watchdog til overvågning af modul og kommunikation. Typiske anvendelser omfatter:BygningsautomationFabriks- og maskinautomationFjernvedligeholdelse og -diagnoseTestudstyrAnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

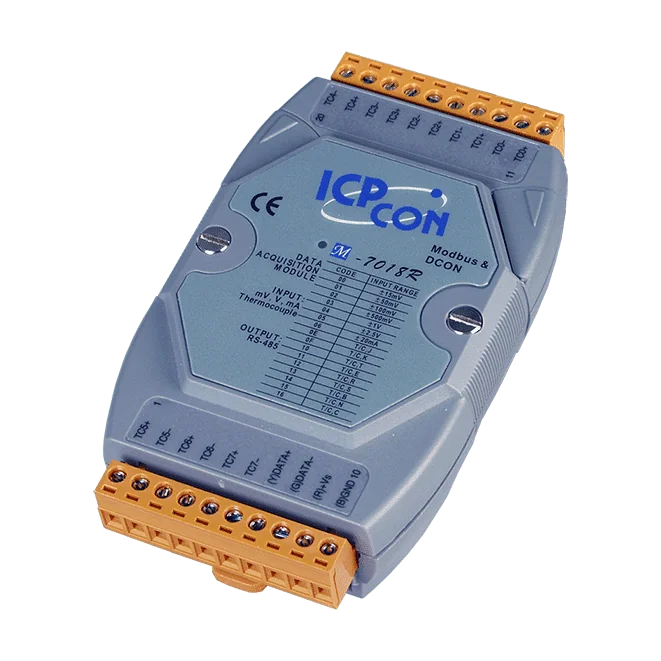

M-7018R-G er et RS-485 analogt indgangsmodul med otte differentielle kanaler til måling af termoelementer, spænding og strøm. Det passer til ingeniører, der skal læse temperaturfølere og behandle signaler på et netværksbaseret DIN-skinnemodul, med valg af Modbus RTU eller DCON i softwaren.Hvorfor vælge M-7018R-G: R-varianten tilføjer et højt niveau af indgangsbeskyttelse med overspændingstolerance op til 240 Vrms og beskyttelse mod 200 VDC fællesspænding. Detektion af åben ledning for termoelementkanaler kan vælges i software, hvilket hjælper med at finde brudte sensorforbindelser. Den grå version er den bestillingsmulighed, som denne annonce dækker.Kanalerne kan konfigureres individuelt, og modulet giver 3000 VDC isolation mellem interne kredsløb, 4 kV ESD-beskyttelse på hver klemme og en indbygget dobbelt watchdog til overvågning af modul og kommunikation. Det er specificeret til drift fra -25 ~ +75 °C.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr
10-kanals termoelementindgangsmodul med DCON- og Modbus-protokoller (grå kabinet). Inkluderer DB-1820 Daughter Board og plastik DIN-skinne (4PAPP-006-G).

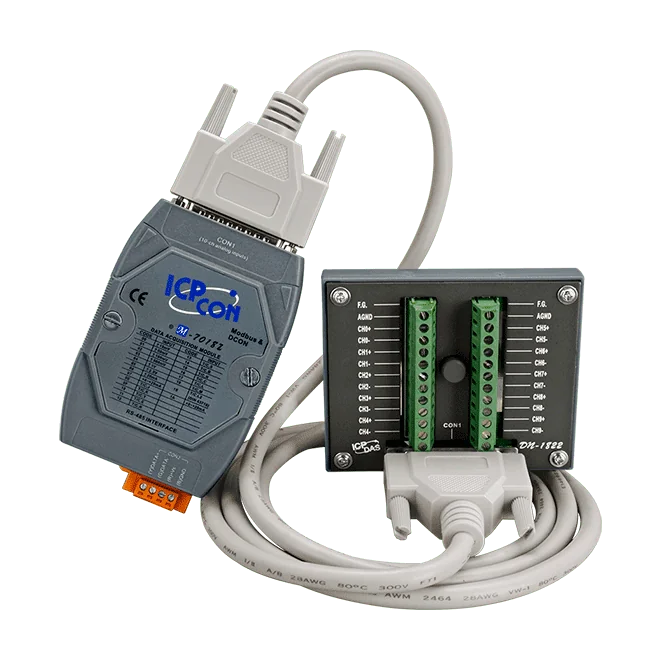

10-kanals termoelementindgangsmodul med DCON- og Modbus-protokoller (grå kabinet). Inkluderer DN-1822 daughter board, CA-252518D-1 1,8 m kabel og plastik DIN-skinne (4PAPP-006-G).
