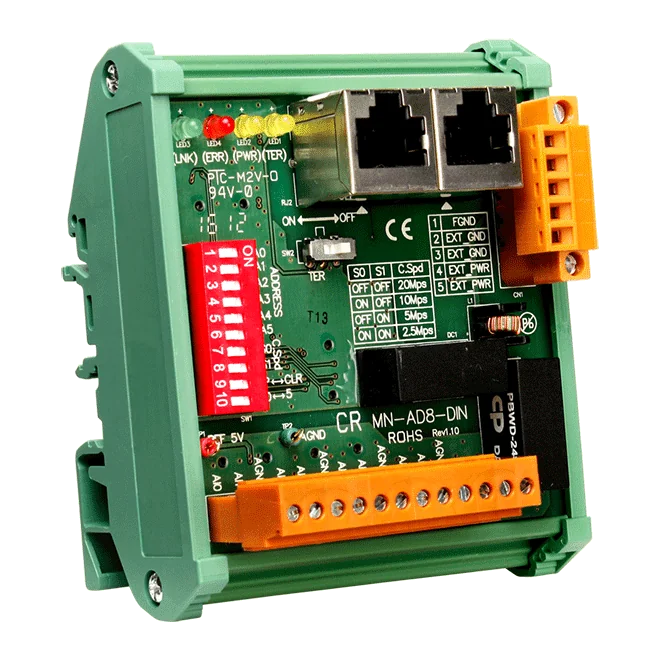

MN-AD8-DIN Motionnet 8-kanals analog indgangsmodul, +/- 10 V, 16-bit

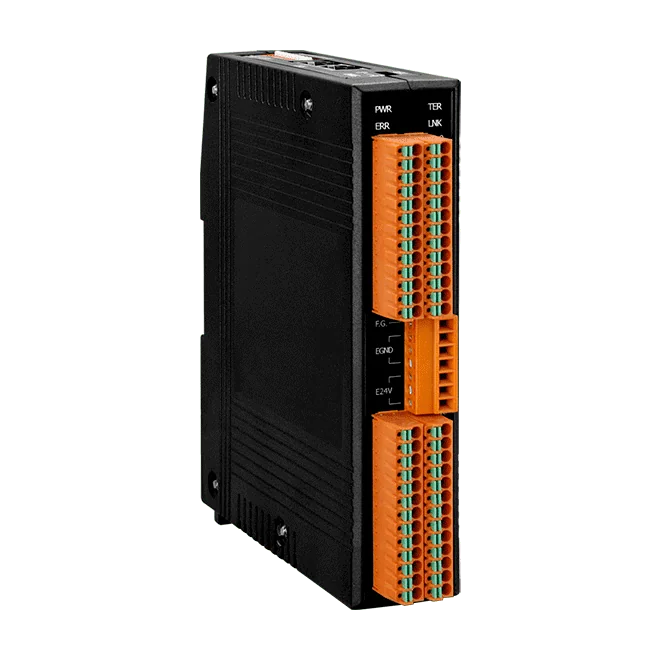

MN-3253 CR tilføjer 32 isolerede digitale indgangskanaler til et Motionnet-netværk, så du kan udvide den fjerntliggende indgangskapacitet uden at trække separat kabling til hvert signal. Hver indgangsport kan konfigureres som NPN eller PNP til 12 til 24 V-sensorer, hvilket forenkler tilpasningen af modulet til de feltenheder, du allerede bruger.Cyklustiden er 15,1 μs pr. enhed ved 20 Mbps, og en fuld linje med 64 moduler dækker 2048 indgangspunkter inden for 0,97 ms. Overførselshastigheden vælges mellem 2,5, 5, 10 eller 20 Mbps med en DIP-switch. Indgangsstatus opdateres automatisk via Motionnet-systemet med et konstant interval, og du kan indstille interrupts på udvalgte indgange, så styringen ikke behøver at polle dem gentagne gange.Modulet giver 3000 Vrms indgangsisolation og adskiller forsyning, kommunikation og I/O for bedre beskyttelse. Statusdioder viser kommunikationstilstand, I/O-tilstand og intern 3,3 V-forsyning, og der er en afslutningsmodstandsswitch. Tilslutning sker via 13-polede aftagelige klemrækker, og plasthuset monteres på en DIN-skinne. Det nominelle driftsområde er 0 til +60 °C.AnvendelserMaskinautomationDistribueret udvidelse af digitale indgange til Motionnet-systemer

MN-3253T CR er et Motionnet-udvidelsesmodul, der tilføjer 32 isolerede digitale indgangskanaler til et distribueret styrenetværk. Hver Motionnet-transmissionslinje kan forbinde op til 64 moduler, så en enkelt linje kan skaleres til 2048 indgangskanaler. Med 64 moduler tilsluttet kan signaler for alle 2048 punkter udveksles inden for 0,97 ms.Hver indgangsport kan konfigureres som NPN eller PNP til 12~24 V signaler, hvilket passer til blandede sensortyper på samme modul. Der er galvanisk adskillelse mellem forsyning, kommunikation og I/O, og der kan indstilles et indgangsændringsinterrupt for udvalgte punkter, så værten ikke behøver at pollere dem kontinuerligt. Statusindikatorer (LED) viser kommunikationstilstand og I/O-aktivitet til idriftsættelse og fejlfinding.Modulet har et plasthus med udtagelige 13-polede klemrækker og monteres på en DIN-skinne. Det er specificeret til drift ved 0 ~ +60 °C og leveres som den RoHS-kompatible klemrække-version af MN-3253-serien.AnvendelserMaskinautomationDistribueret digital indgangsudvidelse på Motionnet-systemer

MN-3254 CR er et distribueret I/O-udvidelsesmodul til Motionnet-systemer, der giver 16 isolerede digitale indgangskanaler og 16 isolerede digitale udgangskanaler i ét DIN-skinnehus. Hver Motionnet-transmissionslinje kan bære op til 64 moduler, så antallet af I/O kan vokse til 1024 indgange og 1024 udgange på ét netværk.Timingen er deterministisk: hver enhed har en cyklustid på 15,1 μs ved 20 Mbps, og I/O-status opdateres automatisk over Motionnet-systemet med et konstant interval. Indgangspunkter kan konfigureres til interrupts, så controlleren ikke behøver at polle indgange, der ikke ændrer sig. Hver indgangsport kan sættes til NPN- eller PNP-drift over 12 til 24 V, og udgangenes frihjulsdioder kan tilsluttes til forskellige forsyningskilder port for port.CR-varianten er RJ-45-stikversionen, der er angivet i bestillingsoplysningerne. Isolation på 3000 Vrms på både de digitale indgange og udgange samt en isoleret 24 VDC-strømindgang på 1000 V medvirker til at adskille feltledningsføringen fra kommunikationsnetværket og logikforsyningen.AnvendelserMaskinautomation

Med MN-3254T tilføjes 16 isolerede digitale indgange og 16 isolerede digitale udgange til et Motionnet-netværk. Hver indgangsport kan indstilles til NPN- eller PNP-drift ved 12 til 24 V, så modulet passer til sensorer med begge typer udgangskonvention.Motionnets overførselshastighed vælges med DIP-kontakt til 2,5, 5, 10 eller 20 Mbps. Ved 20 Mbps er kommunikationstiden pr. enhed 15,1 μs. Strøm, kommunikation og I/O er galvanisk adskilt fra hinanden. Udgangene er open-collector sink-type med en belastning på 200 mA pr. kanal og interne frihjulsdioder, som på hver otte-kanals port kan forbindes til forskellige forsyninger.LED-indikatorer viser kommunikationstilstand, den interne 3,3 V forsyning, kontakten til terminationsmodstanden og I/O-status, hvilket letter idriftsættelse og fejlfinding. Det plastikhus monteres på DIN-skinne og er specificeret til drift ved 0 til +60 °C.AnvendelserMaskinautomationDistribueret I/O på Motionnet-netværk
