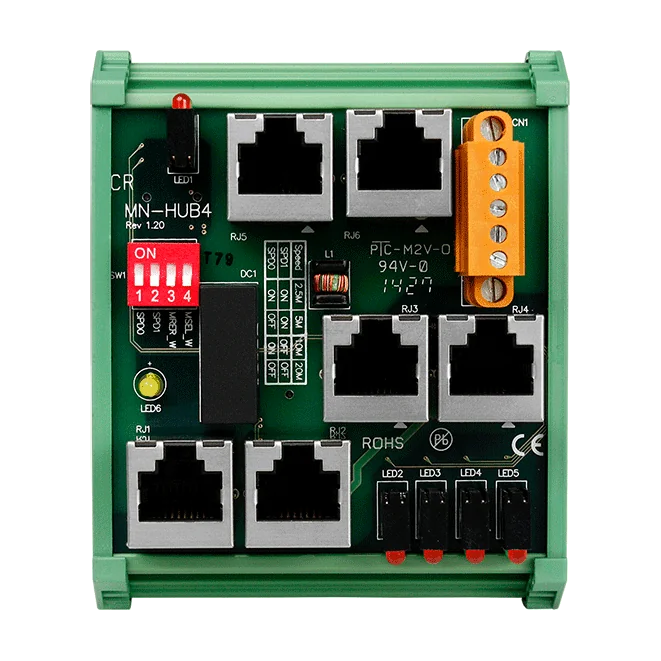

MN-HUB4 CR Distribueret Motionnet 4-port hub-modul, RJ-45-stik

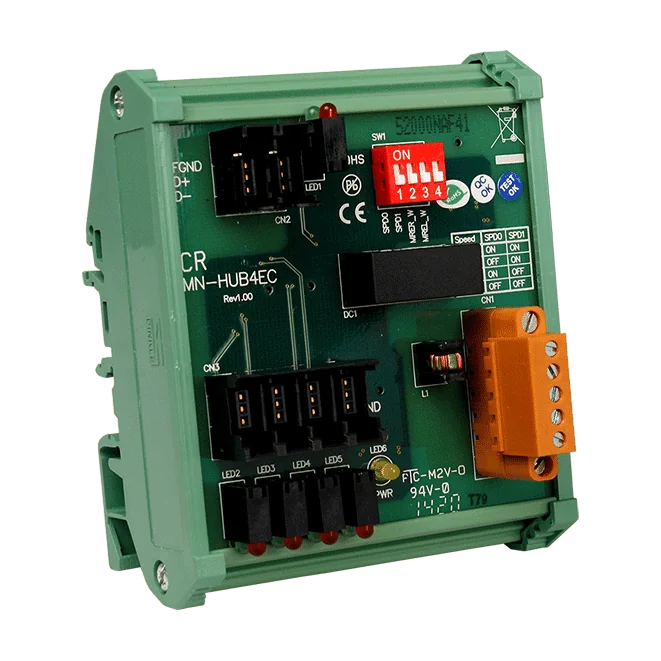

Med MN-HUB4EC kan ingeniører opbygge stjerne- eller træstrukturerede netværk, hvor standard Motionnet kun understøtter en daisy-chain-opsætning. Hver af de fire kanaler har sin egen uafhængige Motionnet-transceiver, så grene kan føres ud fra et centralt punkt.Ved at bruge en hub i stedet for en enkelt kæde kan den samlede kabellængde reduceres og installationen forenkles, hvilket også kan mindske udgifterne til kabling. Modulet bruger Mini-Clamp (e-CON)-stik til kommunikationslinjerne og forsynes med 12 til 24 V.LED'er for hver kanal viser Motionnet-aktivitet, mens statusindikatorerne viser kommunikationstilstanden (forbindelse og fejl). Enheden er specificeret til en driftstemperatur på 0 til +60 °C.AnvendelserMaskinautomationMotionnet-netværk, der kræver stjerne- eller trækabling i stedet for daisy-chain

MN-3253 CR tilføjer 32 isolerede digitale indgangskanaler til et Motionnet-netværk, så du kan udvide den fjerntliggende indgangskapacitet uden at trække separat kabling til hvert signal. Hver indgangsport kan konfigureres som NPN eller PNP til 12 til 24 V-sensorer, hvilket forenkler tilpasningen af modulet til de feltenheder, du allerede bruger.Cyklustiden er 15,1 μs pr. enhed ved 20 Mbps, og en fuld linje med 64 moduler dækker 2048 indgangspunkter inden for 0,97 ms. Overførselshastigheden vælges mellem 2,5, 5, 10 eller 20 Mbps med en DIP-switch. Indgangsstatus opdateres automatisk via Motionnet-systemet med et konstant interval, og du kan indstille interrupts på udvalgte indgange, så styringen ikke behøver at polle dem gentagne gange.Modulet giver 3000 Vrms indgangsisolation og adskiller forsyning, kommunikation og I/O for bedre beskyttelse. Statusdioder viser kommunikationstilstand, I/O-tilstand og intern 3,3 V-forsyning, og der er en afslutningsmodstandsswitch. Tilslutning sker via 13-polede aftagelige klemrækker, og plasthuset monteres på en DIN-skinne. Det nominelle driftsområde er 0 til +60 °C.AnvendelserMaskinautomationDistribueret udvidelse af digitale indgange til Motionnet-systemer

MN-3253T CR er et Motionnet-udvidelsesmodul, der tilføjer 32 isolerede digitale indgangskanaler til et distribueret styrenetværk. Hver Motionnet-transmissionslinje kan forbinde op til 64 moduler, så en enkelt linje kan skaleres til 2048 indgangskanaler. Med 64 moduler tilsluttet kan signaler for alle 2048 punkter udveksles inden for 0,97 ms.Hver indgangsport kan konfigureres som NPN eller PNP til 12~24 V signaler, hvilket passer til blandede sensortyper på samme modul. Der er galvanisk adskillelse mellem forsyning, kommunikation og I/O, og der kan indstilles et indgangsændringsinterrupt for udvalgte punkter, så værten ikke behøver at pollere dem kontinuerligt. Statusindikatorer (LED) viser kommunikationstilstand og I/O-aktivitet til idriftsættelse og fejlfinding.Modulet har et plasthus med udtagelige 13-polede klemrækker og monteres på en DIN-skinne. Det er specificeret til drift ved 0 ~ +60 °C og leveres som den RoHS-kompatible klemrække-version af MN-3253-serien.AnvendelserMaskinautomationDistribueret digital indgangsudvidelse på Motionnet-systemer

MN-3254 CR er et distribueret I/O-udvidelsesmodul til Motionnet-systemer, der giver 16 isolerede digitale indgangskanaler og 16 isolerede digitale udgangskanaler i ét DIN-skinnehus. Hver Motionnet-transmissionslinje kan bære op til 64 moduler, så antallet af I/O kan vokse til 1024 indgange og 1024 udgange på ét netværk.Timingen er deterministisk: hver enhed har en cyklustid på 15,1 μs ved 20 Mbps, og I/O-status opdateres automatisk over Motionnet-systemet med et konstant interval. Indgangspunkter kan konfigureres til interrupts, så controlleren ikke behøver at polle indgange, der ikke ændrer sig. Hver indgangsport kan sættes til NPN- eller PNP-drift over 12 til 24 V, og udgangenes frihjulsdioder kan tilsluttes til forskellige forsyningskilder port for port.CR-varianten er RJ-45-stikversionen, der er angivet i bestillingsoplysningerne. Isolation på 3000 Vrms på både de digitale indgange og udgange samt en isoleret 24 VDC-strømindgang på 1000 V medvirker til at adskille feltledningsføringen fra kommunikationsnetværket og logikforsyningen.AnvendelserMaskinautomation
