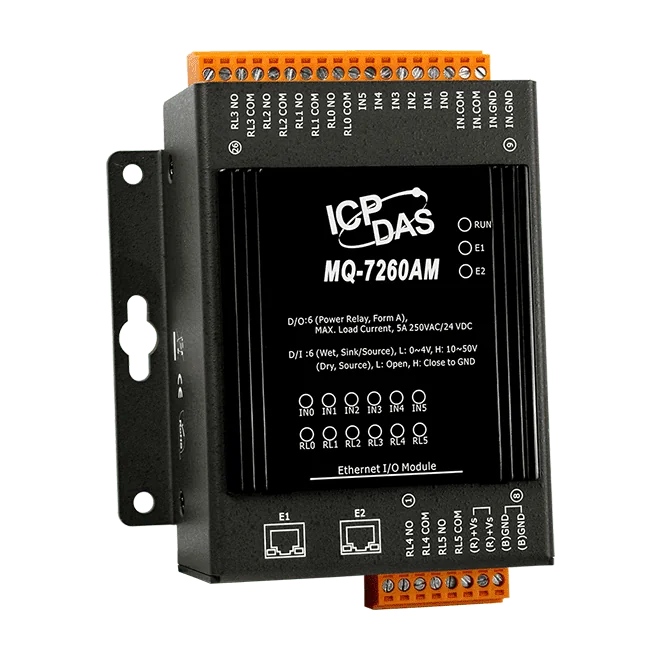

MQ-7260AM MQTT I/O-modul med 6 digitale indgange og 6 effektrelæudgange
MQTT- og Modbus TCP Ethernet I/O-modul med 6 tørre/våde digitale indgange, 6 Form A-effektrelæudgange og en 2-port switch til daisy-chain-forkabling.
- Seks digitale indgange, der understøtter tørre og våde kontakttyper
- Seks Form A (SPST N.O.) effektrelæer med 5 A @ 250 VAC/24 VDC (ohmsk last)
- Understøttelse af MQTT 3.1 og Modbus TCP
- Indbygget webserver med web-HMI til konfiguration og overvågning
- 2-port Ethernet-switch med LAN-bypass til daisy-chain-forkabling
- Dobbelt watchdog: modul og kommunikation (programmerbar)
2.257,03 kr. pr. stk.
| 1-9 stk. | 2.257,03 kr. | |
|---|---|---|
| 10-30 stk. | 2.189,76 kr. | −3 % |
| 31+ stk. | 2.144,92 kr. | −5 % |
Produktinformation "MQ-7260AM MQTT I/O-modul med 6 digitale indgange og 6 effektrelæudgange"
Den MQ-7260AM CR er et Ethernet I/O-modul til tilslutning af digitale sensorer og skift af laster i IIoT-installationer. Det kombinerer seks digitale indgange, som accepterer både tørre og våde kontakter, med seks Form A-effektrelæudgange, og rapporterer status via MQTT 3.1 eller Modbus TCP.
En indbygget webserver giver en browserbaseret brugerflade, der kan tilgås fra computer eller mobilenhed, til konfiguration af modulet, overvågning af netværks- og I/O-status samt skift af relæudgange. En 2-port 10/100 Base-TX-switch med LAN-bypass understøtter daisy-chain-forkabling, og to watchdogs (modul og kommunikation) er tilgængelige til overvågning.
Modulet tilbyder optisk isolation med 3000 VDC transient overspændingsbeskyttelse, men der er ingen kanal-til-kanal-isolation. Til induktive laster skal der monteres en fri-hjulsdiode på DC-kredsløb eller en metaloxidvaristor på AC-kredsløb for at beskytte relækontakterne og forlænge relæernes levetid.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Product type: | Ethernet I/O Module |
|---|---|
| Interface: | Ethernet |
| Protocol: | Modbus TCP, MQTT 3.1 |
| Digital inputs: | 6 |
| Relay outputs: | 6 |
| Ports: | 2 |
| Isolation: | Optical, 3000 VDC |
| Power input: | +12 ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metal |
Specifikationer
| Software | |
|---|---|
| Indbygget webserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal og ±8 kV luft for tilfældigt punkt |
| Overspænding (IEC 61000-4-5) | ±2 kV til strømforsyningsledning |
| LED-indikatorer | |
| Status | Drift, Ethernet, I/O |
| Digital indgang | |
| Kanaler | 6 |
| Type | Tør kontakt Våd kontakt |
| Sink/Source (NPN/PNP) | Tør: Source Våd: Sink/Source |
| ON-spændingsniveau | Tør: Lukket til GND Våd: +10 ~ +50 VDC |
| OFF-spændingsniveau | Tør: Åben Våd: +4 VDC maks. |
| Indgangsimpedans | 10 kΩ |
| Overspændingsbeskyttelse | +70 VDC |
| Effektiv afstand | 500 m maks. |
| Relæudgang | |
| Kanaler | 6 |
| Type | Effektrelæ, Form A (SPST N.O.) |
| Kontaktbelastning | 5 A @ 250 VAC/24 VDC (resistiv belastning) |
| Driftstid | 10 ms maks. |
| Frigivelsestid | 5 ms maks. |
| Elektrisk holdbarhed | 10^5 ops. |
| Mekanisk levetid | 2 × 10^7 operationer. |
| Værdi ved tænding | Programmerbar |
| Sikker værdi | Programmerbar |
| Ethernet | |
| Porte | 2 x RJ-45, 10/100 Base-TX, switchporte |
| LAN-bypass | Ja |
| Protokol | MQTT 3.1 Modbus TCP |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Forbrug | 3,6 W maks. |
| Forsynet fra klemrække | +12 ~ +48 VDC |
| Mekanisk | |
| Kabinet | Metal |
| Mål (mm) | 97 x 120 x 42 (W x L x H) |
| Installation | DIN-skinne eller vægmontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
