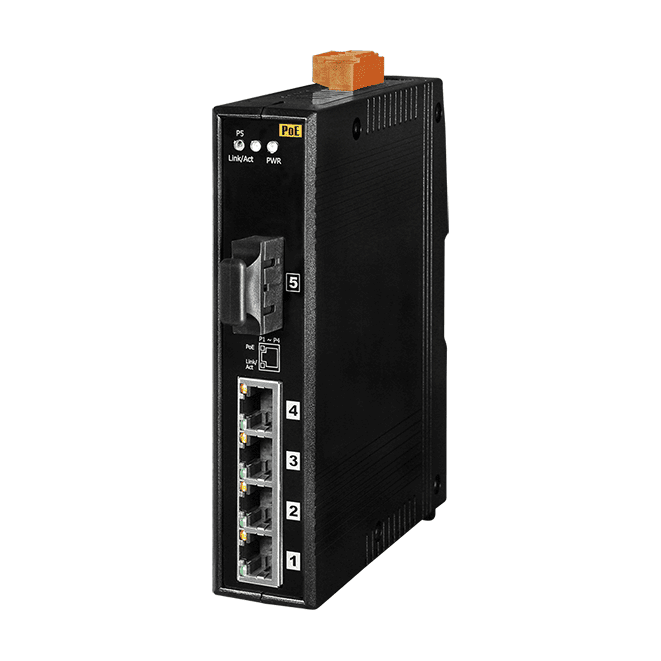

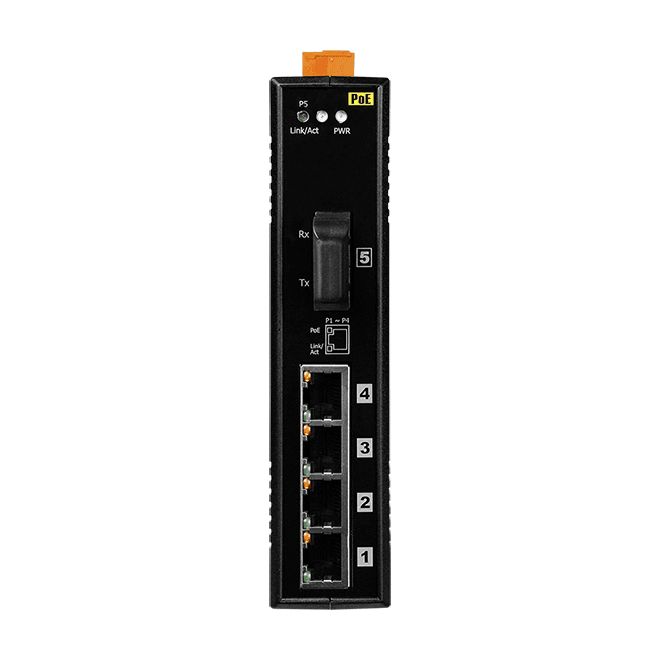

NS-205PFC-24V PoE PSE Ethernet-switch, 4-port 10/100 + 1 multi-mode fiber SC
Ustyret 4-port PoE (PSE) Ethernet-switch med én multi-mode SC-fiberport, op til 15,4 W pr. PoE-port og 24 VDC-indgang til DIN-skinneinstallationer.
- Fire 10/100Base-TX RJ-45-porte plus én 100Base-FX multi-mode fiberport med SC-stik
- Fire PoE-porte, der fungerer som PSE, op til 15,4 W pr. kanal, 100 % IEEE 802.3af-kompatibel
- Automatisk registrering af strømforsynede enheder med automatisk strømstyring
- Understøttelse af multi-mode fiber over 50/125, 62,5/125 eller 100/140 μm kabel, op til 2 km
- Store-and-forward-switching med 1024-indgangs MAC-tabel og 512 Kbit rammebuffer-hukommelse
- 1500 Vrms isolation i 1 minut
1.920,84 kr. pr. stk.
| 1-9 stk. | 1.920,84 kr. | |
|---|---|---|
| 10-30 stk. | 1.868,53 kr. | −3 % |
| 31+ stk. | 1.823,68 kr. | −5 % |
Produktinformation "NS-205PFC-24V PoE PSE Ethernet-switch, 4-port 10/100 + 1 multi-mode fiber SC"
NS-205PFC-24V CR er en ustyret Ethernet-switch, der kombinerer fire 10/100Base-TX RJ-45-porte, hvoraf fire fungerer som Power Sourcing Equipment (PSE) til Power over Ethernet, med én 100Base-FX multi-mode fiberport udstyret med SC-stik. Den gør det muligt for ingeniører at forsyne flere strømforsynede enheder fra én forsyning i skabet, mens netværkstrafikken føres over fiber, hvor elektrisk støj eller afstand ellers ville begrænse kobberforbindelser.
Hver PoE-port leverer op til 15,4 W og registrerer automatisk tilsluttede strømforsynede enheder og styrer strømforsyningen derefter. Fiberporten kører med 100 Mbps over multi-mode kabel med et angivet budget på 12 dBm og en afstand på op til 2 km ved fuld duplex-drift. Enheden accepterer en 24 VDC-indgang og har et boost-trin til 48 VDC for PoE-udgangen, hvilket passer på steder, hvor en 48 VDC-forsyning ikke er tilgængelig.
Switchen bruger store-and-forward-behandling med wire-speed-switching og IEEE 802.3x-flowkontrol. Den er specificeret til en isolation på 1500 Vrms i et minut og et driftstemperaturområde fra -30 °C til +75 °C. Det plastik-hus monteres på en DIN-skinne.
Anvendelser
- Strømforsyning af PoE-enheder fra en centraliseret 24 VDC-forsyning
- Forlængelse af Ethernet-forbindelser over multi-mode fiber, hvor støj eller afstand er en udfordring
- PoE-distribution på steder uden en 48 VDC-strømforsyning
| Product type: | Ethernet switch |
|---|---|
| Interface: | RJ-45, SC fibre |
| Ports: | 4 x RJ-45, 1 x SC |
| PoE: | PSE, 15.4 W per port |
| Isolation: | 1500 Vrms 1 min |
| Power input: | +18 ~ +32 VDC |
| Operating temperature: | -30 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Plastic |
Specifikationer
| EMS-beskyttelse | |
|---|---|
| ESD (IEC 61000-4-2) | ± 4 kV kontakt |
| LED-indikatorer | |
| Status | Strøm, Link/Act, strømenhed registreret |
| Ethernet | |
| Porte | 4 x RJ-45, 10/100Base-TX |
| Standarder | IEEE 802.3, 802.3u, 802.3x, 802.3af (Power over Ethernet) |
| Procestype | Store & forward; wire speed-skift |
| MAC-tabel | 1024 |
| Hukommelsesbåndbredde | 3,2 Gbps |
| Hukommelse til billedbuffer | 512 Kbit |
| Flowkontrol | IEEE 802.3x flowkontrol, backpressure-flowkontrol |
| Isolation | 1500 Vrms 1 minut |
| PoE-teknologi | |
| PoE-overholdelse | 100 % IEEE 802.3af-kompatibel |
| PoE-effekt | Op til 15,4 watt pr. kanal |
| PoE-drift | Automatisk detektion og strømstyring |
| PoE-pinkonfiguration | V+ (stift 1,2), V- (stift 3,6) |
| PoE-frakoblingstilstand | DC-afbryder |
| Fiber | |
| Porte | 1 x 100 Base-FX, SC-stik |
| Tilstand | Multimode |
| Fiberkabel | 50/125, 62.5/125 or 100/140 μm |
| Afstand | 2 km (62,5/125 μm anbefalet) for fuld duplex |
| Bølgelængde | 1300 or 1310nm |
| TX-udgang | -20 dBm min. -14 dBm maks. |
| RX-følsomhed | -32 dBm |
| RX-overbelastning | -8 dBm |
| Budget | 12 dBm |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Indgangsområde | +18 ~ +32 VDC |
| Forbrug | 0,24 A @ 24 VDC uden PD-belastning; 3,2 A @ 24 VDC med PD fuld belastning; 4,6 A @ 18 VDC med PD fuld belastning |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 31 x 157 x 113 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -30 °C ~ +75 °C |
| Opbevaringstemperatur | -40 °C ~ +85 °C |
| Fugtighed | 10% ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
