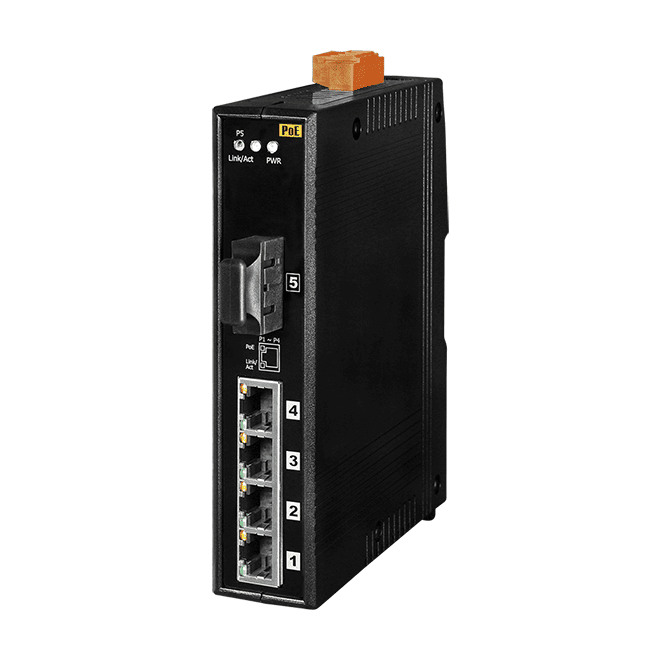

NS-205PFCS-24V PoE-switch, 4-port 10/100Base-TX PSE + 1 single-mode SC-fiber
Uadministreret 4-port PoE (PSE) Ethernet-switch med én 100Base-FX single-mode SC-fiberport til forbindelser op til 30 km, forsynet fra en 24 VDC-indgang.
- Én 100Base-FX single-mode fiberport med SC-stik til forbindelser op til 30 km
- Fire 10/100Base-TX RJ-45-porte med PoE Power Sourcing Equipment (PSE)-drift
- Op til 15,4 W pr. PoE-kanal, 100% IEEE 802.3af-kompatibel
- Automatisk registrering af strømforsynede enheder og strømstyring pr. port
- Store-and-forward-switching med IEEE 802.3x flow control og 1024-indgangs MAC-tabel
- 24 VDC-indgang (+18 til +32 VDC) med beskyttelse mod omvendt polaritet
1.958,21 kr. pr. stk.
| 1-9 stk. | 1.958,21 kr. | |
|---|---|---|
| 10-30 stk. | 1.905,90 kr. | −3 % |
| 31+ stk. | 1.861,05 kr. | −5 % |
Produktinformation "NS-205PFCS-24V PoE-switch, 4-port 10/100Base-TX PSE + 1 single-mode SC-fiber"
NS-205PFCS-24V er en uadministreret industriel Ethernet-switch, der kombinerer fire 10/100Base-TX-porte, som hver kan levere strøm over Ethernet til en tilsluttet enhed, med én single-mode fiberuplink. Den er velegnet til ingeniører, der skal fordele strøm og data til fjernplacerede strømforsynede enheder fra ét sted uden at trække separate forsyningskabler.
Hver PoE-port fungerer som Power Sourcing Equipment og registrerer automatisk strømforsynede enheder og styrer strømmen pr. port op til 15,4 W i henhold til IEEE 802.3af. Fiberporten kører med 100 Mbps over afstande på op til 30 km, og den optiske transmission forhindrer elektrisk støj i at påvirke forbindelsen. Et 24 VDC til 48 VDC boost-trin gør det muligt at køre PoE-funktionen, hvor en 48 VDC-forsyning ikke er tilgængelig.

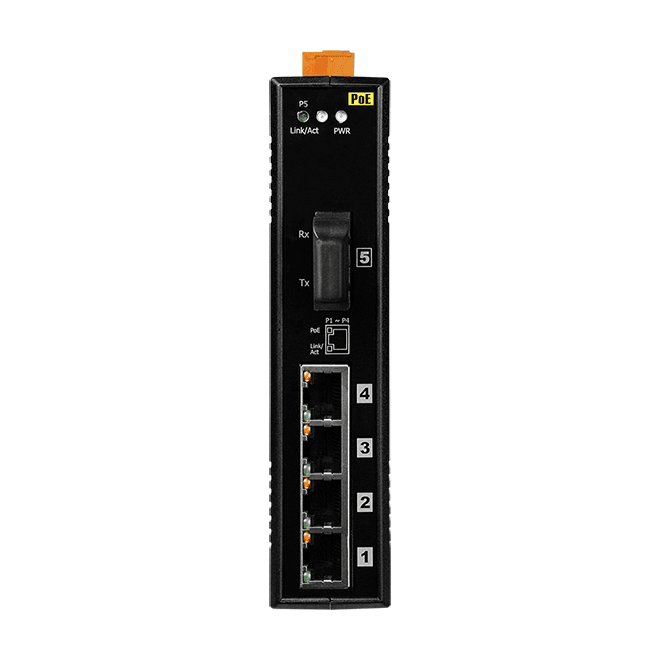

Enheden er bygget til DIN-skinnemontage i et plasthus med et driftsområde på -30 °C til +75 °C og en 24 VDC-indgang på +18 til +32 VDC med beskyttelse mod omvendt polaritet. Statusindikatorer viser forsyning, forbindelse og aktivitet samt om en strømforsynet enhed er registreret.
Anvendelser
- Centraliseret strømfordeling til PoE-strømforsynede enheder
- Langdistance-fiberforbindelser på op til 30 km mellem netværkssegmenter
- Installationer, hvor elektrisk støj kan påvirke kobberbaserede Ethernet-forbindelser
- PoE-installationer, hvor kun en 24 VDC-forsyning er tilgængelig
| Product type: | Ethernet switch |
|---|---|
| Interface: | RJ-45, SC |
| Protocol: | IEEE 802.3af |
| Ports: | 4 x RJ-45, 1 x SC fiber |
| PoE: | PSE, 15.4 W per port |
| Isolation: | 1500 Vrms |
| Power input: | +18 ~ +32 VDC |
| Operating temperature: | -30 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Plastic |
Specifikationer
| EMS-beskyttelse | |
|---|---|
| ESD (IEC 61000-4-2) | ± 4 kV kontakt |
| LED-indikatorer | |
| Status | Strøm, Link/Act, strømenhed registreret |
| Ethernet | |
| Porte | 4 x RJ-45, 10/100Base-TX |
| Standarder | IEEE 802.3, 802.3u, 802.3x, 802.3af (Power over Ethernet) |
| Procestype | Store & forward; wire speed-skift |
| MAC-tabel | 1024 |
| Hukommelsesbåndbredde | 3,2 Gbps |
| Hukommelse til billedbuffer | 512 Kbit |
| Flowkontrol | IEEE 802.3x flowkontrol, backpressure-flowkontrol |
| Isolation | 1500 Vrms 1 minut |
| PoE-teknologi | |
| PoE-overholdelse | 100 % IEEE 802.3af-kompatibel |
| PoE-effekt | Op til 15,4 watt pr. kanal |
| PoE-drift | Automatisk detektion og strømstyring |
| PoE-pinkonfiguration | V+ (stift 1,2), V- (stift 3,6) |
| PoE-frakoblingstilstand | DC-afbryder |
| Fiber | |
| Porte | 1 x 100 Base-FX, SC-stik |
| Tilstand | Singlemode |
| Fiberkabel | 8.3/125, 8.7/125, 9/125 or 10/125 μm |
| Afstand | 30 km (9/125 μm anbefales) for fuld duplex |
| Bølgelængde | 1300 or 1310nm |
| TX-udgang | -15 dBm min. -8 dBm maks. |
| RX-følsomhed | -34 dBm |
| RX-overbelastning | -5 dBm |
| Budget | 19 dBm |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Indgangsområde | +18 ~ +32 VDC |
| Forbrug | 0,24 A @ 24 VDC uden PD-belastning; 3,2 A @ 24 VDC med PD fuld belastning; 4,6 A @ 18 VDC med PD fuld belastning |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 31 x 157 x 113 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -30 °C ~ +75 °C |
| Opbevaringstemperatur | -40 °C ~ +85 °C |
| Fugtighed | 10% ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
