NS-205PFCS-60-24V PoE-switch, 4-port PSE + 1 SC single-mode 60 km fiber
Uadministreret 4-port 10/100 Mbps PoE (PSE) Ethernet-switch med én 100Base-FX single-mode SC fiberport til forbindelser op til 60 km, forsynet fra 24 VDC.
- 1 x 100Base-FX single-mode SC fiberport plus 4 x 10/100Base-TX RJ-45-porte
- Fire PSE PoE-porte, der leverer op til 15,4 W pr. kanal til IEEE 802.3af-strømforsynede enheder
- Automatisk registrering af strømforsynede enheder og strømstyring pr. port
- Fiberforbindelsens længde op til 60 km (9/125 μm anbefales til fuld duplex)
- Indgangsområde +18 ~ +32 VDC med beskyttelse mod omvendt polaritet
- Store-and-forward-switching med IEEE 802.3x flowkontrol
2.189,91 kr. pr. stk.
| 1-9 stk. | 2.189,91 kr. | |
|---|---|---|
| 10-30 stk. | 2.122,64 kr. | −3 % |
| 31+ stk. | 2.077,80 kr. | −5 % |
Produktinformation "NS-205PFCS-60-24V PoE-switch, 4-port PSE + 1 SC single-mode 60 km fiber"

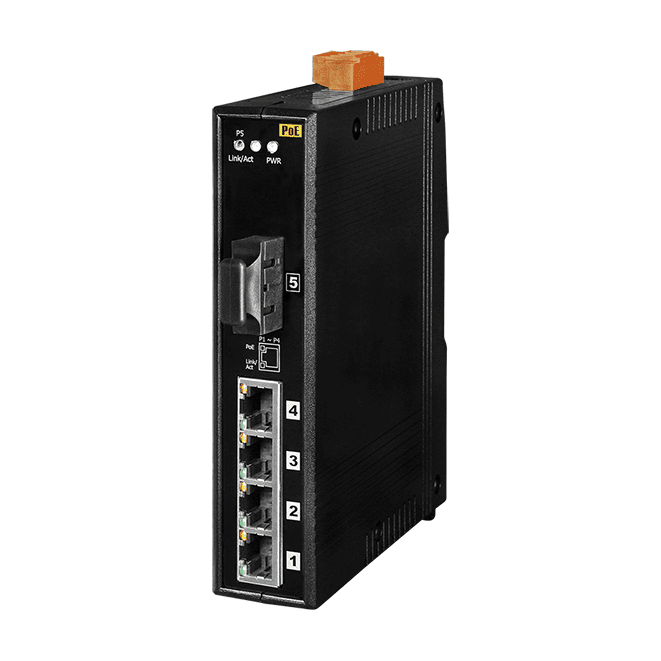

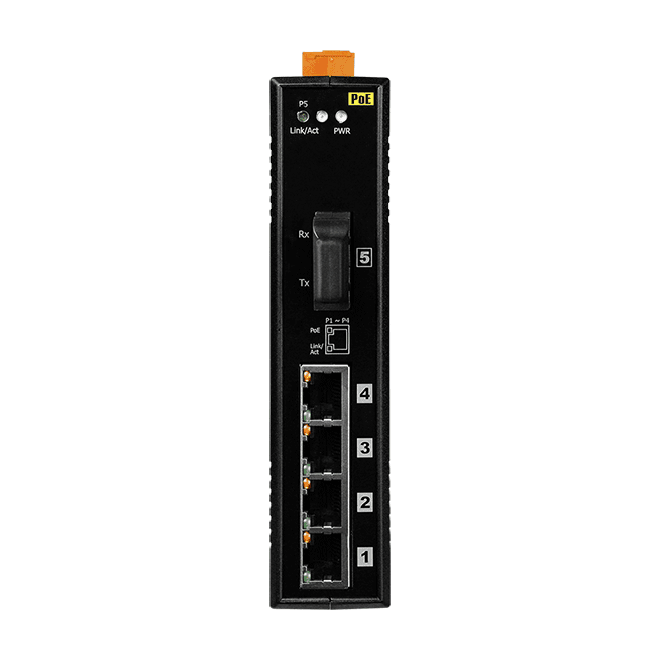

Den NS-205PFCS-60-24V er en uadministreret industriel Ethernet-switch, der kombinerer fire 10/100Base-TX kobberporte, hver fungerende som Power Sourcing Equipment (PSE)-port, med en enkelt 100Base-FX single-mode SC fiberuplink. Den er beregnet til ingeniører, der skal forsyne fjerntliggende IEEE 802.3af-enheder fra ét centralt sted og samtidig transportere data over en lang fiberstrækning.
Hver PoE-port leverer op til 15,4 W og registrerer automatisk tilsluttede strømforsynede enheder, og strømmen styres pr. port. Fiberforbindelsen er specificeret til op til 60 km, og 9/125 μm fiber anbefales for fuld duplex-drift. Da forbindelsen er optisk, er den mindre udsat for elektrisk støj end et kobbersegment af samme længde.

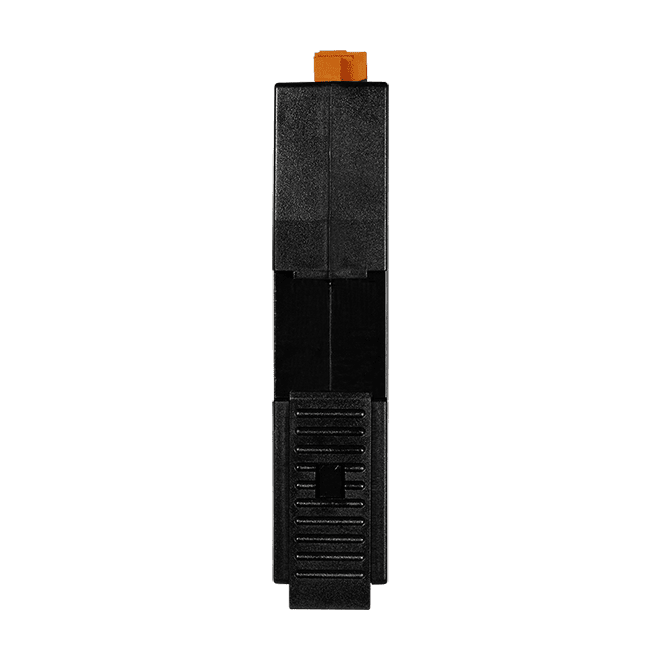

Enheden accepterer en 24 VDC-indgang fra +18 til +32 VDC med beskyttelse mod omvendt polaritet, og et internt boost-trin gør det muligt at levere PoE, hvor en 48 VDC-forsyning ikke er tilgængelig. Husets plastik-DIN-skinnemontering er specificeret til drift ved -30 °C til +75 °C.
Anvendelser
- Forsyning af IEEE 802.3af-strømforsynede enheder på en fjernlokation fra en central switch
- Langdistance single-mode fiberforbindelser mellem Ethernet-netværkssegmenter
- Lokationer uden 48 VDC-forsyning, hvor 24 VDC skal boostes til PoE
| Product type: | Ethernet switch |
|---|---|
| Interface: | RJ-45, SC fibre |
| Protocol: | IEEE 802.3af (PoE) |
| Ports: | 4 x RJ-45 + 1 x SC |
| PoE: | PSE, 15.4 W per port |
| Isolation: | 1500 Vrms |
| Power input: | +18 ~ +32 VDC |
| Operating temperature: | -30 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Plastic |
Specifikationer
| EMS-beskyttelse | |
|---|---|
| ESD (IEC 61000-4-2) | ± 4 kV kontakt |
| LED-indikatorer | |
| Status | Strøm, Link/Act, strømenhed registreret |
| Ethernet | |
| Porte | 4 x RJ-45, 10/100Base-TX |
| Standarder | IEEE 802.3, 802.3u, 802.3x, 802.3af (Power over Ethernet) |
| Procestype | Store & forward; wire speed-skift |
| MAC-tabel | 1024 |
| Hukommelsesbåndbredde | 3,2 Gbps |
| Hukommelse til billedbuffer | 512 Kbit |
| Flowkontrol | IEEE 802.3x flowkontrol, backpressure-flowkontrol |
| Isolation | 1500 Vrms 1 minut |
| PoE-teknologi | |
| PoE-overholdelse | 100 % IEEE 802.3af-kompatibel |
| PoE-effekt | Op til 15,4 watt pr. kanal |
| PoE-drift | Automatisk detektion og strømstyring |
| PoE-pinkonfiguration | V+ (stift 1,2), V- (stift 3,6) |
| PoE-frakoblingstilstand | DC-afbryder |
| Fiber | |
| Porte | 1 x 100 Base-FX, SC-stik |
| Tilstand | Singlemode |
| Fiberkabel | 8.3/125, 8.7/125, 9/125 or 10/125 μm |
| Afstand | 60 km (9/125 μm anbefalet) til fuld duplex |
| Bølgelængde | 1300 or 1310nm |
| TX-udgang | -5 dBm min. 0 dBm maks. |
| RX-følsomhed | -34 dBm |
| RX-overbelastning | -5 dBm |
| Budget | 30 dBm |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Indgangsområde | +18 ~ +32 VDC |
| Forbrug | 0,24 A @ 24 VDC uden PD-belastning; 3,2 A @ 24 VDC med PD fuld belastning; 4,6 A @ 18 VDC med PD fuld belastning |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 31 x 157 x 113 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -30 °C ~ +75 °C |
| Opbevaringstemperatur | -40 °C ~ +85 °C |
| Fugtighed | 10% ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
