NS-206AFT-T Uovervåget Ethernet-switch, 4x RJ-45 + 2x 100Base-FX ST

NS-206AFC-T CR er en uadministreret industriel Ethernet-switch, der kombinerer fire RJ-45-kobberporte med to 100Base-FX multimode-fiberporte udstyret med SC-stik. Den er beregnet til at forbinde enheder over kobber, mens oplinket eller længere strækninger føres over fiber, hvor elektrisk støj ellers kunne være et problem. Transmission sker med 100 Mbps over afstande op til 2 km, når der anvendes 62,5/125 μm fiber.Switchen accepterer et bredt forsyningsområde på +12 til +48 VDC med redundante strøminputs og beskyttelse mod omvendt polaritet, så den kan forsynes fra flere almindelige DC-standarder uden ekstern konverter. Et relæalarmudgang og statusdioder (PWR1, PWR2, PWR_Fault, Link/Act, 10/100M) giver overblik over strøm- og linkstatus.Dens store-and-forward-switching, 2048-indgangs MAC-tabel og IEEE 802.3x flowkontrol gør den egnet til enkle, uadministrerede netværkssegmenter. Den monteres på en DIN-skinne og har et driftsområde fra -30 °C til +75 °C.AnvendelserIndustrielle automationsnetværk, hvor elektrisk støj kan påvirke kobberforbindelserTilslutning af fjerntliggende Ethernet-enheder over multimode-fiberstrækninger på op til 2 kmInstallationer med redundante DC-forsyninger i området +12 til +48 VDC

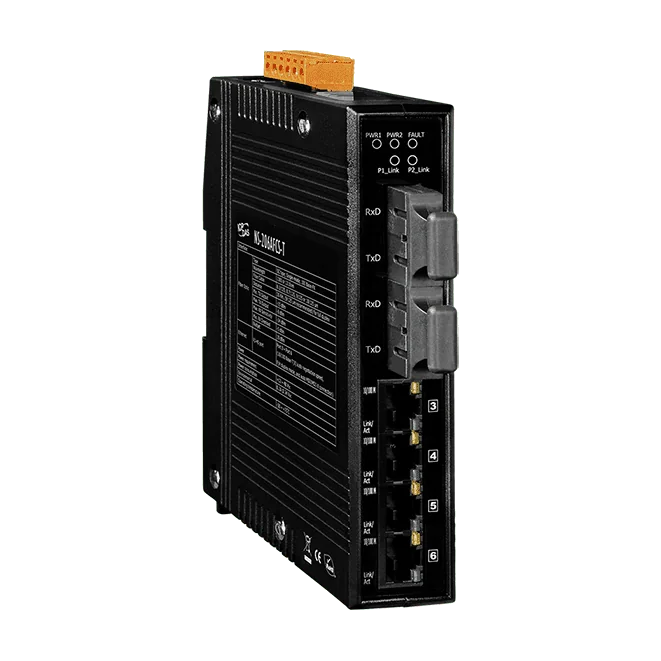

Den NS-206AFCS-T CR er en uadministreret Ethernet-switch, der kombinerer fire RJ-45-kobberporte med to singlemode-fiberporte. Den egner sig til industrielle Ethernet-segmenter, der skal overbrygge en lang afstand eller holde signalerne isoleret fra elektrisk støj, med fiberforbindelser på op til 30 km.Strømforsyningen sker via redundante indgange, der accepterer +12 til +48 VDC, så enheden kan forsynes fra almindelige industrielle strømforsyninger uden en ekstern omformer. Et relæalarmudgang samt indikatorerne PWR1, PWR2 og PWR_Fault hjælper med overvågning af forsyningssiden.Store-and-forward-behandling, IEEE 802.3x flowkontrol og beskyttelse mod broadcast-storme understøtter stabil drift på netværket. Det DIN-skinnemonterede plasthus er specificeret til driftstemperaturer fra -30 °C til +75 °C.AnvendelserIndustrielle Ethernet-forbindelser, hvor elektrisk støj er en bekymringLangdistance punkt-til-punkt fiberforbindelser op til 30 kmAutomationssystemer forsynet fra almindelige 12 til 48 VDC strømforsyninger

NS-206AFCS-60T CR er en uhåndteret Ethernet-switch, der kombinerer fire 10/100Base-TX RJ-45-porte med to 100Base-FX enkelt-mode fiberporte med SC-stik. Den passer til ingeniører, der skal forlænge et industrielt Ethernet-segment over en lang fiberstrækning, samtidig med at kobberdelen forbliver enkel at tilslutte.Fiberforbindelser påvirkes ikke af elektrisk støj, hvilket bidrager til stabil kommunikation i elektrisk støjende anlægsmiljøer. Enkelt-mode fiberudgaven understøtter en forbindelsesafstand på op til 60 km, og 9/125 μm fiber anbefales til fuld duplex-drift.Switchen accepterer to redundante +12 ~ +48 VDC-indgange med polaritetsbeskyttelse, så den kan køre fra almindelige industrielle DC-forsyninger uden ekstern konverter. Et relæalarmudgang og et driftstemperaturområde på -30 °C ~ +75 °C fuldender en DIN-skinnemonteret enhed, der er egnet til installation i skabe.AnvendelserEthernet-forbindelser over lange afstande via enkelt-mode fiber, op til 60 kmIndustrielle Ethernet-segmenter, hvor immunitet over for elektrisk støj er påkrævetInstallationer der kører fra almindelige industrielle 12 til 48 VDC strømforsyninger

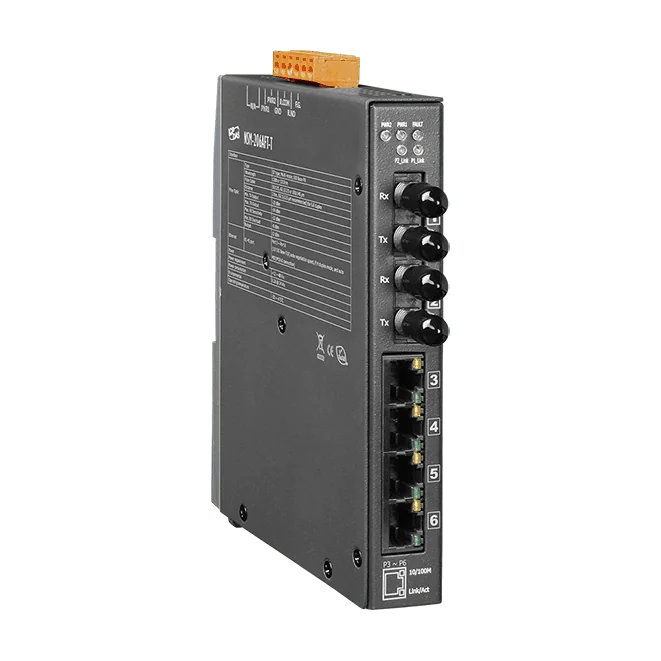

NSM-206AFT-T CR er en uadministreret Ethernet-switch, der forbinder fire RJ-45-kobbersegmenter og to multimode-fiberforbindelser i ét kompakt DIN-skinnemodul. Den egner sig til ingeniører, der skal transportere Ethernet-trafik over lange afstande eller gennem elektrisk støjende områder uden at skulle konfigurere switchen.Store-and-forward-behandling, en MAC-tabel med 2048 poster og 1 Mbit rammebuffer-hukommelse understøtter stabil trafikhåndtering, med IEEE 802.3x og back-pressure flowkontrol. Beskyttelse mod broadcast-storme hjælper med at begrænse konsekvenserne af oversvømmelse for tilsluttede enheder. To redundante strømindgange accepterer +12 til +48 VDC med beskyttelse mod omvendt polaritet og et relæalarmudgang til signalering af strømfejl.Egnet til blandede kobber- og fiber-Ethernet-layouts i skabeMetalhus, IP30-klassificering og et driftsområde på -30 °C til +75 °CAnvendelserForlængelse af Ethernet-segmenter over multimode-fiber op til 2 kmElektrisk støjende industrielle miljøer, hvor fiberisolation er påkrævetSkabsmonterede industrielle automationsnetværk med blandede kobber- og fiberforbindelserInstallationer, hvor et bredt forsyningsområde på 12 til 48 VDC undgår eksterne strømomformere

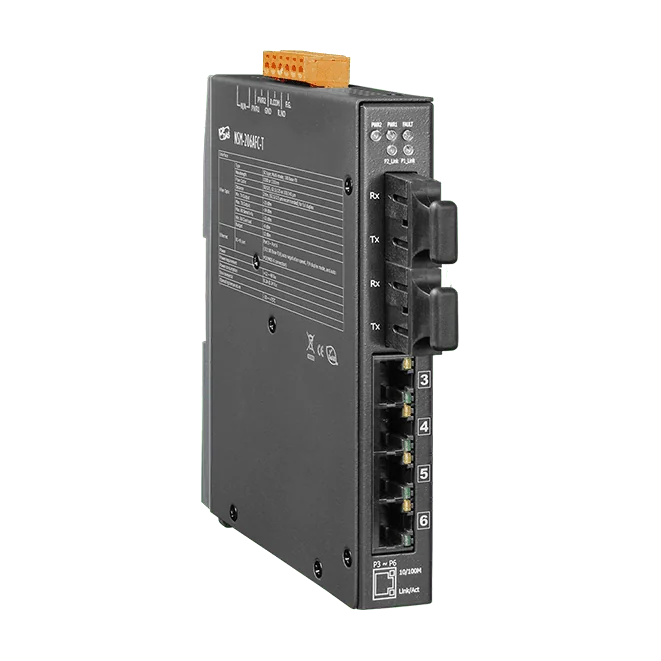

NSM-206AFC-T CR er en uadministreret Ethernet-switch, der kombinerer fire kobber-RJ-45-porte med to multi-mode SC-fiberporte. Fiberforbindelser overfører 100 Mbps over afstande på op til 2 km og påvirkes ikke af elektrisk støj, hvilket gør switchen til et praktisk valg til at bygge bro mellem styreskabe eller anlægsområder, hvor kobberforbindelser ville være udsat for interferens.Switchen accepterer en bred forsyningsspænding på +12 til +48 VDC via redundante indgange med beskyttelse mod omvendt polaritet. Det eliminerer behovet for en ekstern konverter, når den tilgængelige forsyning varierer inden for almindelige industrispændinger, og en relæalarmudgang signalerer strømfejl. Store-and-forward-behandling, en MAC-tabel med 2048 poster og broadcast storm-beskyttelse er med til at holde trafikken forudsigelig.Metalkabinettet, IP30-klassificeringen og DIN-skinnemonteringen egner sig til installation i styreskabe. Enheden kan anvendes fra -30 °C til +75 °C. Fibervarianten vælges via CR-bestillingssuffikset, og spændingsområdet fremgår af bestillingsbeskrivelsen.AnvendelserEthernet-netværk til industriel automationForbindelser, hvor elektrisk støj er en udfordringUdvidelse af Ethernet-forbindelser mellem styreskabe eller anlægsområder via fiber

NSM-206AFCS-T CR er en uhåndteret Ethernet-switch, der kombinerer fire 10/100Base-TX RJ-45-kobberporte med to 100Base-FX single-mode fiberporte med SC-stik. Den er egnet til ingeniører, der skal transportere Ethernet-trafik over lange strækninger, op til 30 km, og samtidig sikre, at forbindelsen er immun over for elektrisk støj, som er almindelig i industrianlæg.Switchen accepterer en redundant forsyning på +12 til +48 VDC, så den kan køre fra en række almindelige automationsforsyninger uden ekstern konverter. Der er indbygget beskyttelse mod polaritetsomvendelse, og et relæ-alarmudgang (2 A @ 30 VDC) samt PWR1-, PWR2-, PWR_Fault- og linkindikatorer hjælper med lokal overvågning og fejlfinding.Store-and-forward-behandling, en MAC-tabel med 2048 poster, 1 Mbit rammebuffer-hukommelse og understøttelse af IEEE 802.3x flow control sikrer pålidelig videresendelse mellem segmenter. Metalkabinettet har IP30-klassificering og er designet til DIN-skinnemontering med et driftsområde på -30 °C til +75 °C.AnvendelserEthernet-forbindelser over lange afstande mellem styreskabe eller bygninger på et industrianlægElektrisk støjende miljøer, hvor fiberoptisk transmission hjælper med at holde forbindelsen isoleretDIN-skinnemonterede industrielle automationsnetværk forsynet fra 12 til 48 VDC

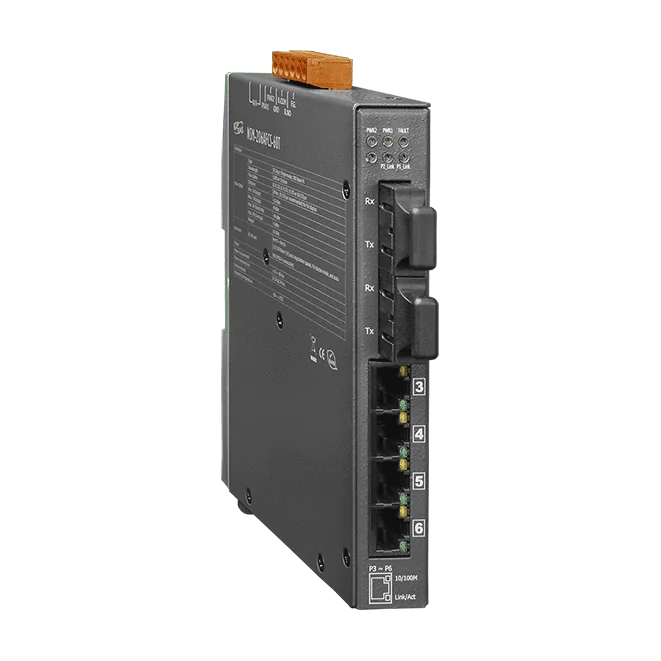

Den NSM-206AFCS-60T CR er en uhåndteret Ethernet-switch, der forbinder fire 10/100Base-TX kobberporte med to 100Base-FX singlemode-fiberporte. Fiberforbindelser gør forbindelsen immun over for elektrisk støj og øger rækkevidden til 60 km, hvilket passer til anlægsdækkende eller site-til-site-forbindelser, hvor kobber ikke rækker.Strømforsyningen håndteres af en redundant indgang på +12 til +48 VDC med beskyttelse mod omvendt polaritet, så enheden kan forsynes fra almindelige industrielle DC-forsyninger uden ekstern konverter. Et relæalarmudgang og statusindikatorer viser strøm- og linkforhold, og metalkabinettet monteres på en DIN-skinne.Suffikset CR angiver bestillingsvarianten med strømindgangen på +12 VDC til +48 VDC. Brug 9/125 µm singlemode-fiber for fuld duplex-drift ved den angivne afstand, som anbefalet i specifikationen.AnvendelserStøjimmune Ethernet-forbindelser i industriel automationPunkt-til-punkt fiberforbindelser over lange afstande på op til 60 km
