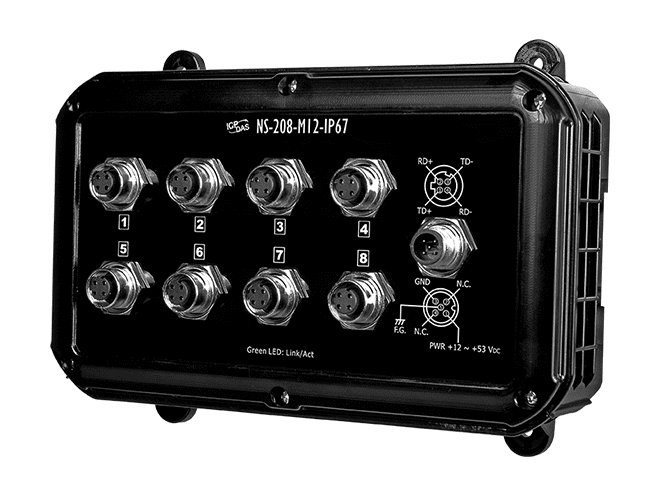

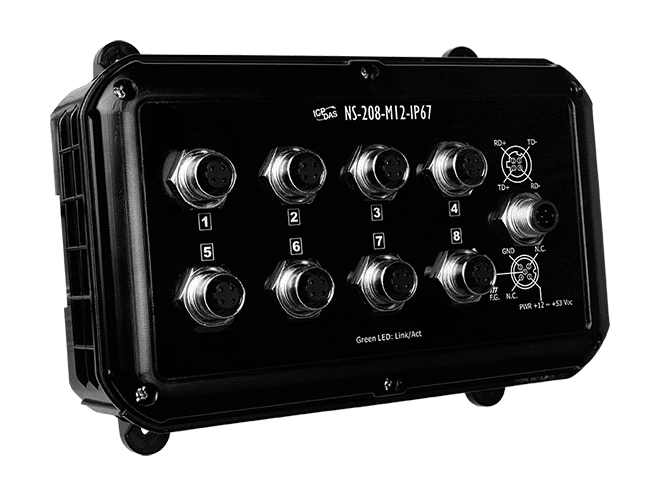

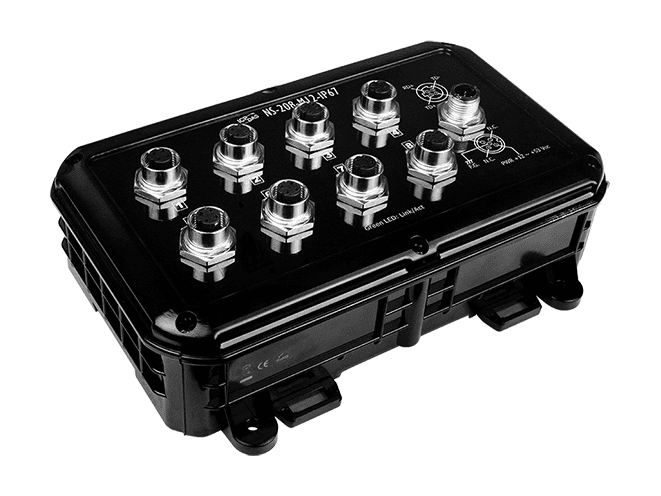

NS-208-M12-IP67 8-port M12 uadministreret Ethernet-switch, IP67
Uadministreret 8-port Ethernet-switch på 10/100 Mbps med M12-stik i IP67, 12 til 53 VDC strømindgang og DIN-skinne- eller vægmontering til barske industrielle netværk.
- 8 x 10/100Base-TX M12-porte med IP67-indtrængningsbeskyttelse
- Auto-forhandling af 10/100 Mbps hastighed på hver port
- IEEE 802.3x fuld duplex-flowkontrol og halv duplex backpressure
- Automatisk MDI/MDI-X-krydsning for plug-and-play-tilslutning
- Store-and-forward-behandling med en MAC-tabel på 1024 poster
- Bredt +12 VDC ~ +53 VDC indgangsområde med beskyttelse mod omvendt polaritet
4.170,27 kr. pr. stk.
| 1-9 stk. | 4.170,27 kr. | |
|---|---|---|
| 10-30 stk. | 3.961,01 kr. | −5 % |
| 31+ stk. | 3.751,75 kr. | −10 % |
Produktinformation "NS-208-M12-IP67 8-port M12 uadministreret Ethernet-switch, IP67"
NS-208-M12-IP67 er en uadministreret 8-port Ethernet-switch med 10/100 Mbps, designet til industrielle netværk, hvor stikforbindelserne skal være forseglede og sikre. Hver port bruger en hunstik-M12 med 4 ben, skærmet og D-kodet, med IP67-klassificering, og M12-låsekonstruktionen egner sig til installationer udsat for kraftig vibration og stød.
Switchen arbejder i store-and-forward-tilstand og auto-forhandler hastigheden på hver port. Den understøtter IEEE 802.3, 802.3u og 802.3x med fuld duplex, halv duplex med backpressure-flowkontrol og automatisk MDI/MDI-X-krydsning, så kablingen ikke skal matches til porttypen. Dens 1500 Vrms isolationsklassificering og beskyttelse mod omvendt polaritet giver ekstra margin i krævende installationer.
Det brede indgangsområde på +12 VDC til +53 VDC dækker de almindelige strømstandarder i industriel automation og gør en ekstern strømomformer overflødig. Enheden leveres med otte M12D-4P-IP68-stik, otte A-CAP-M12M-dæksler, ét M12A-5P-IP68-stik og ét A-CAP-M12F-dæksel. Driftstemperaturen er -10 °C til +60 °C med IP67-beskyttelse eller -40 °C til +75 °C med IP66-beskyttelse.
Anvendelser
- Industrielle Ethernet-netværk i barske miljøer
- Installationer udsat for kraftig vibration og stød
- Industrielle automationssystemer med 12 til 53 VDC forsyning
| Driftstemperatur: | -10 ~ +60 °C |
|---|---|
| Grænseflade: | M12 |
| Kabinet: | Plast |
| Montage: | DIN-skinne, væg |
| Porte: | 8 |
| Produkttype: | Ethernet-switch |
| Protokol: | IEEE 802.3 |
| Strømindgang: | +12 VDC ~ +53 VDC |
| Isolation: | 1500 Vrms |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | PWR, Link/Act |
| Ethernet | |
| Porte | 8 x M12-stik, 10/100Base-TX |
| Standarder | IEEE 802.3, 802.3u, 802.3x, 10/100 Base-T(X) auto-forhandling af hastighed, F/H duplex-tilstand og automatisk MDI/MDI-X-forbindelse |
| Procestype | Store & forward |
| MAC-tabel | 1024 |
| Hukommelsesbåndbredde | 3,2 Gbps |
| Hukommelse til billedbuffer | 512 Kbit |
| Flowkontrol | IEEE 802.3x flowkontrol, backpressure-flowkontrol |
| Isolation | 1500 Vrms 1 minut |
| Stik | Hun 4-polet afskærmet M12 D-kodet stik |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Indgangsområde | +12 VDC ~ +53 VDC |
| Forbrug | 0,12 A @ 48 VDC |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | DIN-skinnemontering: 190 x 112 x 62 (B x L x H) Vægmontering: 190 x 134 x 62 (B x L x H) |
| Installation | DIN-skinnemontering eller vægmontering |
| Kapslingsklasse | IP67 |
| Miljø | |
| Driftstemperatur | -10 °C ~ +60 °C (beskyttelsesklasse IP67) -40 °C ~ +75 °C (beskyttelsesklasse IP66) |
| Opbevaringstemperatur | -10 °C ~ +60 °C (beskyttelsesklasse IP67) -40 °C ~ +75 °C (beskyttelsesklasse IP66) |
| Fugtighed | 100 % RH ved driftstemperatur -10 °C ~ +60 °C 10 % ~ 90 % RH, ikke-kondenserende ved driftstemperatur -40 °C ~ +75 °C |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
