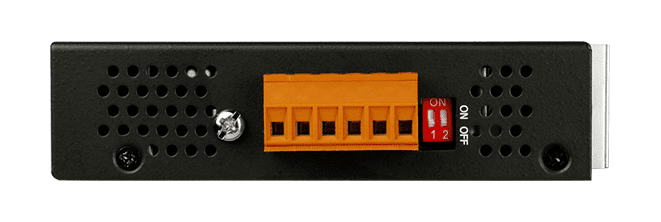

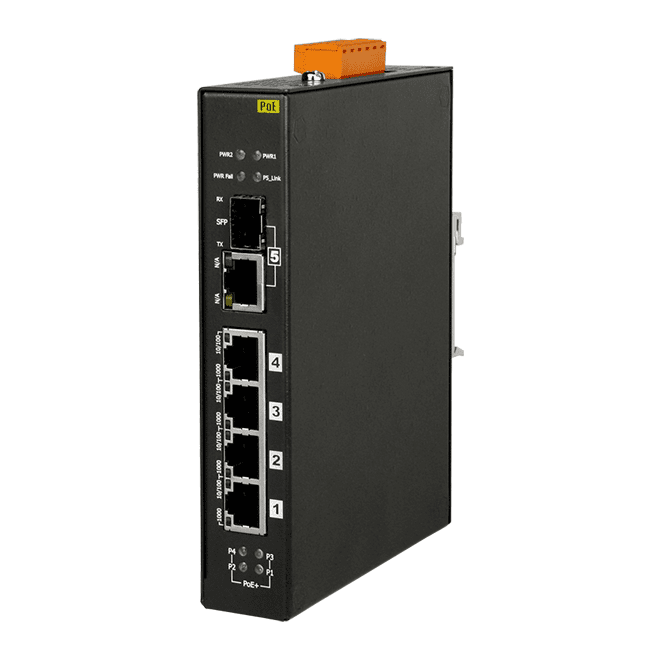

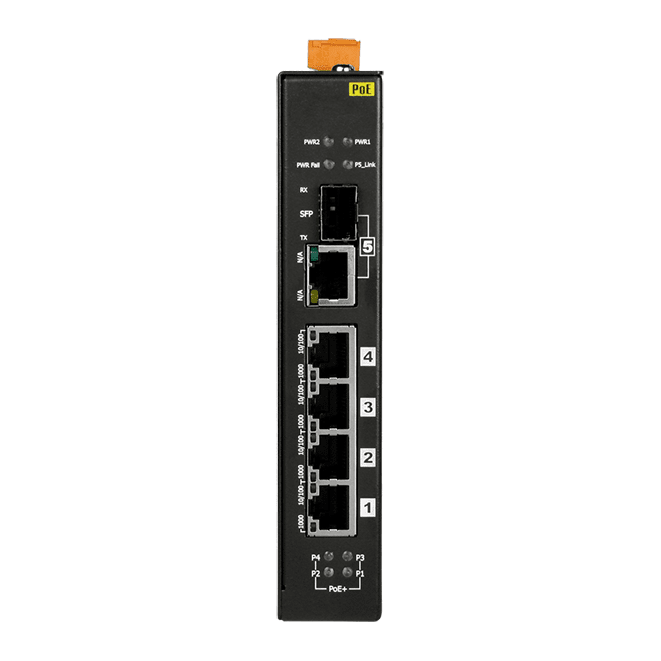

NSM-205GP PoE+ Gigabit Unmanaged Ethernet-switch, 4-port PSE med SFP-combo
Unmanaged 5-port Gigabit Ethernet-switch med fire IEEE 802.3af/at PoE+ PSE-porte, op til 30 W pr. port, én RJ-45/SFP-combo-port og dobbelte +18 ~ +55 VDC strømindgange.
- Fire PoE/PoE+ PSE-porte fuldt kompatible med IEEE 802.3af/at, op til 30 W pr. kanal
- Voltage boost-teknologi opretholder fuld PSE-spænding på alle PoE-porte fra 24 V industrielle strømkilder
- Fire 10/100/1000Base-T RJ-45-porte plus én RJ-45/SFP-combo-port til fiber- eller kobberuplink
- Store-and-forward, wire-speed-switching med 8 K MAC-tabel og 10 Gbps hukommelsesbåndbredde
- Jumbo frames op til 10 K ved 1000M og IEEE 802.3x flow control
- Redundante +18 ~ +55 VDC strømindgange med polaritetsbeskyttelse og et relæalarmudgang på 1 A @ 30 VDC
3.445,33 kr. pr. stk.
| 1-9 stk. | 3.445,33 kr. | |
|---|---|---|
| 10-30 stk. | 3.273,44 kr. | −5 % |
| 31+ stk. | 3.101,54 kr. | −10 % |
Produktinformation "NSM-205GP PoE+ Gigabit Unmanaged Ethernet-switch, 4-port PSE med SFP-combo"
Den NSM-205GP er en unmanaged Gigabit Ethernet-switch, der kombinerer fire PoE+-porte med en fiberklar uplink, så én industriel strømforsyning kan forsyne både data og strøm til nærliggende enheder. Port 1 til 4 fungerer som power sourcing equipment (PSE) og leverer op til 30 W pr. kanal til IEEE 802.3af/at-strømforsynede enheder.
Voltage boost-teknologien er designet til at sikre en fuld PSE-spænding på alle PoE-porte, når switchen kører fra en 24 V industriel kilde, hvilket hjælper, når standardenheder er placeret langt inde i et skab eller en maskine. Dobbelte redundante +18 ~ +55 VDC-indgange med polaritetsbeskyttelse og et relæalarmudgang øger robustheden på strømsiden af installationen.
- Egnet til centraliseret PoE-distribution i kompakte styretavler og maskinkabinetter
- Store-and-forward-switching med en 8 K MAC-tabel og jumbo frame-understøttelse op til 10 K ved 1000M
Anvendelser
- Centraliseret PoE-strømdistribution til IEEE 802.3af/at-strømforsynede enheder
- Industrielle Ethernet-netværkssegmenter i styretavler og maskinkabinetter
- Installationer forsynet fra 24 V eller 48 V industriel DC-strøm
| Driftstemperatur: | -40 ~ +75 °C |
|---|---|
| Grænseflade: | RJ-45 / SFP |
| Kabinet: | Metal |
| Montage: | DIN-skinne / væg |
| Porte: | 5 |
| Produkttype: | Ethernet-switch |
| Protokol: | PoE (IEEE 802.3af/at) |
| Relæudgange: | 1 |
| Strømindgang: | +18 ~ +55 VDC |
| PoE: | 4 porte, op til 30 W pr. port |
| Isolation: | 1500 Vrms |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | PWR1, PWR2, Strømsvigt, 10/100M, 1000M, Link/Act, strømenhed er registreret |
| Ethernet | |
| Porte | 4 x RJ-45, 10/100/1000Base-T 1 x RJ45 /SFP-slot combo, 10/100/1000Base-T |
| Standarder | IEEE 802.3 for 10Base-T IEEE 802.3u for 100Base-TX IEEE 802.3ab for 1000Base-T IEEE 802.3x for flowkontrol IEEE 802.3af Power Over Ethernet IEEE 802.3at Power Over Ethernet Energy Efficient Ethernet (EEE) iht. 802.3az; dette giver energibesparelse ved inaktiv netværksaktivitet |
| Procestype | Store & forward, wire speed-skift |
| MAC-tabel | 8 K |
| Hukommelsesbåndbredde | 10 Gbps |
| Hukommelse til billedbuffer | 1 Mbit |
| Flowkontrol | IEEE802.3x flowkontrol, backpressure-flowkontrol |
| Jumbo frames | 10 K for hastighed 1000M |
| Isolation | 1500 Vrms 1 minut |
| DIP-kontakt | 100BaseSFP/1000BaseSFP og PoE/PoE+-indstilling |
| PoE-teknologi | |
| PoE-overholdelse | 100 % IEEE 802.3at-kompatibel |
| PoE-effekt | Op til 30 watt pr. kanal |
| PoE-drift | Automatisk detektion og strømstyring |
| PoE-pinkonfiguration | V+ (stift 1, 2), V- (stift 3, 6) |
| PoE-frakoblingstilstand | DC-afbryder |
| Fiber | |
| Porte | 1 x 1000Base /100Base SFP-slot |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Indgangsområde | +18 ~ +55 VDC redundante dobbelte indgange |
| Redundante strømindgange | Ja |
| Forbrug | 0,13 @ 48 VDC uden PD-belastning; 3,1 A @ 48 VDC med PD fuld belastning (30 W pr. port) 0,25 @ 24 VDC uden PD-belastning; 6,2 A @ 24 VDC med PD fuld belastning (30 W pr. port) |
| Alarmudgang | Ja,relæ 1 A @ 30 VDC |
| Mekanisk | |
| Kabinet | Metal |
| Mål (mm) | DIN-skinnemontering: 28 x 160 x 121 (B x L x H) Vægmontering: 28 x 199 x 114 (B x L x H) |
| Installation | DIN-skinnemontering eller vægmontering (valgfri) |
| Kapslingsklasse | IP30 |
| Miljø | |
| Driftstemperatur | -40 °C ~ + 75 °C |
| Opbevaringstemperatur | -40 °C ~ + 85 °C |
| Fugtighed | 10% ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Downloads
Login
Tilbehør
ASO-0015 er et valgfrit vægbeslag til moduler med metalkabinet og en kabinetbredde på 28 mm. Det giver mulighed for at montere modulet på væg eller i panel uden DIN-skinne, hvilket passer til installationer, hvor pladsen på skinnen er begrænset, eller hvor monteringsfladen er plan.Sættet indeholder to vægbeslag og seks skruer, så alt det nødvendige til fastgørelsen følger med i én pakke. Beslagets mål er angivet af producenten i millimeter.Sættet er RoHS- og WEEE-certificeret. Kontroller kabinetbredden på dit modul før bestilling, da dette tilbehør kun er designet til størrelsen 28 mm.AnvendelserVægmontering af metalkabinetmoduler med 28 mm bredde i styreskabe og panelerInstallationer, hvor DIN-skinnemontering ikke er praktisk

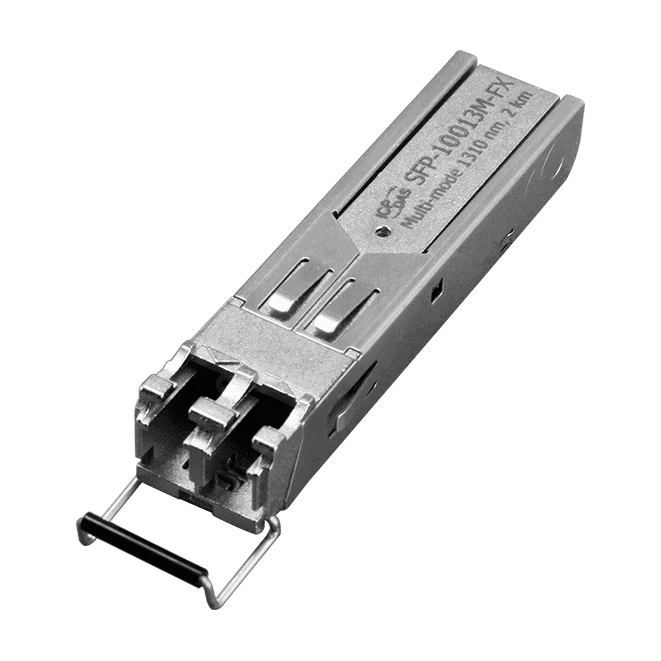

SFP-100M13M-FX er et 100Base-FX small form-factor pluggable-modul til fibersvitche. Det bruger multimode-fiber med en bølgelængde på 1310 nm og en LC-stik til at transportere Ethernet-forbindelser over afstande op til 2 km.Da modulet er hot-pluggable, kan det monteres eller udskiftes for at udvide en eksisterende fibersvitch-installation. Ved at flytte Ethernet-segmentet over på fiber reduceres også EMI og støjforstyrrelser, hvilket passer godt til anlæg og skabe med kraftig elektrisk støj.Vælg denne bestillingskode, når du har brug for multimode 100Base-FX med en rækkevidde på 2 km ved 1310 nm og et driftsområde på -40 ~ +85 °C. Modulet er certificeret med CE, UKCA, FCC, RoHS og WEEE.AnvendelserEthernet-udvidelse på fibersvitcheIndustrielle forbindelser i elektrisk støjende miljøer

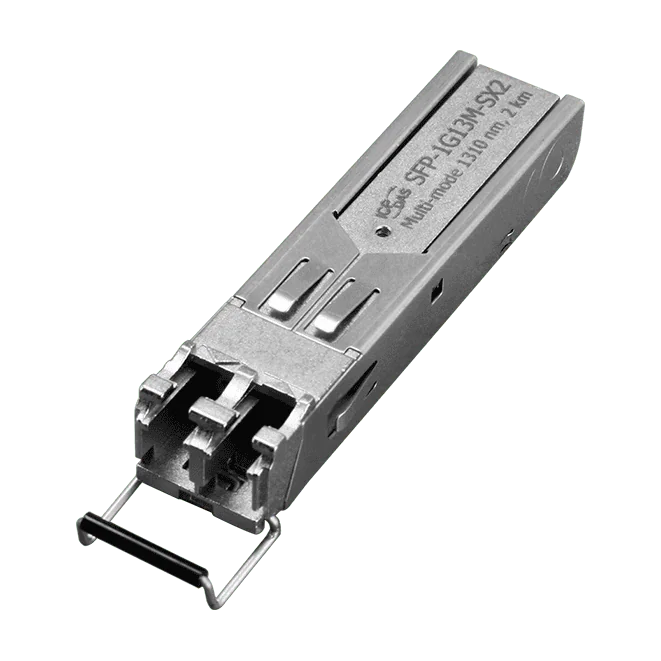

Den SFP-1G13M-SX2 er en 1000Base-SX2 SFP-transceiver til multimode-fiberforbindelser med LC-stik. Den arbejder på 1310 nm og er specificeret til afstande op til 2 km, hvilket gør den til et praktisk valg, når en fiberswitch har brug for en ekstra gigabit-uplink eller -port.Da modulet er hot-pluggable, kan det monteres eller udskiftes, mens værtsswitchen kører, hvilket forenkler netværksudvidelse og vedligeholdelse. Ifølge producenten reducerer det også EMI og støjforstyrrelser at føre Ethernet-forbindelsen over fiber i stedet for kobber.Bestillingskoden SFP-1G13M-SX2 CR er det produkt, der sælges her. Driftstemperaturområdet på -40 ~ +85 °C egner sig til krævende industrikabinetter. Modulet er mærket med CE, UKCA, FCC, RoHS og WEEE.AnvendelserUdvidelse af Ethernet-forbindelser på fiberswitcheGigabit fiber-uplinks og forbindelser i industrinetværk

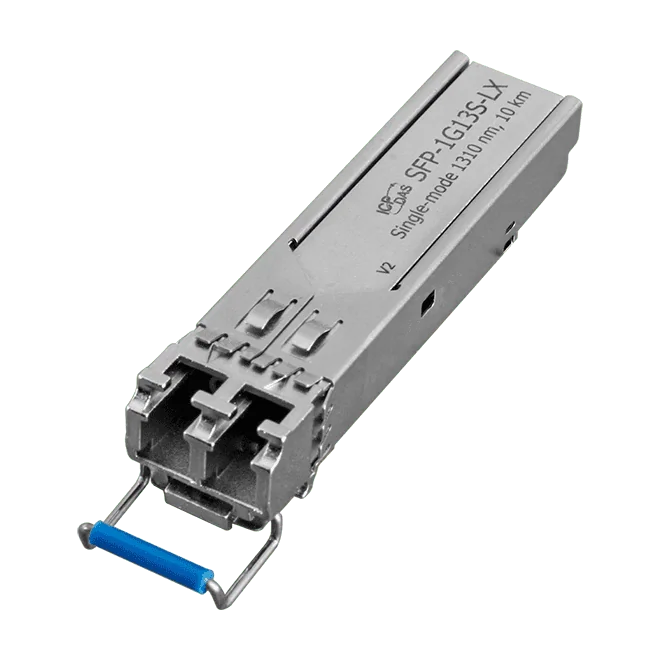

SFP-1G13S-LX er et 1000Base-LX SFP-modul (small form-factor pluggable) til fiberswitche. Det bruger en singlemode-optisk grænseflade på 1310 nm med LC-stik og er specificeret til en afstand på 10 km, hvilket gør det egnet til at udvide Ethernet-forbindelser over fiber.Modulet understøtter hot plugging, så det kan monteres eller udskiftes i en fiberswitch under drift uden at slukke for værten. ICP DAS positionerer SFP-moduler som en måde at udvide Ethernet-kabling på, samtidig med at de bidrager til at reducere EMI og støjinterferens.Bestillingskoden SFP-1G13S-LX CR er opført med CE-, UKCA-, FCC-, RoHS- og WEEE-certificeringer og et driftstemperaturområde på -40 ~ +85 °C.AnvendelserUdvidelse af Ethernet-forbindelser over singlemode-fiber i fiberswitch-installationerFiberuplinks til industrielle Ethernet-switche med SFP-porte

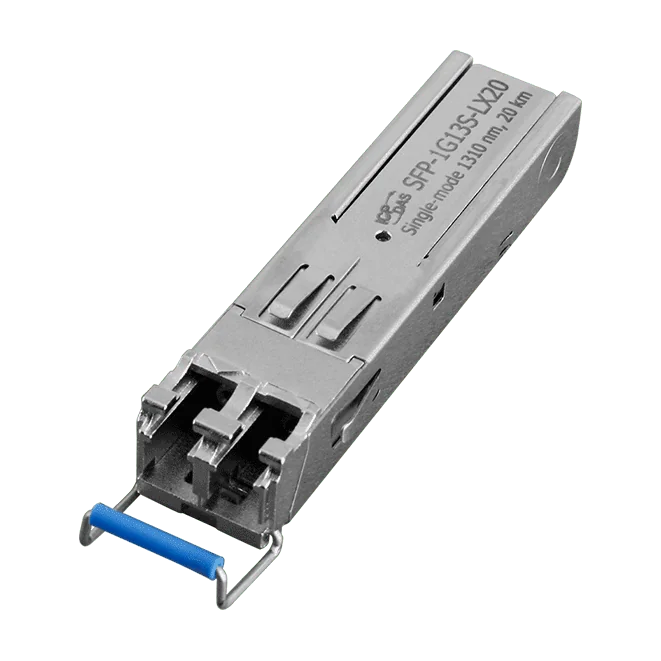

The SFP-1G13S-LX20 CR er et 1000Base-LX20 small form-factor pluggable-modul til single-mode fiberforbindelser på op til 20 km. Modulet arbejder på en bølgelængde på 1310 nm med LC-stik og er beregnet til brug i fiberswitche, hvor gigabit-forbindelser over lang afstand er påkrævet uden kobberkabling.Da modulet understøtter hot plugging, kan det monteres eller udskiftes, mens udstyret kører, hvilket forenkler netværksudvidelse og vedligeholdelse. Ved at flytte forbindelsen over på fiber reduceres også EMI og støjinterferens på Ethernet-kablingen.Nøglespecifikationer fra producentens data:Hastighed: 1000Base-LX20Type: Single-mode, LC-stikBølgelængde: 1310 nmAfstand: 20 kmDriftstemperatur: -40 ~ +85 °CAnvendelserGigabit-uplinks og udvidelser til fiberswitcheSingle-mode Ethernet-forbindelser over lange afstande i industrielle netværk

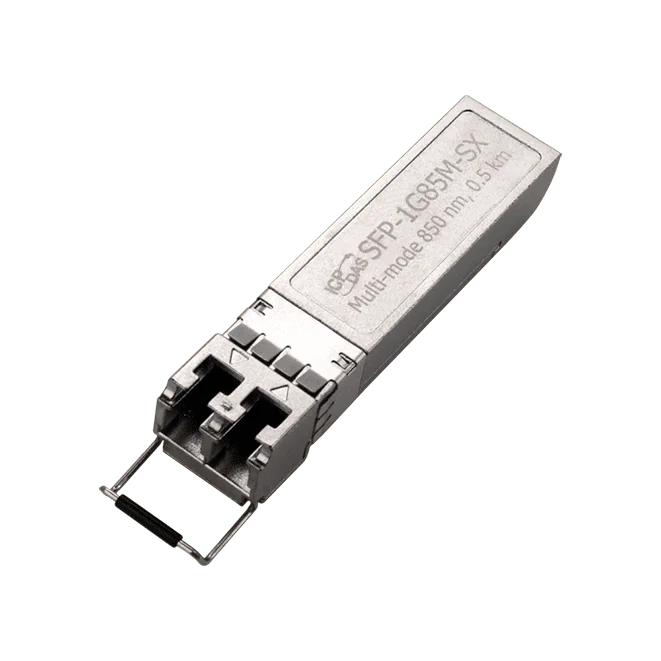

SFP-1G85M-SX CR er et 1000Base-SX SFP-modul til multimode fiberforbindelser ved 850 nm, med LC-stik og en nominel rækkevidde på 0,5 km. Det er beregnet til brug i fiberswitche, der understøtter SFP-moduler, og tilføjer gigabit fiberforbindelse, hvor en port skal opgraderes, eller en forbindelse skal forlænges.Da modulet understøtter hot-plug, kan det isættes eller fjernes, mens værtsudstyret er i drift, hvilket forenkler vedligeholdelse og fremtidige portændringer. Brug af fiber i stedet for kobber til forbindelsen bidrager også til at reducere EMI og støjinterferens, som producenten angiver.Modulet er specificeret til en driftstemperatur på -40 ~ +85 °C og er forsynet med CE-, UKCA-, FCC-, RoHS- og WEEE-certificeringsmærker. Kontrollér, at din værtsswitch er kompatibel med SFP-moduler, før du bestiller.AnvendelserGigabit multimode fiber-uplinks i fiberswitche med SFP-porteForlængelse af Ethernet-forbindelser over fiber, hvor EMI og støj er et problem
