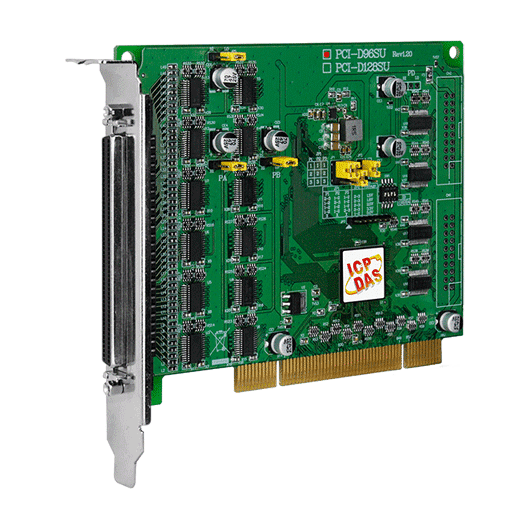

PCI-D96SU Universal PCI Digital I/O-kort, 96-ch tovejs I/O
Universelt 3,3 V/5 V PCI-kort med 96 tovejs digitale I/O-linjer i tre 32-bit porte, valgbare 1,8 V til 5 V TTL-niveauer og et SCSI II 100-pin stik.
- Understøtter den universelle 3,3 V/5 V PCI-bus, 32-bit, 33 MHz
- 96 tovejs digitale I/O-kanaler i tre 32-bit porte
- Softwarevalgbar DIO-driftsspænding: +1,8 V, +2,5 V, +3,3 V eller +5 V
- Digital mønstergenerator med mønstergenkendelse og overvågning af tilstandsændringer via interrupt
- Pull-high/pull-low-jumpere til at forudbestemme DI-status for frakoblede kanaler
- Card ID-kontakt til identifikation af kort, når to eller flere er installeret
1.756,41 kr. pr. stk.
| 1-9 stk. | 1.756,41 kr. | |
|---|---|---|
| 10-30 stk. | 1.704,09 kr. | −3 % |
| 31+ stk. | 1.666,72 kr. | −5 % |
Produktinformation "PCI-D96SU Universal PCI Digital I/O-kort, 96-ch tovejs I/O"
PCI-D96SU er et universelt PCI digitalt I/O-kort til pc-baserede systemer, der har brug for et stort antal TTL-niveau-signaler. Kortet understøtter 3,3 V og 5 V PCI-bussen og tilbyder 96 digitale I/O-linjer, opdelt i tre 32-bit tovejs-porte. Hver kanal kan konfigureres i software som enten indgang eller udgang, så ét kort kan dække et bredt udvalg af skifte- og overvågningsopgaver.
Kortet har en valgbar DIO-driftsspænding på +1,8 V, +2,5 V, +3,3 V eller +5 V, så det kan matche logikniveauet på det tilsluttede udstyr. Pull-high- og pull-low-jumpere gør det muligt at definere tilstanden for digitale indgange, når kanaler er frakoblet eller afbrudt, i stedet for at lade dem flyde. Der understøttes mønstergenkendelse og overvågning af tilstandsændringer via interrupt, samt en digital mønstergenerator.
En onboard Card ID-kontakt gør det muligt for software at identificere kortet, når to eller flere kort er installeret i samme computer. Alle signaler føres via ét højdensitets SCSI II 100-pin stik, hvilket sparer plads ved installationen. Driverunderstøttelsen omfatter en DLL og ActiveX-kontrol, med eksempelprogrammer til en række udviklingsmiljøer, herunder LabVIEW og Visual Basic.NET.
Anvendelser
- Digital I/O i pc-baserede dataopsamlingssystemer
- Installationer med flere kort, hvor de enkelte kort skal identificeres i software
- Digital mønstergenerering og bølgeformsudgang
| Product type: | DAQ board |
|---|---|
| Interface: | PCI |
| Digital inputs: | 96 |
| Digital outputs: | 96 |
| Ports: | 3 |
| Power input: | +5 V |
| Operating temperature: | 0 ~ +60°C |
Specifikationer
| Hardware | |
|---|---|
| Stik | Hun SCSI II 100-polet x 1 |
| Kort-ID | Ja (4-bit) |
| Digital indgang | |
| Kanaler | 96 (tovejs) |
| Type | 1,8 V/TTL, 2,5 V/TTL, 3,3 V/TTL, 5 V/TTL |
| ON-spændingsniveau | 1,8V/TTL(Logisk 1: 1,2 V min.) 2,5V/TTL(Logisk 1: 1,7 V min.) 3,3V/TTL(Logisk 1: 2,0 V min.) 5V/TTL(Logisk 1: 3,5 V min.) |
| OFF-spændingsniveau | 1,8V/TTL(Logisk 0: 0,65 V maks.) 2,5V/TTL(Logisk 0: 0,7 V maks.) 3,3V/TTL(Logisk 0: 0,8 V maks.) 5V/TTL(Logisk 0: 1,5 V maks.) |
| Responshastighed | 1 MHz (typisk) |
| Udløsertilstand | Software (mønstergenkendelse, statusændring) |
| Dataoverførsel | Polling, afbrydelse |
| Digital udgang | |
| Kanaler | 96 (tovejs) |
| Type | 1,8 V/TTL, 2,5 V/TTL, 3,3 V/TTL, 5 V/TTL |
| Sink/Source (NPN/PNP) | Sink: 6 mA @ 0,33 V Source: 6 mA @ 4,77 V |
| Driftstilstand | Statisk opdatering, bølgeformgenerering |
| Lastspænding | 1,8V/TTL(Logisk 0: 0,65 V maks., Logisk 1: 1,2 V min.) 2,5V/TTL(Logisk 0: 0,7 V maks., Logisk 1: 1,7 V min.) 3,3V/TTL(Logisk 0: 0,8 V maks., Logisk 1: 2,0 V min.) 5V/TTL(Logisk 0: 1,5 V maks., Logisk 1: 3,5 V min.) |
| Responshastighed | 1 MHz (typisk) |
| PC-bus | |
| Type | 3,3 V/5 V universal PCI, 32-bit, 33 MHz |
| Databus | 32-bit |
| Strøm | |
| Forbrug | 600 mA @ +5 V |
| Mekanisk | |
| Mål (mm) | 105 x 129 x 22 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60°C |
| Opbevaringstemperatur | -20 ~ +70°C |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
