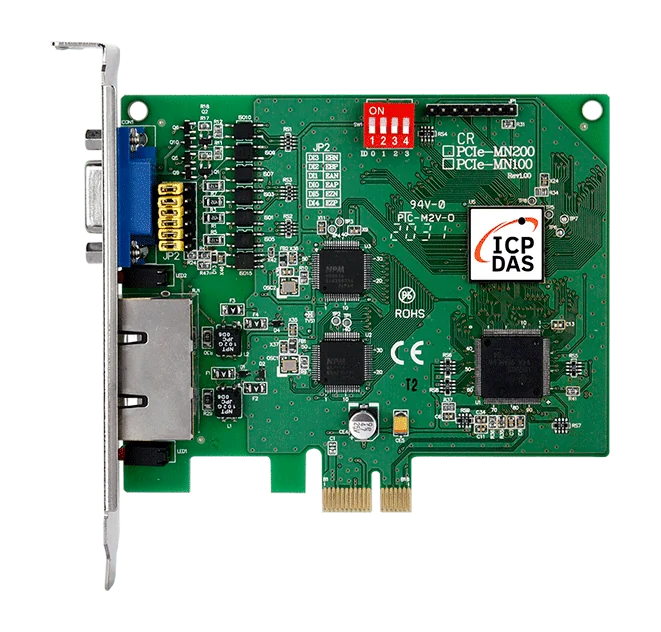

PCIe-MN200 PCI Express Motionnet-motion control-modul, dual-line, RJ-45
PCI Express x1 Motionnet master-kort med to RJ-45-linjer til distribueret motion control af op til 128 akser, plus 8 indgange og 4 udgange parallel I/O.
- To Motionnet RS-485-linjer på RJ-45-stik, med softwarevalgbare overførselshastigheder på 2,5, 5, 10 og 20 Mbps
- Distribueret motion control af op til 128 akser og distribueret I/O på op til 4096 punkter
- 8 parallelle digitale indgange (12-24 V, NPN eller PNP) og 4 parallelle digitale udgange, begge isoleret til 3000 Vrms
- Valgfri quadrature-encoderindgang til brug med lineær skala eller manuel pulsgenerator
- Interrupts ved ændring af indgangstilstand og ved kommunikationsfejl
- Kabellængde op til 100 m ved 20 Mbps med 32 slave-moduler, eller op til 50 m ved 20 Mbps med 64 slave-moduler
2.795,13 kr. pr. stk.
| 1-9 stk. | 2.795,13 kr. | |
|---|---|---|
| 10-30 stk. | 2.653,13 kr. | −5 % |
| 31+ stk. | 2.518,60 kr. | −10 % |
Produktinformation "PCIe-MN200 PCI Express Motionnet-motion control-modul, dual-line, RJ-45"
PCIe-MN200 er et PCI Express x1 motion control-kort til ingeniører, der skal køre distribueret bevægelses- og I/O-styring over Motionnet fra en pc. To uafhængige Motionnet-linjer på RJ-45-stik gør det muligt for ét kort at styre et netværk af slave-moduler til koordineret aksestyring og fjernstyret signalhåndtering i maskinautomation.
Ud over det serielle netværk leverer kortet parallel I/O på sit eget stik med 8 digitale indgange og 4 digitale udgange til direkte, lavlatens-skift. De digitale indgange accepterer 12-24 V-signaler i enten NPN- eller PNP-forbindelse, og både indgangs- og udgangskanaler er galvanisk isoleret til 3000 Vrms. En valgfri quadrature-encoderindgang tilføjer understøttelse af en lineær skala eller manuel pulsgenerator.
Softwareunderstøttelsen dækker Windows 11, Windows 7 og 10 i 32- og 64-bit-udgaver samt Windows XP og 2000 i 32-bit. Udvikling er mulig med VC, VB og BCB, og EzGo Utility leveres til konfiguration.
Anvendelser
- Maskinautomation
- Distribueret motion control af flerakse-udstyr
- Positionering, nulretur og flerakset interpolation
- Distribueret fjern-I/O til pc-baserede styresystemer
| Digitale indgange: | 8 |
|---|---|
| Digitale udgange: | 4 |
| Driftstemperatur: | 0 ~ +60 °C |
| Grænseflade: | PCI Express x1 |
| Porte: | 2 |
| Produkttype: | Bevægelsesstyringsmodul |
| Protokol: | Motionnet |
| Isolation: | 3000 Vrms |
Specifikationer
| Software | |
|---|---|
| OS-understøttelse | Windows 11 64-bit Windows 7/10 32/64-bit Windows XP/2000 32-bit |
| Udvikling | VC/VB/BCB |
| Hjælpeprogram | EzGo Utility |
| Hardware | |
| Stik | HD D-Sub 15-pin x 1 |
| LED-indikatorer | |
| Status | Forbindelse (grøn) Kommunikationsfejl (rød) |
| Generelt | |
| Afbrydelser | Ændring af indgangstilstand, kommunikationsfejl |
| Digital indgang | |
| Kanaler | 8 |
| Type | 12-24 V, NPN eller PNP |
| Isolation | 3000 Vrms |
| Indgangsimpedans | 4.7 KΩ |
| Digital udgang | |
| Kanaler | 4 |
| Type | NPN eller PNP |
| Isolation | 3000 Vrms |
| PC-bus | |
| Type | PCI Express x1 |
| Motionnet | |
| Kommunikationsstik | RJ-45 x 2 |
| Overføringshastighed | 2,5, 5, 10, 20 Mbps (softwarestyret) |
| Længde | Maks. 100 m (20 Mbps; 32 slave-moduler) Maks. 50 m (20 Mbps; 64 slave-moduler) Maks. 100 m (10 Mbps; 64 slave-moduler) |
| Protokol | Motionnet (halv-duplex RS-485) |
| Strøm | |
| Forbrug | +3.3 V @ 600 mA |
| Miljø | |
| Driftstemperatur | 0 ~ +60 °C |
| Opbevaringstemperatur | -20 ~ +80°C |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Downloads
Login
Lignende produkter

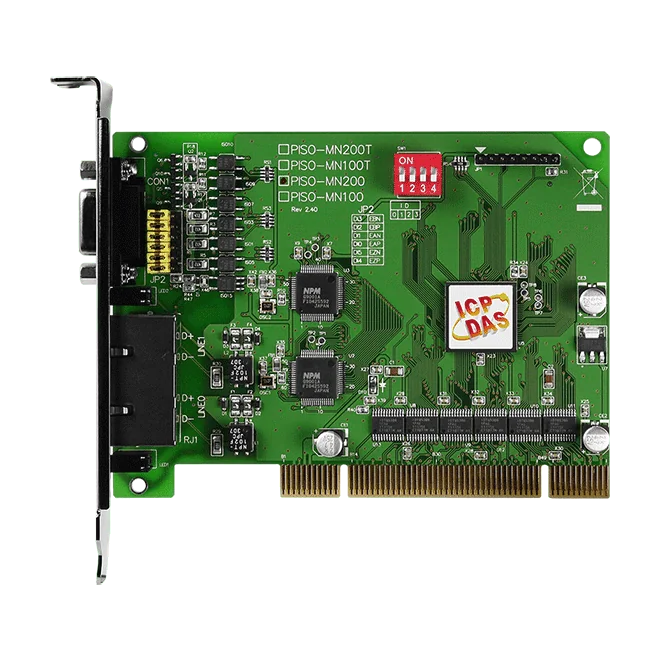

PISO-MN200 CR er et 32-bit/33 MHz PCI-masterkort, der driver to Motionnet-seriellinjer fra en enkelt værts-pc. Det er velegnet til maskinautomationsprojekter, der kræver distribueret bevægelsesstyring og fjern-I/O på én bus, med op til 128 slave-moduler på tværs af begge linjer.Hver Motionnet-linje kan køre distribueret I/O eller bevægelsesstyring. Ved ren I/O-drift udveksler kortet signaler med op til 2048 punkter på 64 lokale enheder inden for 0,97 ms. Til motorstyring kan det håndtere op til 64 akser til kontinuerlig positionering, nulreturnering og interpolation af flere akser. Kortet tilbyder desuden 8 parallelle digitale indgange og 4 parallelle digitale udgange til hurtig, direkte I/O ved siden af det serielle netværk.Opsætning foregår via EzGO Utility, og Windows-driverne understøtter udvikling i VC, VB og BCB. CR-bestillingskoden er RoHS-kompatibel version med RJ-45 Motionnet-stik. Kontroller grænserne for Motionnet-kablets længde mod den valgte overførselshastighed og antal slaver, før installation.AnvendelserMaskinautomationDistribueret bevægelsesstyringDistribueret I/O-styringPositionering og interpolation af flere akser

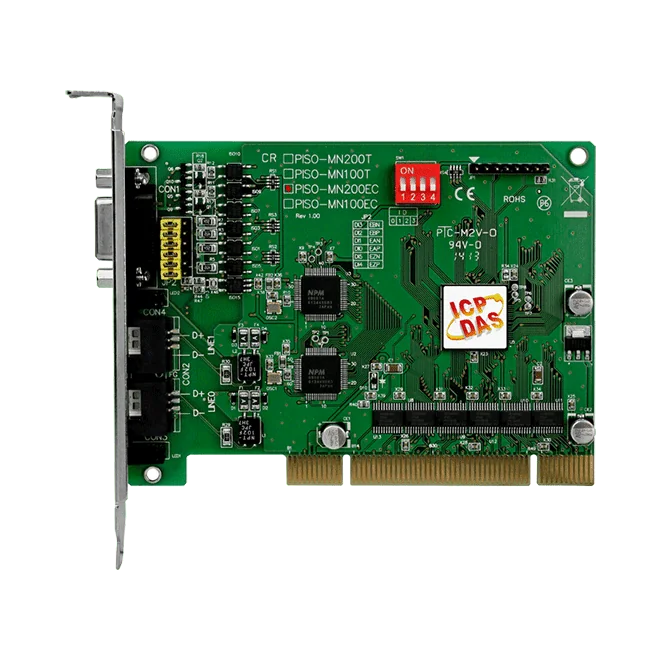

Dual-line Motionnet-master til distribueret styring i pc'er. PISO-MN200EC installeres i en universel 32-bit/33 MHz PCI-slot og driver to Motionnet-linjer, som hver understøtter op til 64 slave-moduler, i alt 128. Kommunikationen kører med 2,5, 5, 10 eller 20 Mbps, valgt i software.Brug én linje til remote I/O eller begge linjer til motion. På en ren I/O-linje udveksler kortet signaler med op til 2048 punkter fordelt på 64 lokale enheder inden for 0,97 msek. På en motion-linje styrer det op til 64 akser, herunder kontinuerlig positionering, nulretur og multiakse-interpolation.Ud over Motionnet-forbindelserne har kortet parallel I/O med 8 indgangskanaler (12-24 V, NPN eller PNP) og 4 udgangskanaler (NPN eller PNP), hver galvanisk adskilt til 3000 Vrms. En valgfri kvadratur-encoderindgang er tilgængelig til lineære skalaer eller manuelle pulsgeneratorer. EzGO Utility medfølger til opsætning og tuning af systemet.AnvendelserMaskinautomationDistribueret motion controlDistribueret I/O-styringMultiakse-positionering og interpolation
