PDS-721 Programmerbar Seriel-til-Ethernet Device Server, RS-232/RS-485

Den PDSM-721 forbinder en seriel enhed på en RS-232-port og en anden på en RS-485-port til et 10/100 Base-TX Ethernet-netværk. De indbyggede COM-porte kan mappes til standard COM-porte på en Windows-pc ved hjælp af VxComm-værktøjet, så eksisterende seriel software kan fortsætte med at fungere uden ændringer.Ud over seriel bridging kører enheden MiniOS7-firmware og kan fungere som en Modbus TCP til RTU/ASCII-gateway, så SCADA- og HMI-systemer baseret på Modbus TCP kan nå Modbus RTU- eller ASCII-enheder. Dens Xserver-programmeringsstruktur gør det muligt at bygge tilpassede Ethernet-applikationer på enheden.I/O-sættet omfatter seks digitale indgange med latch- og tællerfunktioner samt syv open-collector sink (NPN) udgange. En watchdog-timer og +/-4 kV ESD-beskyttelse på den serielle port understøtter brug i krævende miljøer. Metalkabinettet leveres med et CA-0910-kabel.AnvendelserFabriksautomationBygningsautomationHjemmeautomation

Med PDS-721D kan en seriel RS-232-enhed og en RS-485-enhed tilsluttes et Ethernet-netværk uden at ændre den serielle applikation. Den virtuelle COM-driver gør det muligt for en pc at adressere enhedens serielle porte som standard COM-porte, hvilket passer til ældre software, der forventer en lokal seriel forbindelse.Ud over seriel bridging kører enheden en programmerbar Xserver-struktur på en indbygget MiniOS7-platform, så der kan udvikles skræddersyet Ethernet-logik direkte i enheden. Den fungerer desuden som en Modbus TCP til RTU/ASCII gateway, så Modbus TCP SCADA- eller HMI-systemer kan nå Modbus-seriel slaves. De seks digitale indgange understøtter latched- og tællefunktioner, og de syv open-collector-udgange samt LED-displayet giver lokal statusvisning og styring.PDS-721D leveres med et CA-0910-kabel og er egnet til installationer inden for fabriks-, bygnings- og hjemmeautomation. Den er monteret i plastikhus med DIN-skinne- eller vægmontering, en aftagelig klemrække og en watchdog-timer til brug i barske miljøer.AnvendelserFabriksautomationBygningsautomationHjemmeautomation

PDSM-721D er en programmerbar seriel-til-Ethernet device server, der forbinder én RS-232- og én RS-485-serieel enhed til et Ethernet-netværk. Værktøjet VxComm kan mappe de indbyggede serielle porte til standard virtuelle COM-porte på en Windows-pc, så eksisterende COM-baseret software kan kommunikere med enhederne over netværket.Enheden kører det indbyggede operativsystem MiniOS7, som starter på ét sekund, og understøtter en programmerbar Xserver-struktur til brugerdefinerede Ethernet-applikationer. Den fungerer også som en Modbus TCP til RTU/ASCII-gateway til SCADA- og HMI-systemer. Seks digitale indgange understøtter latched D/I- og tællerfunktioner, mens syv open-collector sink-udgange håndterer koblingsopgaver. En watchdog-timer og ±4 kV ESD-beskyttelse på den serielle port er inkluderet til krævende miljøer.Metalkabinettet, den aftagelige klemrække og vægmontagen egner sig til industrielle installationer, der forsynes med 10 til 30 VDC og driftes mellem -25 og +75 °C. Pakken indeholder et CA-0910-kabel.AnvendelserFabriksautomationBygningsautomationHjemmeautomation

PPDS-721-MTCP forbinder en RS-232- og en RS-485-seriel enhed til et Ethernet-netværk. Dens VxComm-værktøj kan mappe de serielle porte til virtuelle COM-porte på en Windows-pc, så eksisterende COM-baseret software kan nå serielt udstyr på tværs af netværket uden ændringer i applikationen.Ud over simpel seriel bridging kører enheden et programmerbart Xserver-program på sit indbyggede MiniOS7 realtidsoperativsystem og kan fungere som Modbus TCP til RTU/ASCII-gateway for SCADA- og HMI-systemer. Den leverer desuden latched digitale indgange og tællerfunktioner til lokal hændelseshåndtering på stedet.Strøm kan leveres over Ethernet via IEEE 802.3af Klasse 1 PoE, eller fra en +12 ~ 48 VDC klemrække. Kablet CA-0910 er inkluderet i denne bestillingskode, og enheden kan monteres på DIN-skinne eller på væg.AnvendelserFabriksautomationBygningsautomationHjemmeautomation

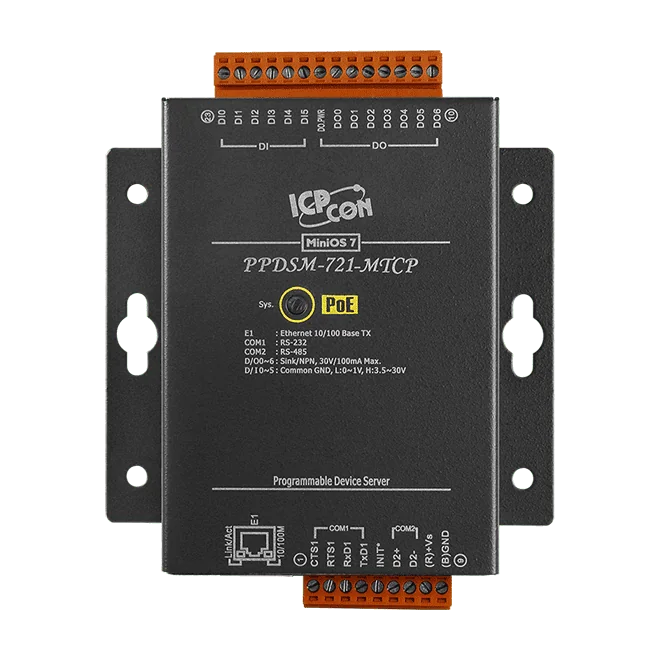

PPDSM-721-MTCP forbinder en seriel RS-232-enhed og en RS-485-enhed til et Ethernet-netværk i én kompakt enhed. Den virtuelle COM-understøttelse, som leveres af VxComm-værktøjet, gør det muligt for eksisterende pc-software at adressere device serverens serielle porte som standard COM-porte, så ældre seriel-applikationer kan fortsætte med at køre, mens netværket opgraderes.Enheden fungerer desuden som Modbus TCP til RTU/ASCII-gateway for SCADA- og HMI-systemer, der kommunikerer via Modbus TCP. Seks digitale indgange med låse- og tællerfunktioner samt syv open-collector digitale udgange giver lokal I/O, og enheden kan forsynes enten fra en PoE-switch iht. IEEE 802.3af Class 1 eller fra en +12 ~ 48 VDC klemrække.Metalkabinettet, watchdog-timeren og ESD-beskyttelsen på den serielle port er designet til krævende miljøer. Pakken indeholder kablet CA-0910, og enheden er specificeret til et driftsområde på -25 ~ +75 °C og vægmontage.AnvendelserFabriksautomationBygningsautomationHusautomation

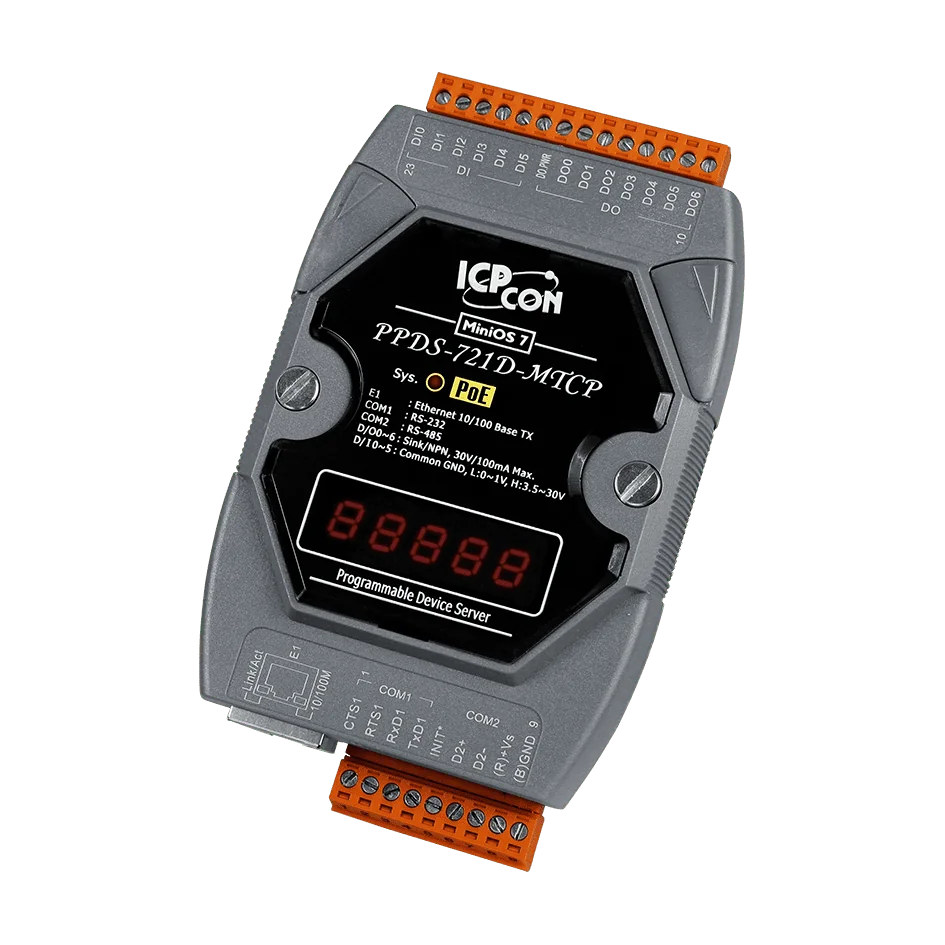

Enheden PPDS-721D-MTCP forbinder seriel udstyr til et Ethernet-netværk. De indbyggede RS-232- og RS-485-porte kan præsenteres for en pc som virtuelle COM-porte ved hjælp af værktøjet VxComm, så eksisterende seriel software kan fortsætte med at fungere over netværket. Enheden fungerer også som Modbus TCP til RTU/ASCII-gateway, hvilket passer til SCADA- og HMI-systemer, der kommunikerer via Modbus TCP med RTU- eller ASCII-enheder.Ud over gateway-funktionen er enheden en programmerbar device server med indbygget I/O. Den har 6 digitale indgange med våd kontakt med latch- og tællerfunktioner samt 7 digitale udgange med open-collector sink (NPN). Et 5-cifret 7-segment LED-display og en Power/PoE-indikator giver lokal statusvisning, og der er en watchdog-timer til drift uden opsyn.Strømforsyningen kan komme fra en IEEE 802.3af Class 1 PoE-switch via et standard Category 5-kabel eller fra en +12 ~ 48 VDC forsyning på den aftagelige klemrække. Plastkabinettet monteres på en DIN-skinne eller på væg, og enheden er specificeret til drift ved -25 ~ +75 °C. Et CA-0910-kabel er inkluderet med denne bestillingskode.AnvendelserFabriksautomationBygningsautomationHjemmeautomation

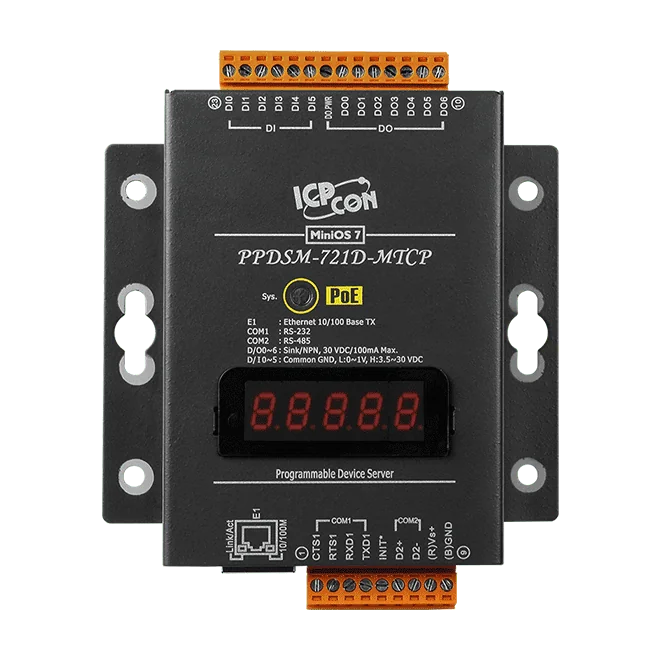

PPDSM-721D-MTCP forbinder en RS-232-enhed og en RS-485-enhed til et Ethernet-netværk, så eksisterende seriel udstyr kan integreres uden at blive udskiftet. Den indbyggede Modbus TCP til RTU/ASCII-gateway gør det muligt for SCADA- og HMI-systemer, der anvender Modbus TCP, at kommunikere med seriel udstyr. Enheden forsynes enten over Ethernet via IEEE 802.3af, Class 1 PoE eller fra en +12 ~ 48 VDC klemrække.Enheden kombinerer 6 digitale indgange med tørkontakt og 7 open-collector sink (NPN) digitale udgange med en programmerbar device server. Den understøtter latched digitale indgangs- og tællerfunktioner. Hjælpeprogrammet VxComm kortlægger de serielle porte til virtuelle COM-porte på 32/64-bit Windows 7 SP1, 10, 2012 og 2016. En indbygget MiniOS7 og en Xserver-programmeringsstruktur understøtter tilpassede Ethernet-applikationer.Metalhuset er beregnet til vægmontage og er specificeret til drift ved -25 ~ +75 °C. Bestillingskoden inkluderer kablet CA-0910. Kontrollér klemrækkens ledningsføring samt indgangenes og udgangenes elektriske grænseværdier over for dine feltenheder før installation.AnvendelserFabriksautomationBygningsautomationHusautomation
