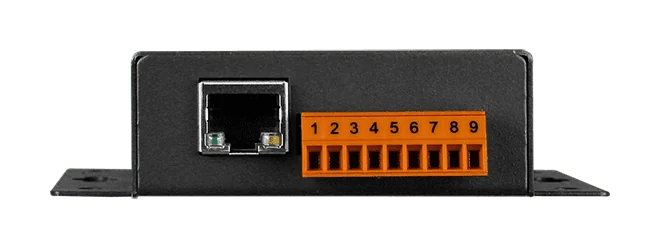

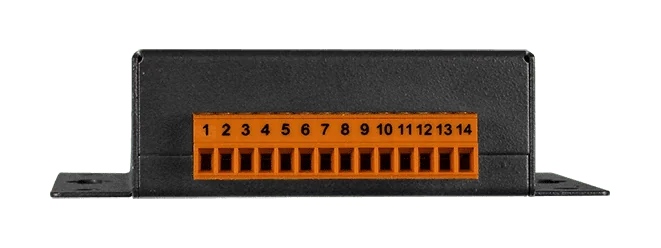

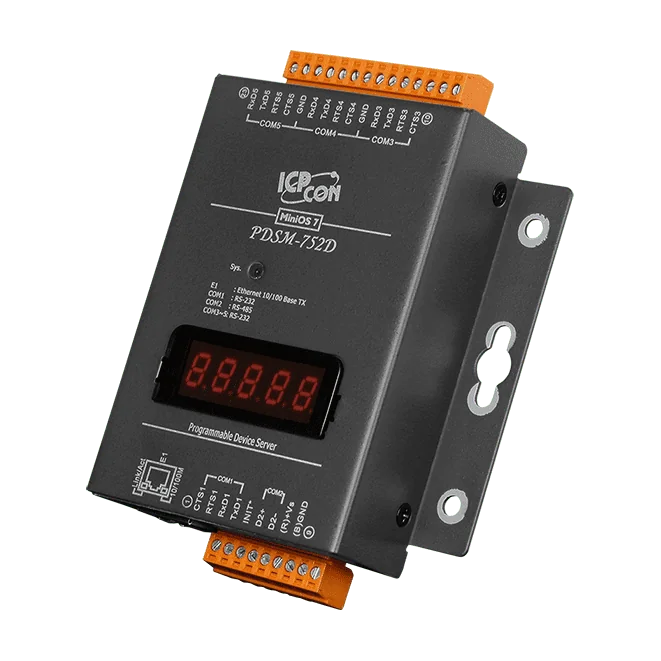

PDSM-752D Serial-til-Ethernet Device Server, 4x RS-232 + 1x RS-485, metalkabinet

PDS-752 CR forbinder ældre seriel udstyr til et Ethernet-netværk. Den tilbyder fire RS-232-porte og én RS-485-port, så eksisterende serielle enheder kan kobles til IP-infrastruktur uden at blive udskiftet. VxComm-driveren og hjælpeprogrammet kan mappe de indbyggede COM-porte til standard virtuelle COM-porte på en Windows-pc, hvilket egner sig til software, der forventer lokale serielle forbindelser.Enheden kører den indbyggede MiniOS7 fra ICP DAS og kan programmeres via Xserver-strukturen, så der kan udvikles brugerdefinerede Ethernet-applikationer direkte på enheden. Den fungerer også som Modbus TCP til RTU/ASCII-gateway til SCADA- og HMI-systemer, der kommunikerer via Modbus TCP. RS-485-porten anvender en selvjusterende ASIC-controller, og den serielle port har +/-4 kV ESD-beskyttelse.Huset er af plast og måler 72 mm x 35 mm x 123 mm (B x L x H). Enheden forsynes fra en +10 ~ 30 VDC klemrække, som kan afmonteres for nem tilslutning, og den kan monteres på DIN-skinne eller på væg. Driftsområdet er -25 ~ +75 °C. Denne bestillingskode inkluderer kablet CA-0910.AnvendelserFabriksautomationBygningsautomationHjemmeautomation

Med PDSM-752 kobles fire RS-232-seriporte og én RS-485-port til et Ethernet-netværk, så ældre serielle enheder kan tilsluttes Ethernet. En VxComm-driver knytter device serverens COM-porte til standard virtuelle COM-porte på en Windows-pc, så eksisterende serielle programmer kan fortsætte med at fungere over netværket.Enheden er bygget op omkring en 80 MHz CPU i 80186-klassen med indbygget MiniOS7-operativsystem og Xserver-programmeringsstruktur, og den kan udvides med brugerdefineret Ethernet-logik. Den fungerer også som Modbus TCP til RTU/ASCII-gateway og videresender forespørgsler fra SCADA- eller HMI-systemer til serielle Modbus-slaver. Metalkabinet, watchdog-timer og ESD-beskyttelse på de serielle porte gør enheden egnet til krævende installationer.Bestillingskoden inkluderer kablet CA-0910. Strøm leveres fra en aftagelig klemrække med +10 ~ 30 VDC, og enheden er designet til vægmontering med et driftsområde på -25 ~ +75 °C.AnvendelserFabriksautomationBygningsautomationHjemmeautomation

PDS-752D CR forbinder eksisterende seriel udstyr til et Ethernet-netværk uden at ændre selve enhederne. Den har fire RS-232-porte og én RS-485-port, så ingeniører kan bringe ældre styringer, målere og feltenheder ind på et IP-netværk. VxComm-driveren kan mappe device serverens serielle porte til virtuelle COM-porte på en Windows-pc, så seriel software kan køre uændret.Ud over simpel seriel tunnelering er enheden en programmerbar device server bygget op omkring Xserver-programmeringsstrukturen og det indbyggede operativsystem MiniOS7. Den kan også fungere som en Modbus TCP til RTU/ASCII-gateway, der videresender forespørgsler fra SCADA- eller HMI-systemer til serielle Modbus-enheder. RS-485-porten bruger en selvjusterende ASIC-controller, og watchdog-timeren understøtter drift i krævende miljøer.Den aftagelige klemrække forenkler ledningsføringen i industrielle installationer. Enheden leveres med kablet CA-0910 og kan monteres på en DIN-skinne eller på væg. Hvor et metalkabinet eller Power over Ethernet er påkrævet, bør de lignende listede modeller kontrolleres mod kravene.AnvendelserFabriksautomationBygningsautomationHjemmeautomation

Den PPDS-752-MTCP CR forbinder fire RS-232-enheder og én RS-485-enhed til et Ethernet-netværk. De indbyggede COM-porte kan fremstå som standard COM-porte på en Windows-pc via VxComm-driveren, så eksisterende seriel software kan fortsat fungere sammen med netværksforbundet hardware.Ud over simpel seriel tunnelering er enheden programmerbar og kører det indbyggede operativsystem MiniOS7. Den fungerer også som Modbus TCP til RTU/ASCII-gateway, så Modbus TCP SCADA- og HMI-systemer kan polle serielle Modbus-slaves. Strømforsyningen kan komme fra en PoE-switch iht. IEEE 802.3af Klasse 1 eller fra en klemrække på +12 ~ 48 VDC, og den aftagelige klemrække forenkler ledningsføringen i felten.Denne bestillingskode leveres med kablet CA-0910. Enheden er velegnet til fabriks-, bygnings- og hjemmeautomationsprojekter, hvor seriel udstyr skal integreres i en Ethernet-infrastruktur.AnvendelserFabriksautomationBygningsautomationHjemmeautomation

Den PPDSM-752-MTCP er en programmerbar device server fra PDS-700-serien, der forbinder RS-232- og RS-485-seriel-enheder til et Ethernet-netværk. Den leveres i metalkabinet med Power over Ethernet, og den fungerer også som Modbus TCP til RTU/ASCII-gateway til SCADA- og HMI-systemer, der kommunikerer over Modbus TCP.Vælg denne bestillingskode, når du har brug for fire RS-232-porte og én RS-485-port i en kompakt, vægmonteret enhed. Strøm kan komme fra en IEEE 802.3af Class 1 PoE-switch via et standard Category 5-kabel eller fra en +12 ~ 48 VDC klemrække. Den aftagelige klemrække forenkler ledningsføringen i industrielle installationer, og metalkabinettet giver bedre beskyttelse end plastvarianterne i PDS-700-serien.Enheden leveres med kablet CA-0910. Hjælpeprogrammet VxComm kortlægger de indbyggede COM-porte til virtuelle COM-porte på en pc, og det understøtter 32/64-bit Windows 7 SP1, 10, 2012 og 2016. En watchdog-timer og +/-4 kV ESD-beskyttelse på de serielle porte øger robustheden i krævende miljøer.AnvendelserFabriksautomationBygningsautomationHjemmeautomation

PPDS-752D-MTCP forbinder ældre seriel udstyr til et Ethernet-netværk. Fire RS-232-porte og én RS-485-port giver ingeniører en kompakt måde at få flere serielle enheder online uden at omskrive deres firmware. Virtuelle COM-drivere gør det muligt for Windows-applikationer at adressere device serverens serielle porte, som om de var lokale COM-porte.Enheden kører et programmerbart device server-miljø på en indbygget MiniOS7-kerne, så der kan udvikles brugerdefineret Ethernet-logik direkte på enheden. Den fungerer også som en Modbus TCP til RTU/ASCII-gateway, så Modbus TCP SCADA- eller HMI-klienter kan polle RTU- eller ASCII-slaves på den serielle side. Strøm kan leveres over et standard Ethernet-kabel fra en IEEE 802.3af Class 1 PoE-switch eller fra en +12 ~ 48 VDC klemrække.Til installation i felten har enheden en Watchdog Timer, ESD-beskyttelse på +/-4 kV på de serielle porte og en aftagelig klemrække til ledningsføring. Den monteres på DIN-skinne eller væg og leveres med et CA-0910-kabel. Modellen er i kildedataene angivet med certificeringerne CE, UKCA, FCC, RoHS og WEEE.AnvendelserFabriksautomationBygningsautomationHjemmeautomation

Den PPDSM-752D-MTCP CR forbinder op til fem serielle enheder, fire RS-232 og én RS-485, til et Ethernet-netværk. Den indbyggede virtuelle COM-driver gør det muligt for software på en Windows-pc at adressere de fjerntilsluttede serielle porte som lokale COM-porte, så eksisterende serielle applikationer ofte kan beholdes uden omskrivning.Ud over ren seriel bridging kører enheden et programmerbart Xserver-miljø på den indbyggede MiniOS7 og kan fungere som Modbus TCP til RTU/ASCII-gateway til SCADA- og HMI-systemer. Strømforsyningen kan leveres over Ethernet-kablet via IEEE 802.3af Class 1 PoE eller fra en +12 ~ 48 VDC klemrække, og en watchdog-timer samt ESD-beskyttelse på de serielle porte understøtter drift i krævende miljøer.Metalkabinettet, væmonteringsdesignet og den aftagelige klemrække egner den til installation i tavler til industriel, bygnings- og hjemmeautomation. Et CA-0910-kabel er inkluderet med denne bestillingskode.AnvendelserFabriksautomationBygningsautomationHjemmeautomation
