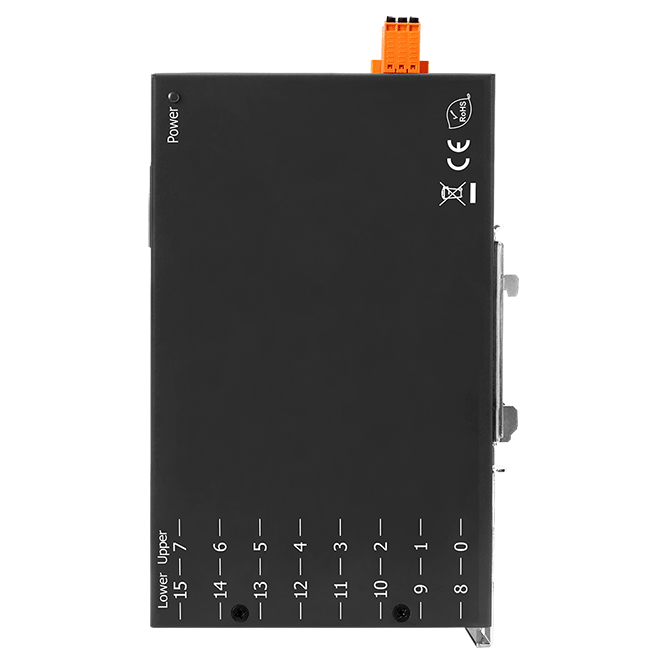

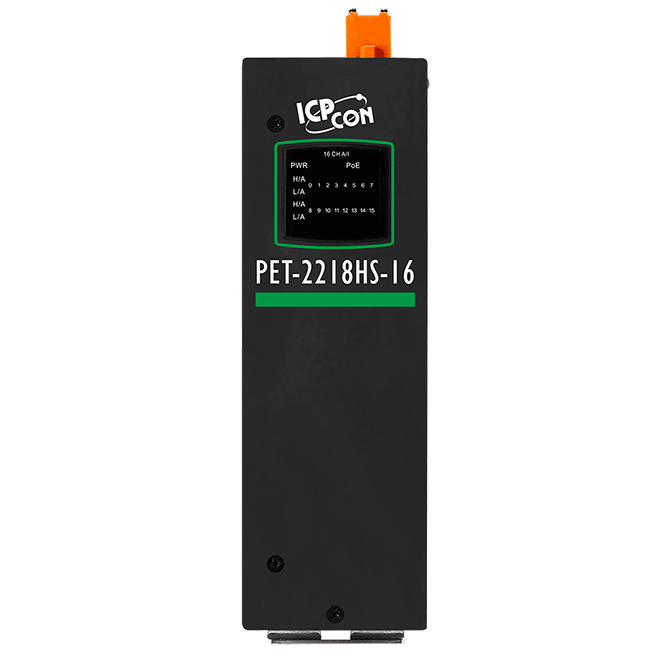

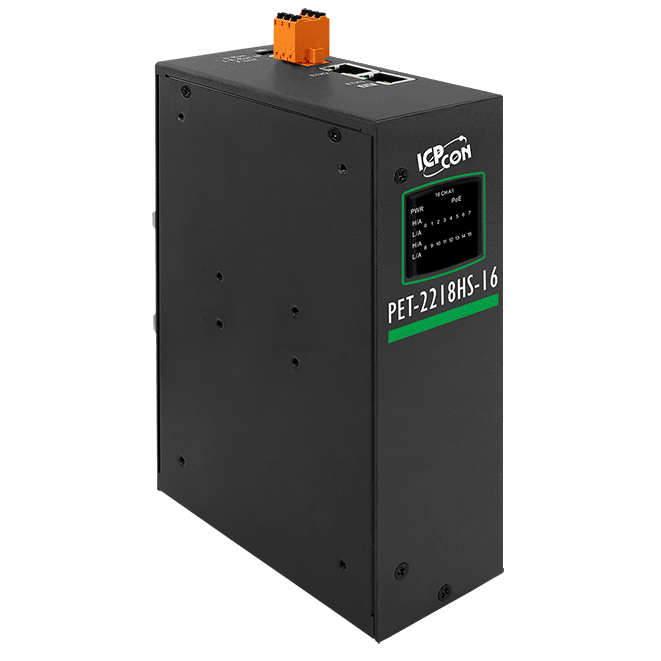

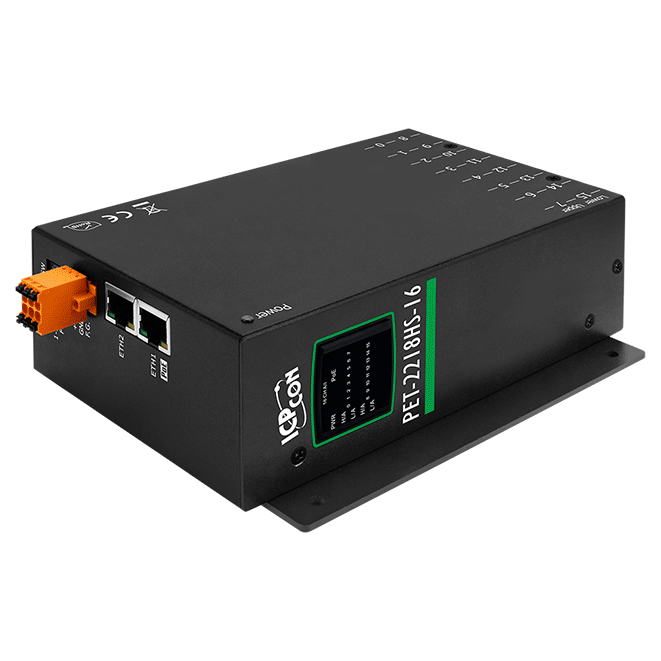

PET-2218HS-16 PoE-termoelementindgangsmodul, 16-kanals højhastigheds analogindgang
16-kanals højhastigheds termoelementindgangsmodul med PoE og en 2-port Ethernet-switch til daisy-chain-kabling, med sampling på 100 Hz pr. kanal i hurtig tilstand.

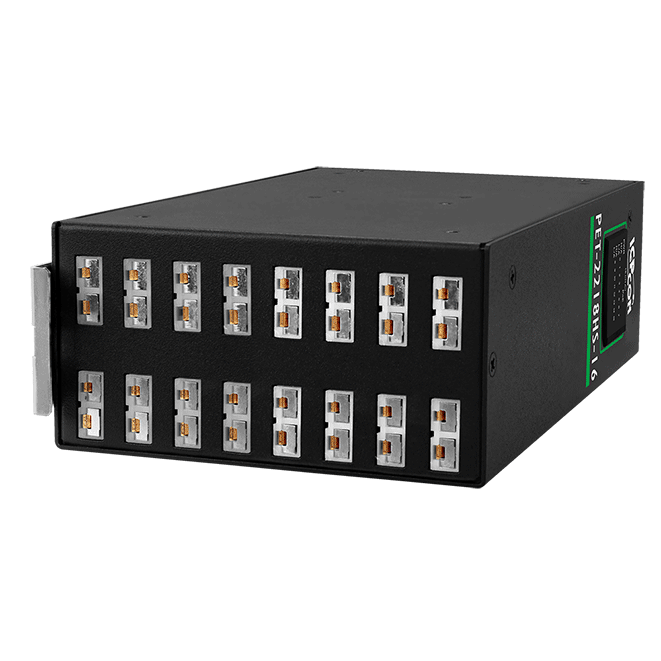

- 16 termoelementindgangskanaler med individuel kanalkonfiguration
- Hurtig samplingtilstand på 100 Hz pr. kanal, normal tilstand på 1,5 Hz
- Automatisk kold-samlingskompensation på alle kanaler og detektion af åben ledning

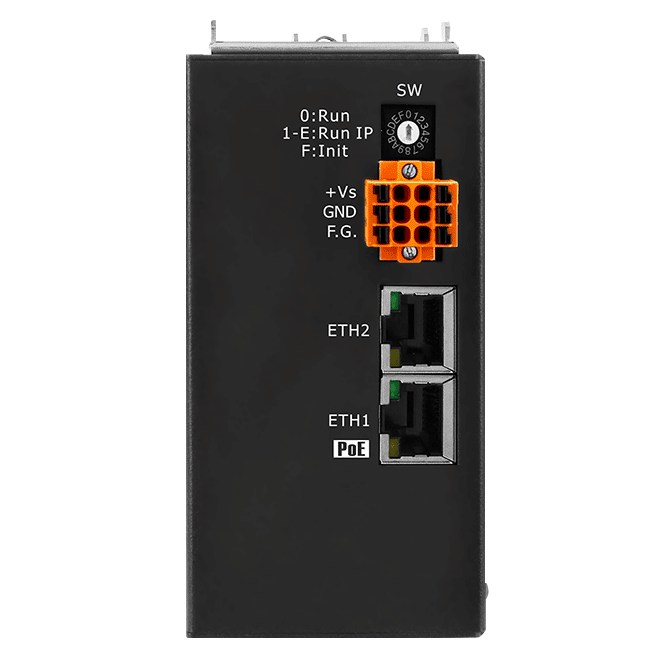

- Indbygget 2-port 10/100 Base-Tx-switch med LAN-bypass til daisy-chain-kabling
- Understøttelse af Modbus TCP, Modbus UDP, MQTT og SNMP V2c med indbygget webserver
- 3000 VDC I/O-isolation og EMS-beskyttelse (EFT, ESD, overspænding)
6.643,94 kr. pr. stk.
| 1-9 stk. | 6.643,94 kr. | |
|---|---|---|
| 10-30 stk. | 6.307,63 kr. | −5 % |
| 31+ stk. | 5.978,80 kr. | −10 % |
Produktinformation "PET-2218HS-16 PoE-termoelementindgangsmodul, 16-kanals højhastigheds analogindgang"
Den PET-2218HS-16 CR er et PoE-forsynet Ethernet I/O-modul, der fører 16 termoelementindgange ud på netværket med hurtig samplingtilstand på 100 Hz pr. kanal. Modulet accepterer et bredt udvalg af termoelementtyper, herunder J, K, T, E, R, S, B, N, C, L, M og L DIN43710, og hver kanal kan konfigureres individuelt. Der anvendes automatisk kold-samlingskompensation på alle kanaler, og åbent-ledningsdetektion er tilgængelig pr. kanal for at hjælpe med at finde brudte sensorforbindelser.
En indbygget 2-port 10/100 Base-Tx-switch gør det muligt at daisy-chaine moduler langs netværket, hvilket reducerer kabling og switch-hardware i installationer med flere moduler. Konfiguration foregår via den indbyggede webserver, og modulet understøtter Modbus TCP, Modbus UDP, MQTT og SNMP V2c med adgangskontrol via adgangskode og IP-filter. Firmware kan opdateres over Ethernet.
Til elektrisk støjende anlæg tilbyder modulet 3000 VDC I/O-isolation og EMS-beskyttelse mod EFT, ESD og overspændingshændelser. Det forsynes via PoE (IEEE 802.3af, Klasse 1) eller en +10 ~ +48 VDC klemrækkeforsyning, med et driftsområde på -25 ~ +75 °C.
Anvendelser
- SMD-samlefabrikker
- Printkortproduktion
- Skofabrikation
- Fødevareindustrien
- Farmaceutisk industri
- Generel temperaturmåling på tværs af industrier
| Analoge indgange: | 16 |
|---|---|
| Driftstemperatur: | -25 ~ +75 °C |
| Grænseflade: | Ethernet |
| Kabinet: | Metal |
| Montage: | DIN-skinne, væg |
| Porte: | 2 |
| Produkttype: | I/O-modul |
| Protokol: | Modbus TCP, Modbus UDP, MQTT, SNMP v2c |
| Strømindgang: | +10 ~ +48 VDC |
| PoE: | Ja |
| Isolation: | 3000 VDC |
Specifikationer
| Software | |
|---|---|
| Indbygget webserver | Ja |
| CPU-modul | |
| CPU | 32-bit ARM |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vejs isolation | I/O: 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal ±8 kV luft for tilfældigt punkt |
| Overspænding (IEC 61000-4-5) | ±2 kV til strømforsyningsledning |
| LED-indikatorer | |
| Status | Drift, Ethernet, PoE |
| Analogindgang | |
| Kanaler | 16 |
| Sensortype | Termoelement (J, K, T, E, R, S, B, N, C, L, M, LDIN43710) |
| Opløsning | 16-bit |
| Nøjagtighed | ±0,1 % af FSR |
| Samplingshastighed | Normal tilstand: 1,5 Hz (pr. kanal) Hurtig tilstand: 100 Hz (pr. kanal) |
| Overspændingsbeskyttelse | 30 VDC |
| Individuel kanalkonfiguration | Ja |
| Detektion af åben ledning | Ja |
| Ethernet | |
| Porte | 2 x RJ-45, 10/100 Base-TX, switchporte |
| PoE | Ja |
| LAN-bypass | Ja |
| Adgangskontrol | Adgangskode og IP-filter |
| Protokol | Modbus TCP, Modbus UDP, MQTT, SNMP V2c |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Forbrug | 2.2 W (maks.) |
| Forsynet fra PoE | IEEE 802.3af, Klasse1 |
| Forsynet fra klemrække | +10 ~ +48 VDC |
| Mekanisk | |
| Kabinet | Metal |
| Mål (mm) | 54 x 196 x 113 (W x L x H) |

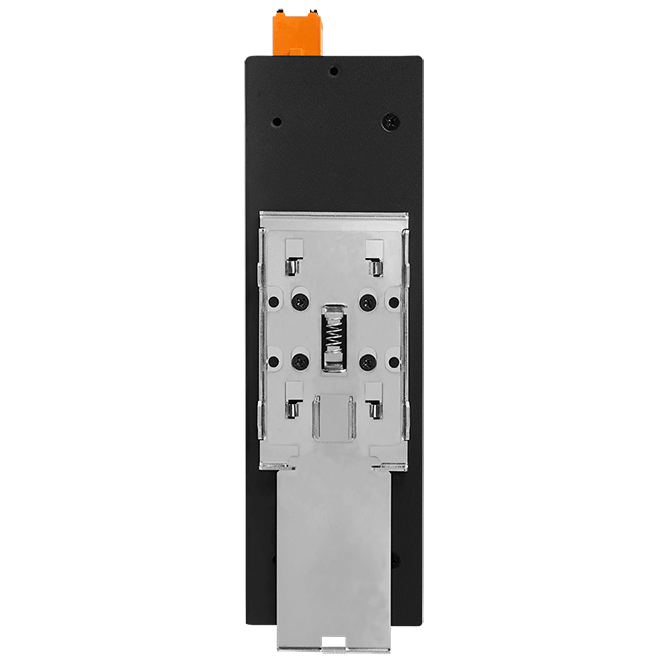

| Installation | DIN-skinnemontering / vægmontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
Login
Tilbehør
ASO-0023 er et valgfrit vægbeslag til moduler med et 44 mm bredt metalkabinet. Det gør det muligt at montere et kompatibelt modul på en væg eller et panel uden DIN-skinne, hvilket passer til installationer, hvor skinnemontering ikke er praktisk.Sættet indeholder to vægbeslag og seks skruer, så alt det nødvendige til fastgørelsen er inkluderet. Det er et tilbehør og skal bestilles separat fra det modul, det er beregnet til.Produktet er angivet som RoHS- og WEEE-kompatibelt. Kontroller kabinetbredden på dit modul mod 44 mm-specifikationen, inden du bestiller.AnvendelserVægmontering eller panelmontering af moduler med 44 mm bredt metalkabinet
ASO-0059 er et valgfrit vægbeslag til USB-4018HS-serien. Det er designet til moduler i et metalkabinet med en bredde på 153 mm, og giver en enkel måde at fastgøre enheden på en væg frem for at montere den på en panel- eller DIN-skinne.Beslaget leveres med alt, der er nødvendigt til fastgørelsen:Ét vægbeslagFire skruerASO-0059 er RoHS- og WEEE-certificeret. Kontrollér kabinetbredden på dit modul mod specifikationen på 153 mm, inden du bestiller.AnvendelserVægmontering af et USB-4018HS-modul i metalkabinet med en bredde på 153 mm
Lignende produkter

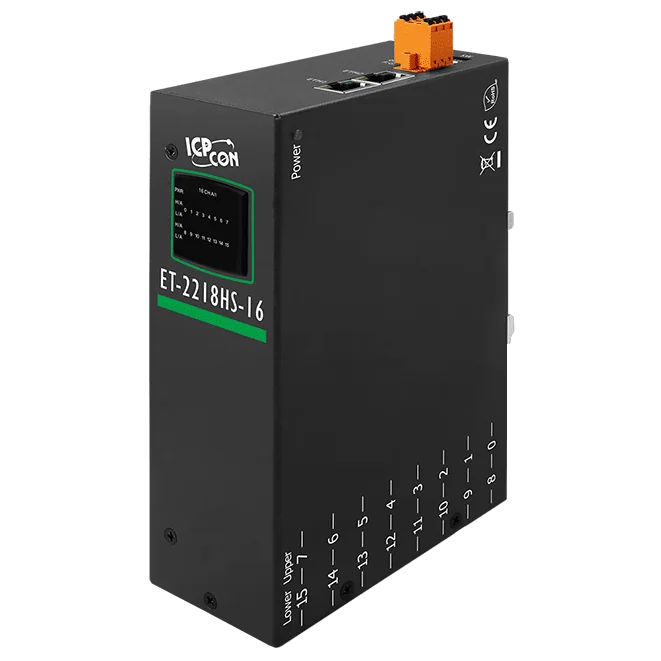

The ET-2218HS-16 CR er et Ethernet I/O-modul, der bringer 16 termoelementindgange ud på et netværk. Hver kanal kan konfigureres individuelt og samples med op til 100 Hz i Fast Mode, med åben ledningsdetektion, der markerer brudte sensorkredsløb. Der anvendes automatisk kold-samlingskompensation på alle kanaler, så ingeniører kan tilslutte standard termoelementtyper uden ekstern referencehardware.En indbygget 2-port 10/100 Base-Tx-switch med LAN-bypass gør det muligt at daisy-chaine moduler langs netværket, hvilket reducerer kabling og switchinfrastruktur. Konfiguration foregår via den indbyggede webserver, og modulet rapporterer data over Modbus TCP/UDP, MQTT og SNMP V2c. Firmware kan opdateres via Ethernet.Til elektrisk støjende anlæg tilbyder modulet EFT-, ESD- og overspændingsbeskyttelse samt 3000 VDC I/O-isolation. Det er monteret i metalkabinet, kan monteres på DIN-skinne eller væg og er specificeret til drift ved -25 ~ +75 °C.AnvendelserSMD-samlefabrikationProduktion af printkortSkofabrikationFødevareindustriFarmaceutisk industriEnhver temperaturmålingsapplikation i industrien

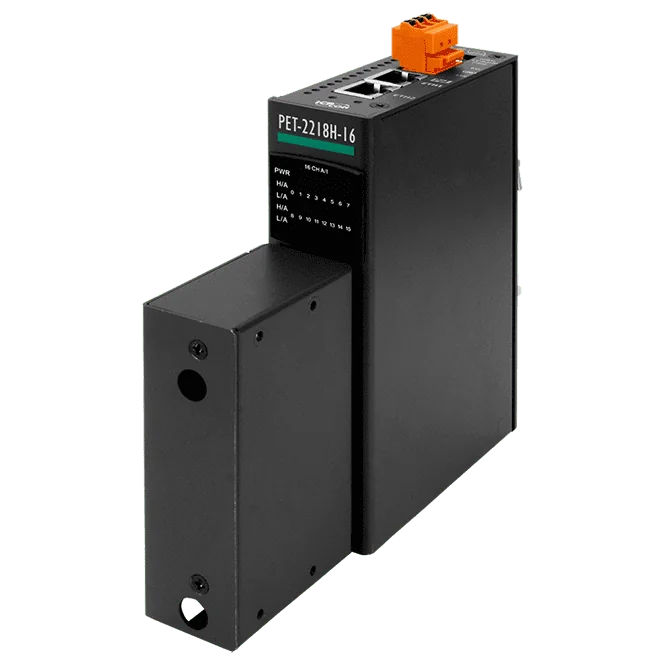

PoE I/O-modul med 2-port Ethernet-switch, 16-kanals højhastigheds termoelementindgang, 100 S/s. Inkluderer CN-1826M daughter board.

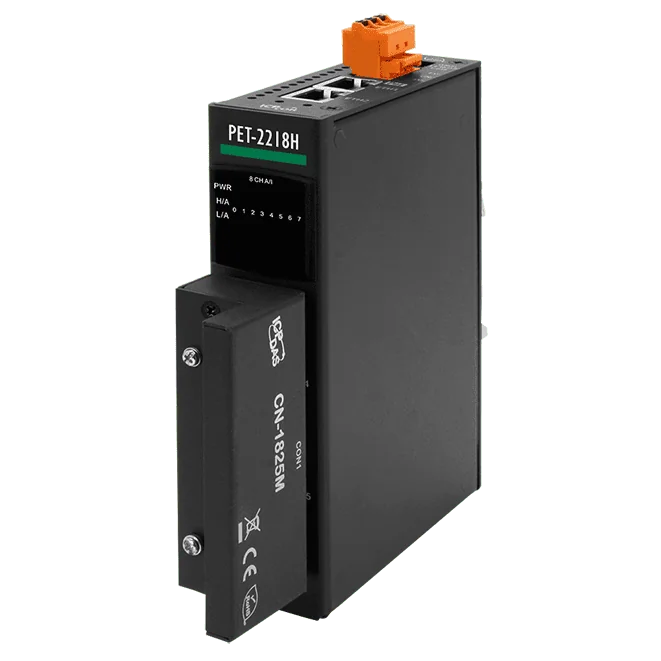

PoE I/O-modul med 2-port Ethernet-switch, 8-kanals højhastigheds termoelementindgang, 100 S/s. Inkluderer CN-1825M daughter board.
