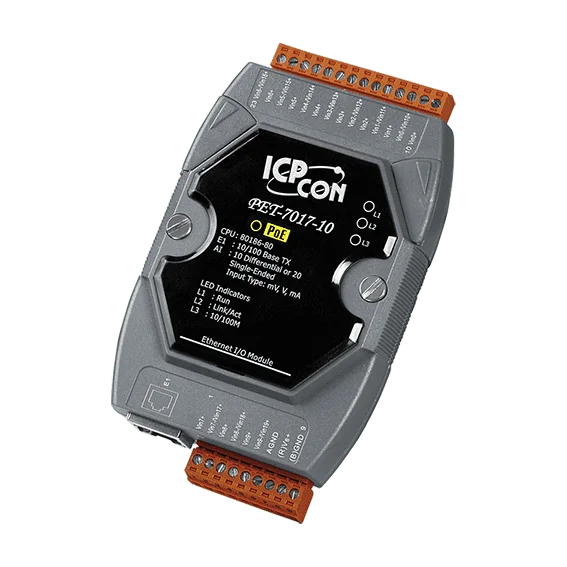

PET-7017-10 PoE Ethernet I/O-modul, 10/20-kanals analogindgang
PoE-forsynet modul med Modbus TCP og Modbus UDP, 10 differentielle eller 20 single-ended analogindgange, individuelt programmerbare områder og 16-bit opløsning.
- 10 differentielle eller 20 single-ended analogindgange, valgbare i software
- Individuel konfiguration af kanalområder, med spændings- og strømområder valgt via jumper
- 16-bit opløsning; normal tilstand 10 Hz og hurtig tilstand 50 Hz samplingshastighed (i alt for kanalerne)
- Indbygget webserver med Web HMI til konfiguration
- Understøttelse af Modbus TCP og Modbus UDP
- Strømforsyning via PoE (IEEE 802.3af, Klasse 1) eller +12 ~ +48 VDC klemrække
2.137,45 kr. pr. stk.
| 1-9 stk. | 2.137,45 kr. | |
|---|---|---|
| 10-30 stk. | 2.077,66 kr. | −3 % |
| 31+ stk. | 2.032,82 kr. | −5 % |
Produktinformation "PET-7017-10 PoE Ethernet I/O-modul, 10/20-kanals analogindgang"
PET-7017-10 er et PoE-forsynet Ethernet-analogindgangsmodul til ingeniører, der har brug for spændings- eller strømmåling på en netværksbaseret I/O-node. Indgangene kan i software konfigureres som 10 differentielle eller 20 single-ended kanaler, og hver kanal kan få sit eget måleområde, så ét modul kan betjene blandede sensortyper på samme netværk.
Hver kanal kan vælges til spændingsområder fra ±150 mV til ±10 V og strømområder på ±20 mA, 0 ~ 20 mA og 4 ~ 20 mA, valgt med jumpere. Opløsningen er 16-bit, og modulet har to samplingstilstande: normal tilstand på i alt 10 Hz og hurtig tilstand på i alt 50 Hz. Detektering af brudt ledning er tilgængelig for 4 ~ 20 mA-indgange, og differentielle kanaler er dimensioneret til 240 Vrms overspændingsbeskyttelse.
Konfiguration og overvågning håndteres via en indbygget webserver med Web HMI, og modulet understøtter Modbus TCP og Modbus UDP. Adgang styres med ID, adgangskode og IP-filter. Enheden forsynes enten via PoE (IEEE 802.3af, Klasse 1) eller fra en +12 ~ +48 VDC klemrække, og den monteres på DIN-skinne.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Product type: | PoE I/O module |
|---|---|
| Interface: | Ethernet |
| Protocol: | Modbus TCP, Modbus UDP |
| Analog inputs: | 10 differential / 20 single-ended |
| Ports: | 1 |
| PoE: | Yes |
| Isolation: | 2500 VDC |
| Power input: | PoE (IEEE 802.3af) / +12 ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Software | |
|---|---|
| Indbygget webserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vejs isolation | I/O: 2500 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal ±8 kV luft for tilfældigt punkt |
| Overspænding (IEC 61000-4-5) | ±0,5 kV til strømledning |
| LED-indikatorer | |
| Status | Drift, Ethernet, PoE |
| Analogindgang | |
| Kanaler | 10 differentielle eller 20 enkeltendede (note 1), softwarevalgbar |
| Type | Spænding Strøm |
| Område | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (Jumper-valgbar) |
| Opløsning | 16-bit |
| Nøjagtighed | Normal tilstand: ±0,1 % Hurtig tilstand: ±0,5 % eller bedre |
| Samplingshastighed | Normal tilstand: 10 Hz (samlede kanaler) Hurtig tilstand: 50 Hz (samlede kanaler) |
| Indgangsimpedans | Spænding: 2 MΩ (differentiel), 1MΩ (enkeltendet) Strøm: 125 Ω |
| Beskyttelse mod fællesspænding | ±200 VDC |
| Overspændingsbeskyttelse | Differentiel: 240 Vrms Enkeltende: 150 Vrms |
| Overstrømsbeskyttelse | 50 mA ved 110 VDC (maks.) |
| Individuel kanalkonfiguration | Ja |
| Detektion af åben ledning | Kun til 4 ~ 20 mA |
| Isolation | ±400 VDC, virtuel kanal til kanalisolation |
| Ethernet | |
| Porte | 1 x RJ-45, 10/100 Base-TX |
| PoE | Ja |
| Adgangskontrol | ID, adgangskode og IP-filter |
| Protokol | Modbus TCP, Modbus UDP |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Forbrug | 3,3 W (maks.) |
| Forsynet fra PoE | IEEE 802.3af, Klasse1 |
| Forsynet fra klemrække | +12 ~ +48 VDC |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
