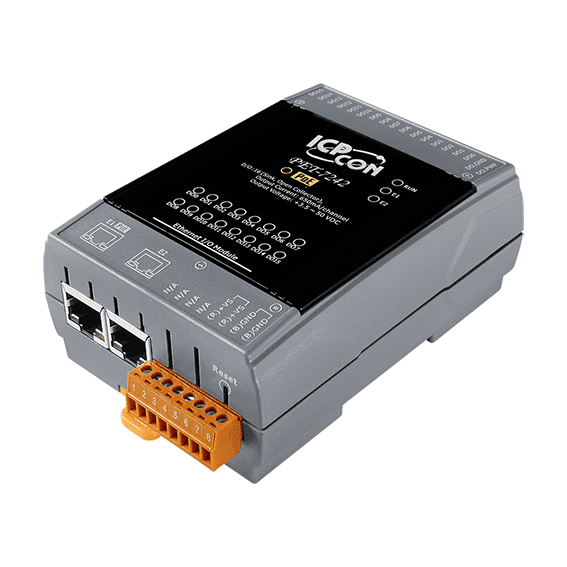

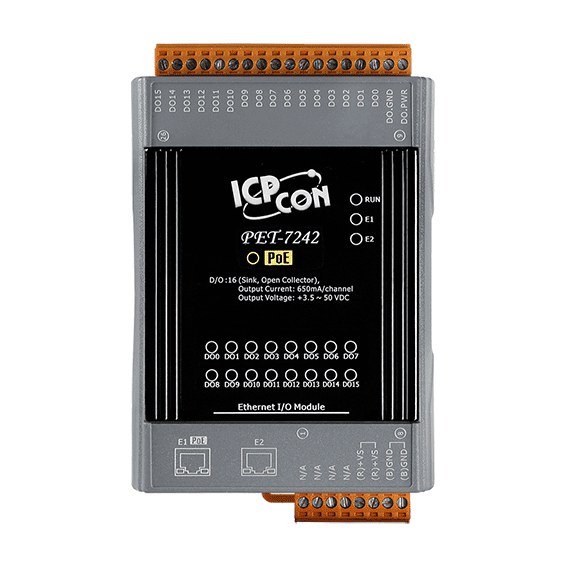

PET-7242 PoE I/O-modul, 16-kanals digital output af sink-type med 2-port switch

Den ET-7042 CR er et Ethernet I/O-modul, der skifter 16 digitale udgange af sink-typen via en enkelt 10/100 Base-TX RJ-45-port. Hver udgang er en isoleret open collector med en belastningsspænding fra +5 til +30 VDC og op til 100 mA pr. kanal ved 25 °C. Udgangenes power-on- og safe-værdier kan programmeres, så modulet kan styre kendte tilstande, når netværket eller værten ikke er tilgængelig.Kommunikationen sker via Modbus TCP eller Modbus UDP, og den indbyggede webserver tilbyder en Web HMI til opsætning og overvågning uden yderligere software. Adgangskontrol håndteres via ID, adgangskode og IP-filtrering. En modul-watchdog og en kommunikations-watchdog, begge programmerbare, hjælper med at opretholde sikker drift, og funktionen I/O-parforbindelse er tilgængelig.Isolationen er på 1500 VDC på Ethernet-siden og 2500 VDC på I/O-siden. Der er ingen kanal-til-kanal-isolation. Modulet kan direkte styre relémodulerne i RM-serien til skift af induktive belastninger. Det forsynes fra +10 til +30 VDC via en klemrække med beskyttelse mod forkert polaritet, har et maksimalt forbrug på 2,7 W og monteres på DIN-skinne.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

ET-7042-UT CR er et DIN-skinnemonteret Ethernet I/O-modul, der skifter 16 isolerede open-collector digitale udgange i sink-konfiguration. Hver kanal håndterer en lastspænding på +5 ~ +30 VDC og op til 100 mA ved 25 °C, så den kan drive laster direkte eller styre et RM-serie relæmodul ved skift af induktive laster.Modulet er rettet mod ingeniører, der har brug for fjernstyret, netværksbaseret udgangsstyring uden en lokal PLC. Det understøtter Modbus TCP og Modbus UDP og har en indbygget webserver med web-HMI til konfiguration og overvågning. Adgangen begrænses via ID, adgangskode og IP-filter, og en dobbelt watchdog hjælper udgangstrinnet med at gå tilbage til en defineret tilstand efter fejl.Power-on- og sikre værdier for de digitale udgange kan programmeres, hvilket gør det muligt for hver installation at definere udgangenes tilstand ved opstart og ved kommunikationstab. Det angivne driftsområde på -40 ~ +75 °C egner sig til skabe i krævende miljøer, med 2500 VDC I/O-isolation og 1500 VDC Ethernet-isolation.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

ET-7242 CR er et Ethernet I/O-modul, der styrer 16 digitale outputs af sink-type og rapporterer deres status over Modbus TCP eller Modbus UDP. Den indbyggede webserver og web-HMI gør det muligt at konfigurere og overvåge fra en standardbrowser, hvilket passer til ingeniører, der ønsker at idriftsætte og kontrollere I/O uden dedikeret software.Den indbyggede 2-port 10/100 Base-TX-switch med LAN-bypass gør det muligt at placere modulet i en daisy-chain-topologi, så kabling mellem I/O-punkter kan forenkles. Hver output har et lastspændingsområde på +3,5 ~ +50 VDC og op til 650 mA pr. kanal ved 25 °C, og outputtene kan direkte drive et RM-serie relæmodul til at skifte induktive laster. Power-on- og sikre værdier kan programmeres, så outputs kan sættes i en defineret tilstand ved opstart eller ved tab af kommunikation.I/O er optisk isoleret til 3750 VDC for beskyttelse mod transiente overspændinger, mens Ethernet er isoleret til 1500 VDC. Kanalerne er ikke isoleret fra hinanden. Modulet monteres på DIN-skinne og er specificeret til et driftsområde på -25 ~ +75 °C.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

Den ET-7242-UT er et Ethernet-forbundet I/O-modul med 16 galvanisk isolerede digitale open-collector-udgange af sink-typen. Hver kanal leverer op til 650 mA ved 25 °C og kan direkte drive et effektrelækortmodul, hvilket er nyttigt ved skift af induktive laster.Den indbyggede webserver og Web HMI gør det muligt for ingeniører at konfigurere og overvåge modulet fra en browser, mens Modbus TCP og Modbus UDP sørger for kommunikationen med værten. Den integrerede 2-port 10/100 Base-TX-switch med LAN-bypass understøtter daisy-chain-forkabling. Der er dobbelte watchdogs for modulet og kommunikationen, som kan programmeres, og tænd-værdien samt sikkerhedsværdien for hver digital udgang kan indstilles.Den optiske isolation er specificeret til 3750 VDC på I/O-siden og 1500 VDC på Ethernet-siden. ESD-, EFT- og overspændingsbeskyttelse er specificeret i henhold til IEC 61000-4-2, -4-4 og -4-5. Modulet er beregnet til drift ved -40 til 75 °C og monteres på DIN-skinne.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

PET-7042 CR er et PoE-forsynet Ethernet I/O-modul, der kan skifte op til 16 sink-type digitale udgange over Modbus TCP eller Modbus UDP. Det egner sig til ingeniører, der har brug for fjernskift af laster eller indikatorer på et Ethernet-netværk uden en separat strømforsyning til modulet, da det kan forsynes fra PoE (IEEE 802.3af, Klasse 1) eller fra en klemrække på +12 ~ +48 VDC.Hver udgang er en isoleret open-collector-kanal med en nominel belastning på 100 mA pr. kanal ved 25°C og en lastspænding på +5 ~ +30 VDC. Overbelastningsbeskyttelse og kortslutningsbeskyttelse er inkluderet. Power-on-værdien og sikkerhedsværdien for hver kanal kan programmeres, så udgangene kan sættes i en defineret tilstand ved opstart eller ved kommunikationstab. I/O'et er isoleret med 2500 VDC, men kanalerne er ikke isoleret fra hinanden. Ved induktive laster kan udgangene styre et RM-serie relæmodul direkte.Modulet har en indbygget webserver med Web HMI, adgangskontrol via ID, adgangskode og IP-filter, dobbelt watchdog og I/O-parforbindelse. Det monteres på en DIN-skinne og er specificeret til en driftstemperatur på -25 ~ +75 °C. Enheden er RoHS-kompatibel og har CE-, UKCA-, FCC- og WEEE-mærkning.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr
