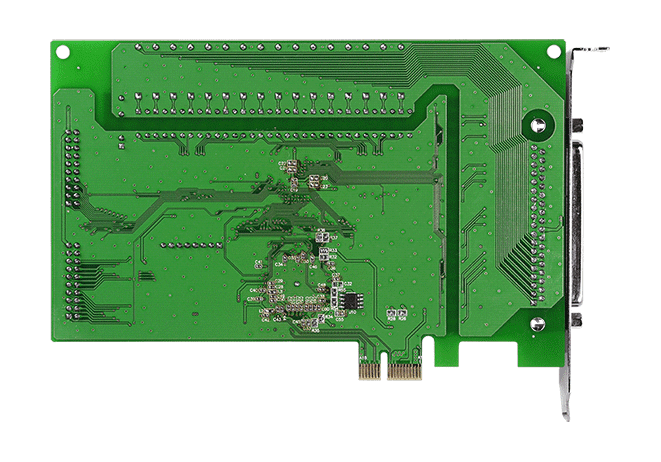

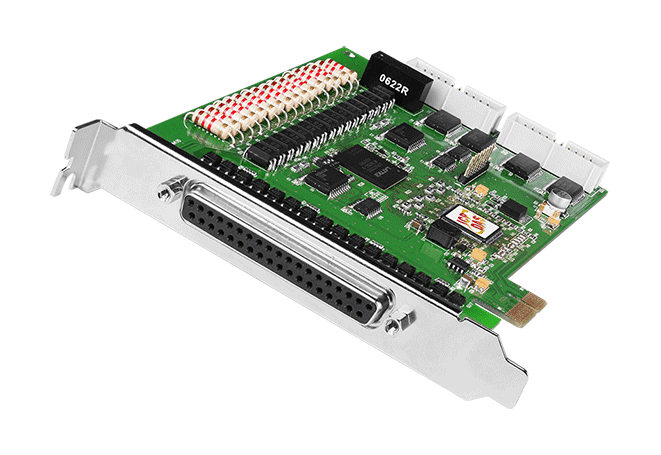

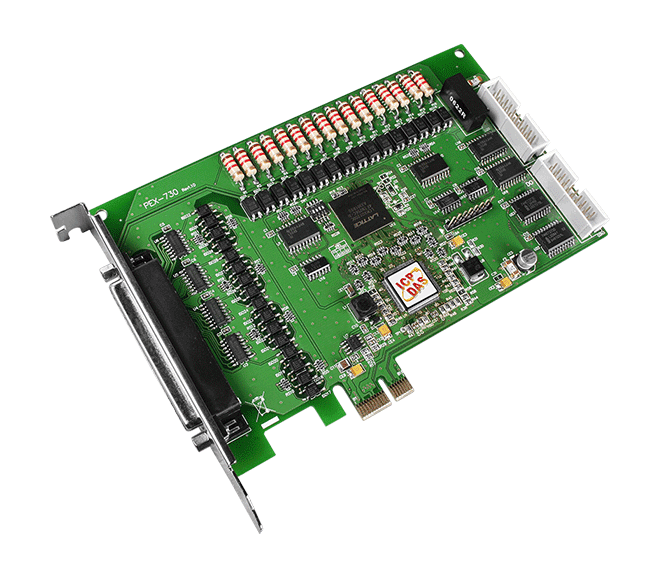

PEX-730 PCI Express digital I/O-kort, 32-kanals isoleret DI/DO (NPN-sink)
PCI Express x1-kort med 32 isolerede DI/DO-kanaler (NPN sink-udgange) og 32 TTL I/O-kanaler. Inkluderer ét CA-4002 D-Sub-stik.
- PCI Express x1-grænseflade med 8-bit databus
- 16 optisk isolerede digitale indgange med 3750 Vrms isolation
- 16 isolerede open-collector-udgange, NPN sink, 100 mA/+30 V pr. kanal
- 16 yderligere 5 V/TTL digitale indgange og 16 TTL digitale udgange
- Aflæsning af udgangsstatus og to interrupt-kilder
- 4-bit Card ID SMD-kontakt til systemer med flere kort
1.786,31 kr. pr. stk.
| 1-9 stk. | 1.786,31 kr. | |
|---|---|---|
| 10-30 stk. | 1.726,52 kr. | −3 % |
| 31+ stk. | 1.696,62 kr. | −5 % |
Produktinformation "PEX-730 PCI Express digital I/O-kort, 32-kanals isoleret DI/DO (NPN-sink)"
Den PEX-730 CR er et PCI Express x1 digitalt I/O-kort, der kombinerer 16 optisk isolerede digitale indgange og 16 isolerede open-collector-udgange med 16 TTL-niveau-indgange og 16 TTL-niveau-udgange. Isoleringen er specificeret til 3750 Vrms, så feltindgange kan flydes for at undgå jordsløjfer, og værtscomputeren beskyttes mod skadelige spændinger.
De isolerede udgange er NPN-Darlington-sink-typer med integreret undertrykkelsesdiode til induktive laster, specificeret til 100 mA/+30 V pr. kanal ved 100% duty cycle. De egner sig til alarm- og advarselssignalering, styring af eksterne kredsløb, der kræver et højere spændingsniveau, samt generel styring af signaludgange. Indgangene understøtter våd kontaktdetektering fra 9 til 24 V, og den interne forsyning til tørkontakt-indgange er isoleret til 3000 VDC.
Når der er monteret mere end ét kort i samme pc, gør den indbyggede 4-bit Card ID-kontakt det muligt for softwaren at identificere hvert kort. PEX-730 CR er designet som direkte erstatning for PISO-730U og PISO-730A uden krav om ændringer i software eller drivere.
Anvendelsesområder
- Fabriksautomation
- Produkttest
- Laboratorieautomation
| Product type: | DAQ board |
|---|---|
| Interface: | PCI Express x1 |
| Digital inputs: | 16 isolated + 16 TTL |
| Digital outputs: | 16 isolated + 16 TTL |
| Isolation: | 3750 Vrms |
| Operating temperature: | 0 ~ +60 °C |
| Mounting: | PCI Express slot |
Specifikationer
| Hardware | |
|---|---|
| Stik | Hun DB37 x 1 20-polet boksstiftliste x 2 |
| Kort-ID | Ja (4-bit) |
| Digital indgang | |
| Kanaler | 16 (isoleret) + 16 (ikke-isoleret) |
| Type | Våd kontakt Isoleret: Optokobler Ikke-isoleret: 5 V/TTL |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spændingsniveau | Våd: 9 ~ 24 V (min. 7 V; maks. 30 V) TTL: 2,0 V min. |
| OFF-spændingsniveau | Våd: 0 ~ 1 V TTL: 0,8 V maks. |
| Responshastighed | 4 kHz (Typical) (Isolated) 500 kHz(Typical) (Non-isolated) |
| Udløsertilstand | Statisk opdatering |
| Isolation | 3750 Vrms (Isolated) |
| Digital udgang | |
| Kanaler | 16 (isoleret) + 16 (ikke-isoleret) |
| Type | Åben kollektor Galvanisk adskilt: 5V/TTL |
| Sink/Source (NPN/PNP) | Sink (NPN) |
| Driftstilstand | Statisk opdatering |
| Lastspænding | Galvanisk adskilt: Logisk 0: 0,4 V maks. Logisk 1: 2,4 V min. |
| Laststrøm | 100 mA/+30 V for hver kanal @ 100 % duty (Isoleret) Sink: 2,4 mA @ 0,8 V (Ikke-isoleret) Source: 0,8 mA @ 2,0 V (Ikke-isoleret) |
| Responshastighed | 4 kHz (Typical) (Isolated) 500 kHz (Non-isolate) |
| Isolation | 3750 Vrms (Isolated) |
| PC-bus | |
| Type | PCI Express x 1 |
| Databus | 8 bit |
| Strøm | |
| Forbrug | 350 mA @ +3.3 V 250 mA @ +12 V |
| Mekanisk | |
| Mål (mm) | 116 x 163 x 22 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60°C |
| Opbevaringstemperatur | -20 ~ +70°C |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
