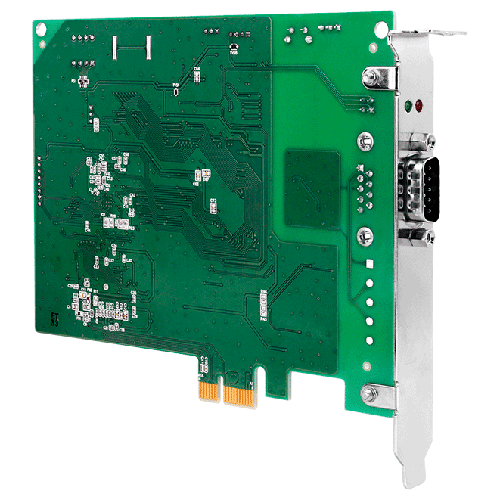

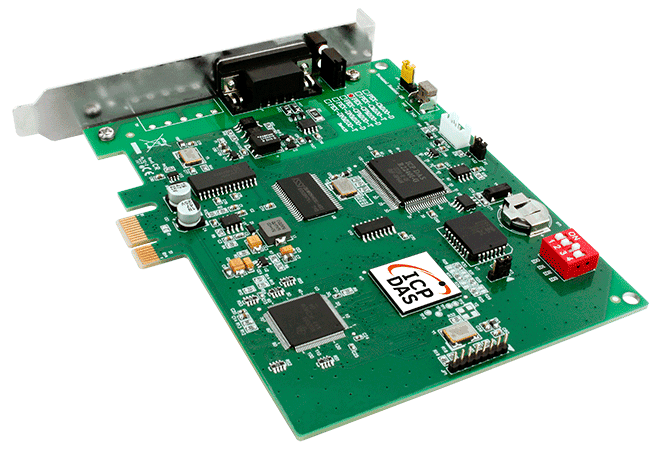

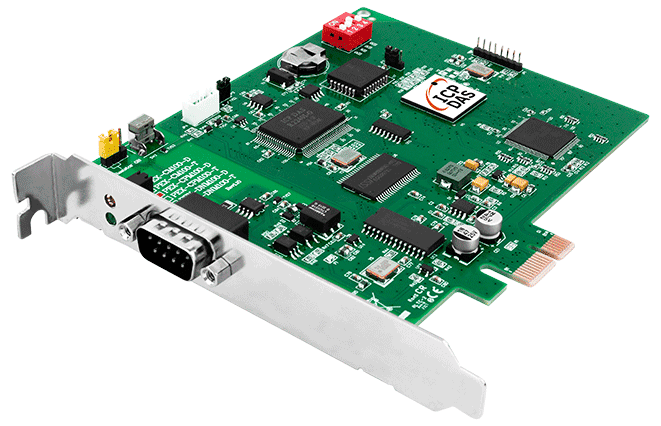

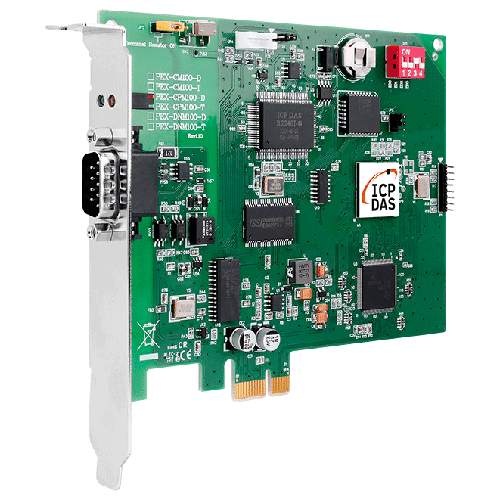

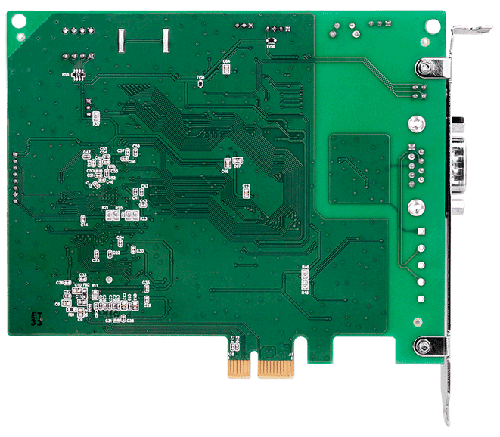

PEX-CPM100-D 1-Port CANopen Master PCI Express-kort, 9-pol D-sub
1-port intelligent CANopen-master PCI Express-kort med 9-pol D-sub-stik. Overholder CiA 301 v4.02, understøtter op til 127 slaver og kører CANopen-mastoropgaver i kortets egen firmware.
- CiA 301 v4.02 CANopen-master, der understøtter op til 127 slaver
- Netværksscanningsfunktion og master listen-tilstand
- Node Guarding- og Heartbeat Consumer-protokoller med hændelsesudløst EMCY, Node Guarding og Heartbeat
- PDO-understøttelse med hændelsesudløste, fjernanmodede, cykliske og acykliske SYNC-tilstande samt dynamisk mapning
- Understøttelse af EDS-filer og automatisk tilføjelse af noder ved opstart
- Indbygget 120 Ω terminatormodstand, baudrate 10 k ~ 1 M
3.438,09 kr. pr. stk.
| 1-9 stk. | 3.438,09 kr. | |
|---|---|---|
| 10-30 stk. | 3.333,45 kr. | −3 % |
| 31+ stk. | 3.266,18 kr. | −5 % |
Produktinformation "PEX-CPM100-D 1-Port CANopen Master PCI Express-kort, 9-pol D-sub"
Den PEX-CPM100-D er et aktivt CANopen-mastekort til PCI Express-systemer med én CAN-kanal. En NXP SJA1000T-controller og 82C250-transceiver håndterer busarbitrering og fejldetektion med automatisk korrektion og gensendelse. En 16-bit mikrocontroller, der kører realtidsoperativsystemet MiniOS7, styrer afsendelse, modtagelse, filtrering og lagring af meddelelser, så kortet kan følge med CAN-trafikken også på en PCI-bus under høj belastning.
Da CANopen-masterlogikken kører i kortets egen firmware, afhænger tidskritiske netværksopgaver ikke af værts-pc'en. Applikationsudviklere kan bruge CANopen-biblioteket på værts-pc'en, hvor data udveksles med firmwaren via hukommelsesmapping, mens kortet er aktivt.
Kortet fungerer også sammen med CANopen Motion Library, som følger CiA-402-specifikationen og dækker positions-, hastigheds- og momentstyring samt synkroniseret styring. Se producentens dokumentation for CANopen Motion Library for detaljer.
Anvendelser
- CANopen-netværksmastering i pc-baserede automationssystemer
- Motion control på CANopen-netværk ved brug af CiA-402 motion-biblioteket
| Product type: | PCI Express CANopen master board |
|---|---|
| Interface: | PCI Express |
| Protocol: | CANopen |
| Ports: | 1 |
| Isolation: | 3000 VDC (DC-to-DC), 2500 Vrms (photo-coupler) |
| Operating temperature: | 0 ~ +60 °C |
Specifikationer
| Software | |
|---|---|
| Driver | Windows XP/7/8/10 (32-bit/64-bit OS) |
| SDK | VB 6.0, BCB 6.0, VC++, C#.net, VB.net |
| CPU-modul | |
| CPU | 80186, 80 MHz eller kompatibel |
| EEPROM | 16 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Watchdog-timer | Hardware-watchdog |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation |
| PC-bus | |
| Type | PCI Express-bus |
| Kortnr. | Via DIP-kontakt |
| CANopen | |
| Controller | NXP SJA1000T med 16 MHz ur |
| Porte | 1 |
| Baudrate | 10 k ~ 1 M |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Indbygget 120 Ω |
| Protokol | CiA 301 v4.02 |
| NMT | Master |
| Strøm | |
| Forbrug | 300 mA @ 5 |
| Mekanisk | |
| Mål (mm) | 133 x 22 x 98 (W x L x H) |
| Miljø | |
| Driftstemperatur | 0 ~ +60 °C |
| Opbevaringstemperatur | -20 ~ +70 °C |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
