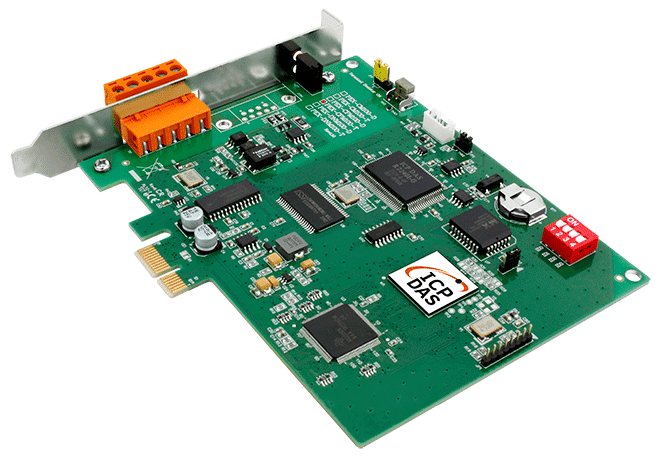

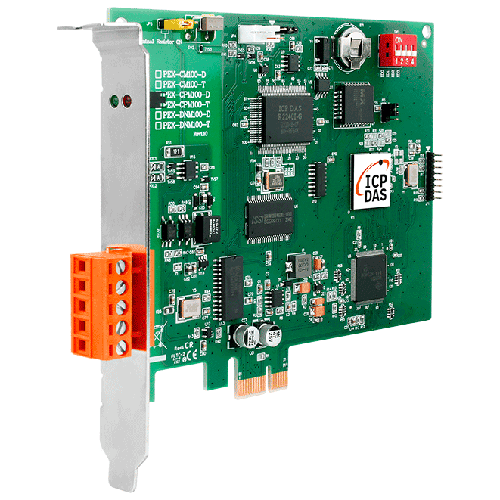

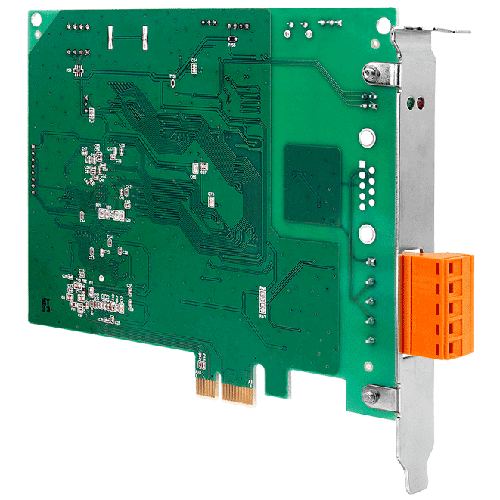

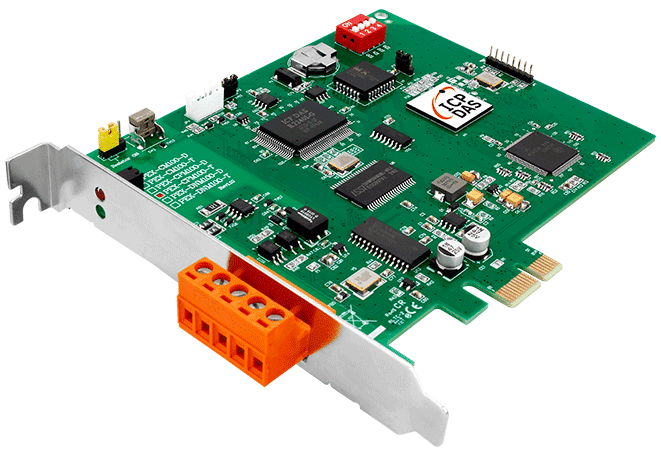

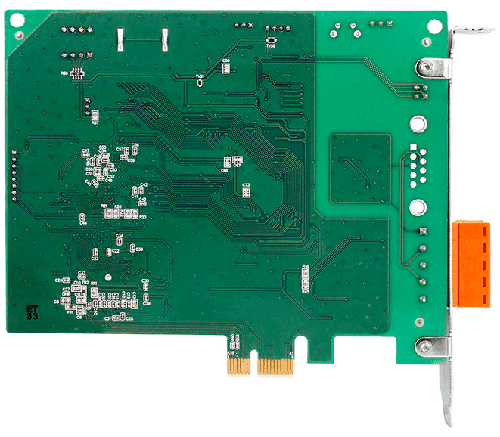

PEX-CPM100-T PCI Express CANopen-masterkort, 1 port, 5-polet skrueterminal
1-port intelligent CANopen-master PCI Express-kort med NXP SJA1000T-controller, CiA 301 v4.02-understøttelse og op til 127 slaver til PC-baseret CANopen-styring.
- Aktiv CANopen-master på én CAN-kanal, i overensstemmelse med CiA 301 v4.02
- Håndterer op til 127 slaver, med scanfunktion og master listen-tilstand
- Node Guarding- og Heartbeat Consumer-protokoller med hændelsesudløsning for EMCY, Node Guarding og Heartbeat
- Fleksibel PDO-håndtering: hændelsesudløst, fjernanmodet, cyklisk og acyklisk SYNC samt dynamisk mapping
- NXP SJA1000T CAN-controller med 82C250-transceiver, 10 k ~ 1 M baud og indbygget 120 Ω terminatormodstand
- Isolation på 3000 VDC (DC-til-DC) og 2500 Vrms (optokobler)
3.438,09 kr. pr. stk.
| 1-9 stk. | 3.438,09 kr. | |
|---|---|---|
| 10-30 stk. | 3.333,45 kr. | −3 % |
| 31+ stk. | 3.266,18 kr. | −5 % |
Produktinformation "PEX-CPM100-T PCI Express CANopen-masterkort, 1 port, 5-polet skrueterminal"
Kortet PEX-CPM100-T CR er et PCI Express-kort, der gør en værts-pc til en aktiv CANopen-master på én CAN-kanal. En 16-bit mikrocontroller på kortet kører CANopen-firmwaren, så tidskritisk netværkshåndtering forbliver på kortet, selv når PCI-bussen er stærkt belastet.
Din applikation udveksler data med firmwaren via memory mapping, og du kan også bygge CANopen-applikationer på værten ved hjælp af det medfølgende CANopen-bibliotek. CANopen Motion Library, som følger CiA 402, tilføjer positions-, hastigheds-, moments- og synkroniseret styring.
Netværksstyringen omfatter en scanfunktion for alle noder, master listen-tilstand, Node Guarding- og Heartbeat Consumer-protokoller samt automatisk tilføjelse af noder ved opstart. Driver- og SDK-understøttelse leveres til Windows XP, 7, 8 og 10 i både 32-bit- og 64-bit-versioner.
Anvendelser
- PC-baseret CANopen-mastersstyring på industrielle fieldbus-netværk
- CANopen-motion control ved hjælp af CANopen Motion Library (CiA 402)
| Product type: | PCI Express board |
|---|---|
| Interface: | PCI Express |
| Protocol: | CANopen |
| Ports: | 1 |
| Isolation: | 3000 VDC (DC-to-DC), 2500 Vrms (photo-coupler) |
| Power input: | 300 mA @ 5 |
| Operating temperature: | 0 ~ +60 °C |
Specifikationer
| Software | |
|---|---|
| Driver | Windows XP/7/8/10 (32-bit/64-bit OS) |
| SDK | VB 6.0, BCB 6.0, VC++, C#.net, VB.net |
| CPU-modul | |
| CPU | 80186, 80 MHz eller kompatibel |
| EEPROM | 16 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Watchdog-timer | Hardware-watchdog |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation |
| PC-bus | |
| Type | PCI Express-bus |
| Kortnr. | Via DIP-kontakt |
| CANopen | |
| Controller | NXP SJA1000T med 16 MHz ur |
| Porte | 1 |
| Baudrate | 10 k ~ 1 M |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Indbygget 120 Ω |
| Protokol | CiA 301 v4.02 |
| NMT | Master |
| Strøm | |
| Forbrug | 300 mA @ 5 |
| Mekanisk | |
| Mål (mm) | 133 x 22 x 98 (W x L x H) |
| Miljø | |
| Driftstemperatur | 0 ~ +60 °C |
| Opbevaringstemperatur | -20 ~ +70 °C |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
