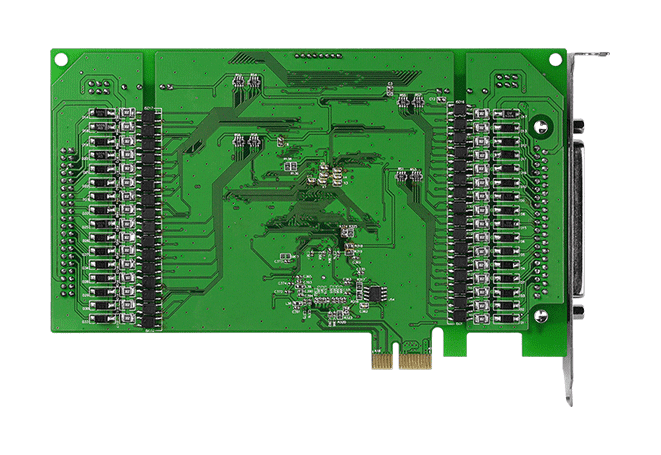

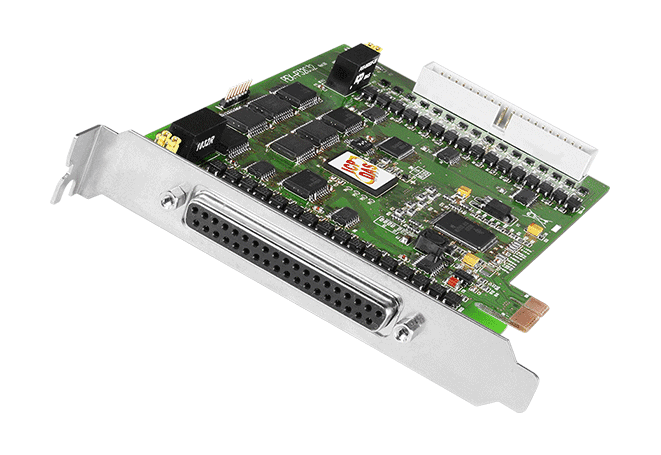

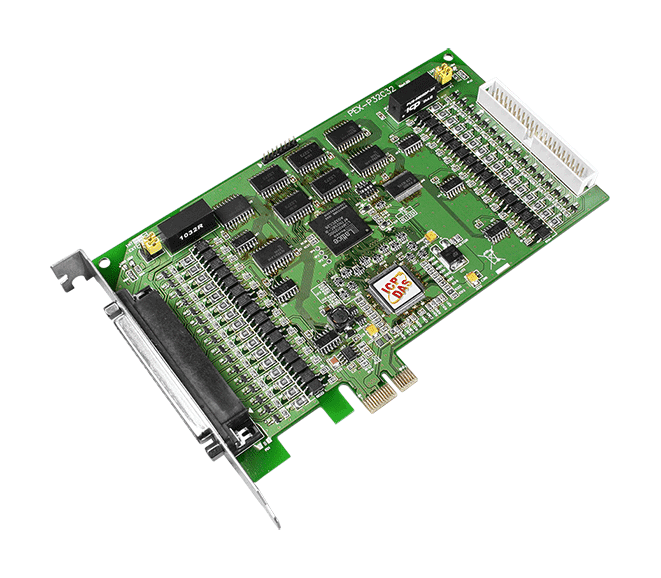

PEX-P32C32 PCI Express isoleret DI/DO-kort, 32 kanaler DI og 32 kanaler NPN DO
PCI Express x1 DAQ-kort med 32 optisk isolerede digitale indgange og 32 NPN sink open-collector digitale udgange til fabrik-, test- og laboratorieautomation.
- 32 optisk isolerede digitale indgange, sink/source, tør eller våd kontakt, 9 ~ 24 V vådområde
- 32 optisk isolerede NPN open-collector udgange, 100 mA/+30 V pr. kanal ved 100 % duty cycle
- 3750 Vrms fotoisolation, med mulighed for 3000 VDC isoleret intern forsyning til indgange med tør kontakt
- Udgangsstatus kan læses tilbage på registerniveau
- 4-bit Card ID-kontakt til identifikation af kort i systemer med flere kort
- Typisk responshastighed på 4 kHz for både indgange og udgange
1.950,74 kr. pr. stk.
| 1-9 stk. | 1.950,74 kr. | |
|---|---|---|
| 10-30 stk. | 1.890,95 kr. | −3 % |
| 31+ stk. | 1.853,58 kr. | −5 % |
Produktinformation "PEX-P32C32 PCI Express isoleret DI/DO-kort, 32 kanaler DI og 32 kanaler NPN DO"
PEX-P32C32 CR er et PCI Express x1 digitalt I/O-kort, der kombinerer 32 optisk isolerede digitale indgange med 32 optisk isolerede digitale udgange, opdelt i fire isolerede grupper. Det egner sig til ingeniører, der skal læse tørre eller våde kontakter og skifte sink-type laster fra en værts-pc, samtidig med at computeren er elektrisk adskilt fra feltledningerne.
Hver indgangskanal bruger en optokobler og kan via jumper indstilles til enten en intern isoleret forsyning til måling af tørre kontakter eller en ekstern forsyning til våde signaler. Udgangene er NPN open-collector sink-udgange med en mærkestrøm på 100 mA pr. kanal ved +30 V, og udgangsstatus kan læses tilbage på registerniveau. En indbygget 4-bit Card ID-kontakt gør det muligt for softwaren at identificere kortet, når to eller flere kort er installeret i samme computer.
- Egnet til applikationer inden for fabriksautomation, produkttest og laboratorieautomation.
Anvendelser
- Fabriksautomation
- Produkttest
- Laboratorieautomation
| Product type: | DAQ board |
|---|---|
| Interface: | PCI Express x1 |
| Digital inputs: | 32 |
| Digital outputs: | 32 |
| Ports: | DB37, 40-pin box header |
| Isolation: | 3750 Vrms |
| Operating temperature: | 0 ~ +60 °C |
| Mounting: | PCI Express slot |
Specifikationer
| Hardware | |
|---|---|
| Stik | Hun DB37 x 1 40-polet boksstiftliste x 1 |
| Kort-ID | Ja (4-bit) |
| Digital indgang | |
| Kanaler | 32 |
| Type | Tør + våd kontakt Fotokobler |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spændingsniveau | Tør: Lukket til GND Våd: 9 ~ 24 V (min. 7 V; maks. 30 V) |
| OFF-spændingsniveau | Tør: Åben Våd: 0 ~ 1 V |
| Responshastighed | 4 kHz (Typical) |
| Udløsertilstand | Statisk opdatering |
| Isolation | 3750 Vrms (Using external power) |
| Digital udgang | |
| Kanaler | 32 |
| Type | Åben kollektor |
| Sink/Source (NPN/PNP) | Sink (NPN) |
| Driftstilstand | Statisk opdatering |
| Laststrøm | 100 mA/+30 V for hver kanal @ 100 % duty |
| Responshastighed | 4 kHz (Typical) |
| Isolation | 3750 Vrms |
| PC-bus | |
| Type | PCI Express x 1 |
| Databus | 8 bit |
| Strøm | |
| Forbrug | 550 mA @ +3.3 V 350 mA @ +12 V |
| Mekanisk | |
| Mål (mm) | 105 x 180 x 22 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60°C |
| Opbevaringstemperatur | -20 ~ +70°C |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
