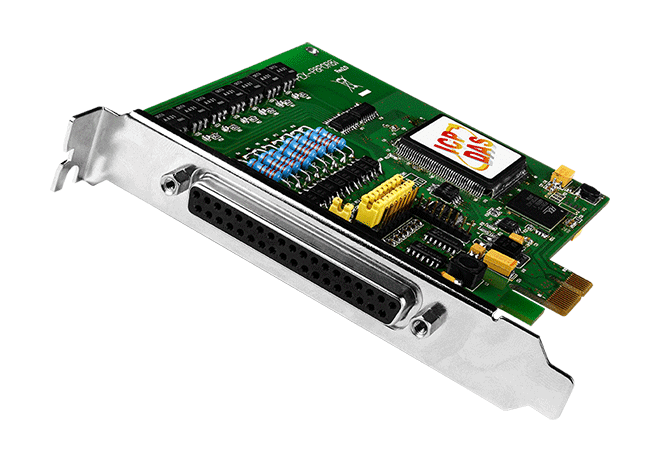

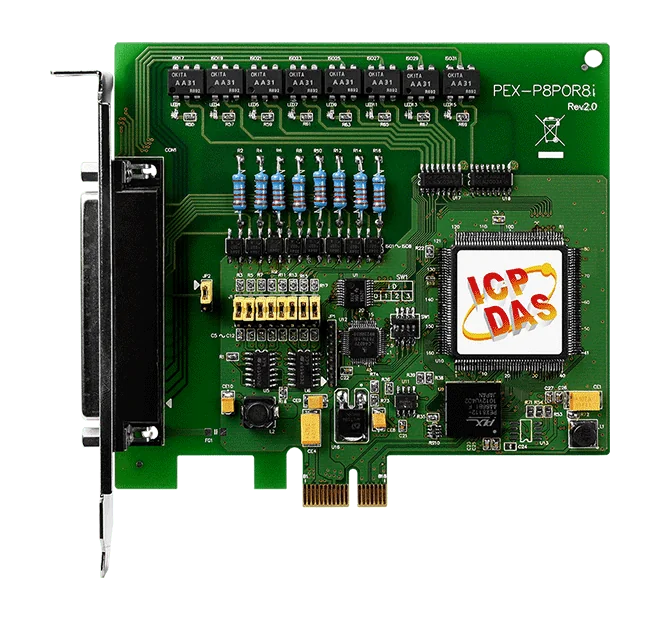

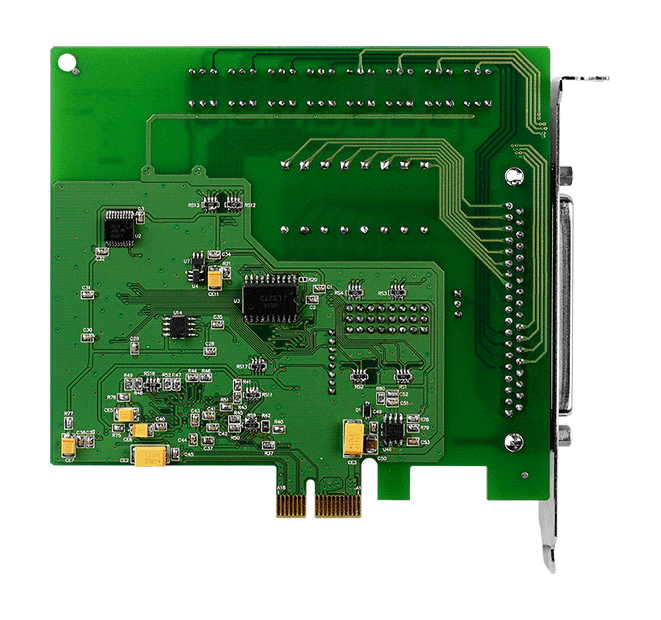

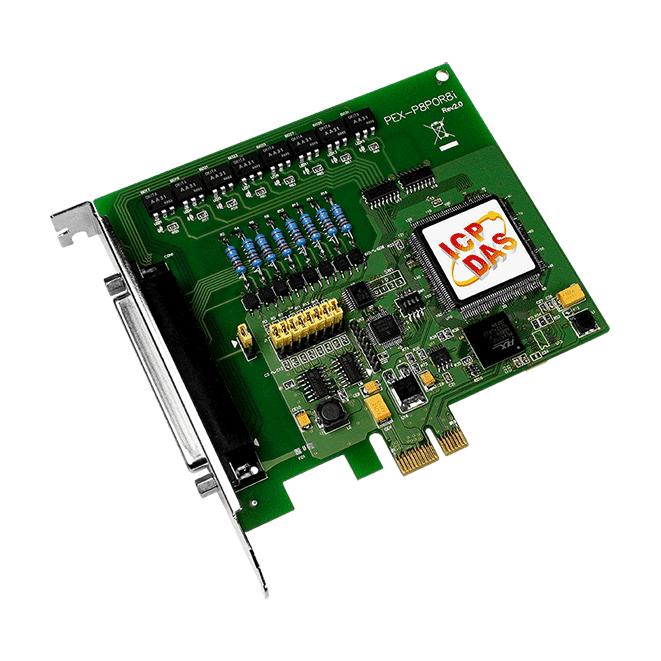

PEX-P8POR8i PCI Express-kort, 8-kan. isoleret DI og 8-kan. PhotoMOS relæudgang
PCI Express-kort med 8 optisk isolerede digitale indgange og 8 PhotoMOS-relæudgange, 2000 VDC indgangsisolation og en Card ID-kontakt til systemer med flere kort.
- PCI Express x1-grænseflade med 16-bit databus
- 8 isolerede digitale indgange, 2000 VDC fotoisolation, sink/source-type
- Valgbart DC-indgangsfilter eller AC-indgang med filter
- 8 PhotoMOS-relæudgange (Form A), 300 V og 130 mA lastangivelse
- 0,05 ms typisk frigivelsestid, ingen kontaktsprell og ingen gnistdannelse
- DO-statusaflæsning på registerniveau
1.920,72 kr. pr. stk.
| 1-9 stk. | 1.920,72 kr. | |
|---|---|---|
| 10-30 stk. | 1.868,40 kr. | −3 % |
| 31+ stk. | 1.823,56 kr. | −5 % |
Produktinformation "PEX-P8POR8i PCI Express-kort, 8-kan. isoleret DI og 8-kan. PhotoMOS relæudgang"
PEX-P8POR8i er et PCI Express x1 digitalt I/O-kort, der kombinerer otte fotokoblerisolerede digitale indgange med otte PhotoMOS-relæudgange. Isolationen mellem feltforkablingen og værts-pc'en hjælper med at undertrykke jordsløjfer, blokere spændingsspidser og beskytte computeren mod skadelige spændinger. Kortet er derfor egnet til at skifte og registrere signaler i støjfyldte eller blandede spændingsinstallationer.
De digitale indgange accepterer AC- eller DC-signaler fra 5 til 24 V og har et valgbart DC-signalindgangsfilter. PhotoMOS-relæudgangene er dimensioneret til laster op til 300 V (AC-toppunkt eller DC) og 130 mA, med en typisk frigivelsestid på 0,05 ms, ingen kontaktsprell og ingen gnistdannelse. Udgangsstatus kan læses tilbage på registerniveau. En 4-bit Card ID-kontakt på kortet gør det muligt for software at identificere hvert kort, når to eller flere kort er monteret i samme computer.
Driverunderstøttelse dækker Linux, DOS og Windows, med en DLL og ActiveX-kontrol samt eksempelprogrammer til en række C-, C++-, Delphi-, Visual Basic-, C#.NET- og LabVIEW-miljøer. Bestillingskoden inkluderer ét CA-4002 D-Sub-stik.
Anvendelser
- Styring af ON/OFF-tilstand for eksterne enheder
- Styring af eksterne relæer eller små effektkontakter
- Aktivering af alarmer
- Kontaktlukning
- Registrering af eksterne spændinger eller kontakter
| Product type: | PCI Express DAQ board |
|---|---|
| Interface: | PCI Express x1 |
| Digital inputs: | 8 |
| Relay outputs: | 8 |
| Isolation: | 2000 VDC |
| Operating temperature: | 0 ~ +60 °C |
Specifikationer
| Hardware | |
|---|---|
| Stik | Hun DB37 x 1 |
| Kort-ID | Ja (4-bit) |
| Digital indgang | |
| Kanaler | 8 |
| Type | Våd kontakt Optokobler |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spændingsniveau | AC/DC 5 ~ 24 V (AC 50 ~ 1 kHz) |
| OFF-spændingsniveau | AC/DC 0 ~ 1 V |
| Responshastighed | Uden filter: 50 kHz (typisk) Med filter: 0,455 kHz (typisk) |
| Udløsertilstand | Statisk opdatering |
| Isolation | 2000 VDC |
| Relæudgang | |
| Kanaler | 8 |
| Type | PhotoMOS-relæ (Form A) |
| Kontaktbelastning | Lastspænding: 300 V (AC-peak eller DC) Laststrøm: 130 mA |
| Driftstid | 0,7 ms (typisk) |
| Frigivelsestid | 0,05 ms (typisk) |
| Elektrisk holdbarhed | Lang levetid og ingen gnistdannelse |
| PC-bus | |
| Type | PCI Express x 1 |
| Databus | 16-bit |
| Strøm | |
| Forbrug | 550 mA @ +3.3 V 250 mA @ +12 V |
| Mekanisk | |
| Mål (mm) | 113 x 173 x 22 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60°C |
| Opbevaringstemperatur | -20 ~ +70°C |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
