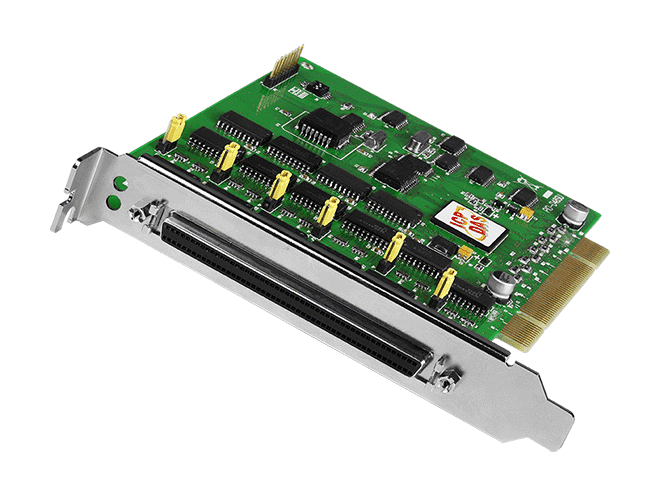

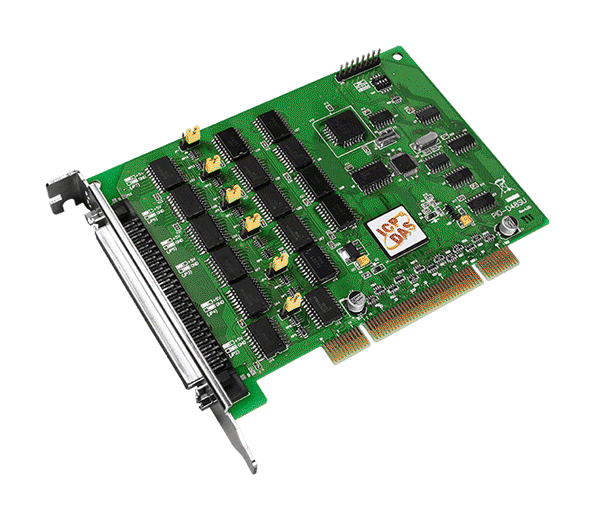

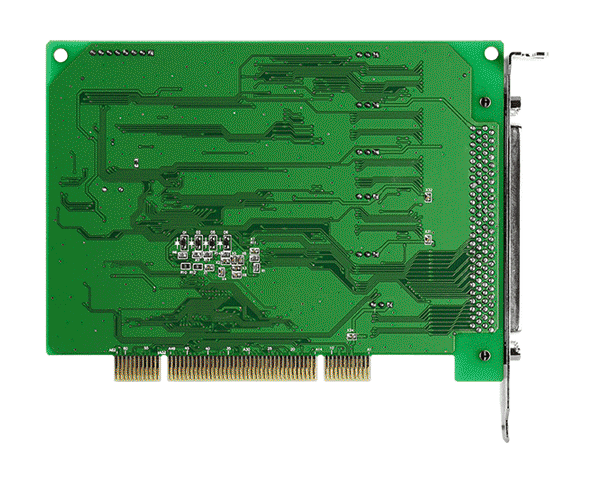

PIO-D48SU Universal PCI, 48-kanals digital I/O-kort
48-kanals TTL digitalt I/O-kort til universelle PCI-slots på 3,3 V/5 V med bufrede linjer, en Card ID-kontakt og pull-up/pull-down-modstande på DI-kanalerne.
- 48 bufrede TTL digitale I/O-linjer organiseret som seks 8-bit tovejsporte
- Emulerer to industristandard 8255 PPI-porte i Mode 0
- Universelt PCI-interface kompatibelt med 3,3 V og 5 V bussignalering, 32-bit, 33 MHz
- 4-bit Card ID SMD-kontakt til identifikation af enkelte kort i systemer med flere kort
- Pull-up/pull-down-modstande på DI-kanaler definerer tilstanden for ikke-tilsluttede indgange
- Udgangsbufring for højere drivkapacitet, med aflæsning af DO-status på registerniveau
1.427,46 kr. pr. stk.
| 1-9 stk. | 1.427,46 kr. | |
|---|---|---|
| 10-30 stk. | 1.382,62 kr. | −3 % |
| 31+ stk. | 1.352,72 kr. | −5 % |
Produktinformation "PIO-D48SU Universal PCI, 48-kanals digital I/O-kort"
Den PIO-D48SU CR er et universelt PCI digitalt I/O-kort, der giver en pc 48 TTL-kompatible I/O-linjer i ét højdensitetsstik. Linjerne er organiseret som seks 8-bit tovejsporte, som kan adresseres som to industristandard 8255 PPI-porte i Mode 0. Kortet passer til ingeniører, der har brug for ligetil parallel digital I/O uden at skulle tilføje et separat kabinet.
Alle linjer er bufferet på kortet, og udgangene har en højere drivkapacitet end ubufrede linjer. Status for digitale udgange kan læses tilbage på registerniveau, og der er specificeret en typisk DI/O-responstid på ca. 1 μs (1 MHz).
Når to eller flere kort er installeret i samme computer, gør den integrerede 4-bit Card ID SMD-kontakt det muligt for software at skelne mellem dem. Pull-up- eller pull-down-modstande på DI-kanalerne holder ikke-tilsluttede indgange på et defineret niveau i stedet for at lade dem flyde. Der leveres driverunderstøttelse til DLL og ActiveX-kontrol, med eksempelprogrammer til flere sprog og miljøer.
Anvendelser
- Digital ind- og udvidelse af I/O i PCI-baserede pc'er
- Installationer med flere kort, hvor hvert kort skal kunne identificeres af software
| Product type: | DAQ board |
|---|---|
| Interface: | Universal PCI |
| Digital inputs: | 48 |
| Digital outputs: | 48 |
| Ports: | 6 x 8-bit |
| Operating temperature: | 0 ~ +60°C |
| Mounting: | PCI slot |
Specifikationer
| Hardware | |
|---|---|
| Stik | Hun SCSI II 100-polet x 1 |
| Kort-ID | Ja (4-bit) |
| Digital indgang | |
| Kanaler | 48 (tovejs) |
| Type | 5 V/TTL |
| ON-spændingsniveau | 2.0 V min. |
| OFF-spændingsniveau | 0,8 V maks. |
| Responshastighed | 1,0 MHz (typisk) |
| Udløsertilstand | Statisk opdatering |
| Digital udgang | |
| Kanaler | 48 (tovejs) |
| Type | 5 V/TTL |
| Driftstilstand | Statisk opdatering |
| Lastspænding | Logisk 0: 0,4 V maks. Logisk 1: 2,4 V min. |
| Laststrøm | Sink: 64 mA @ 0,8 V Source: 32 mA @ 2,0 V |
| Responshastighed | 1,0 MHz (typisk) |
| Timer/tæller/frekvens | |
| Kanaler | 2 (hændelsestimer x 1/32-bit timer x 1) |
| Type | 5 V/TTL |
| Opløsning | 16-bit |
| Referenceclock | Intern: 4 MHz |
| PC-bus | |
| Type | 3,3 V/5 V universal PCI, 32-bit, 33 MHz |
| Databus | 8 bit |
| Strøm | |
| Forbrug | 900 mA @ +5 V |
| Mekanisk | |
| Mål (mm) | 140 x 97 x 22 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60°C |
| Opbevaringstemperatur | -20 ~ +70°C |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
