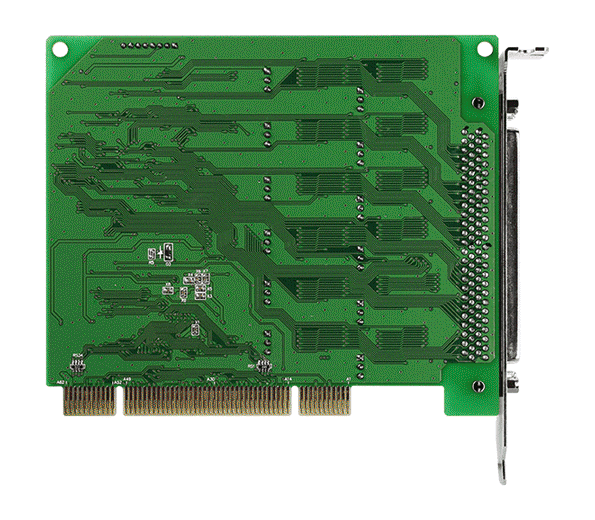

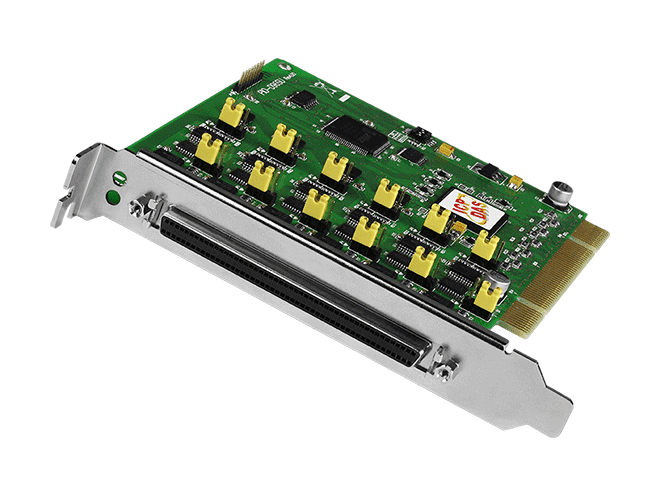

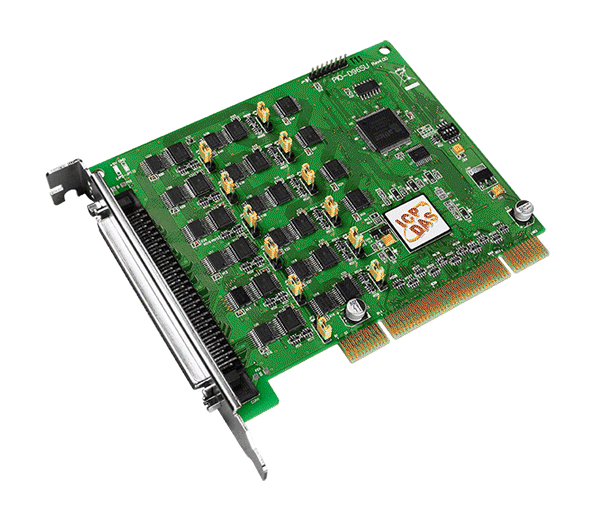

PIO-D96SU Universal PCI 96-kanals digital I/O-kort, TTL/CMOS
96-kanals digitalt I/O-kort til 3,3 V/5 V Universal PCI-slots med tolv 8-bit tovejsporte, bufferede I/O-linjer og en 4-kanals interrupt-kilde.
- 96 tovejs digitale TTL/CMOS I/O-linjer organiseret som tolv 8-bit porte
- Universal PCI-grænseflade kompatibel med 3,3 V og 5 V bussignalering, 32-bit, 33 MHz
- Alle I/O-linjer er bufferede på kortet, med bufferudgange for højere drivevne
- Pull-high/low-jumpere sætter DI-tilstanden, når kanaler er frakoblet eller afbrudt
- Typisk DI/O-responstid på cirka 1 μs (1 MHz)
- 4-kanals interrupt-kilde
1.554,61 kr. pr. stk.
| 1-9 stk. | 1.554,61 kr. | |
|---|---|---|
| 10-30 stk. | 1.509,77 kr. | −3 % |
| 31+ stk. | 1.472,40 kr. | −5 % |
Produktinformation "PIO-D96SU Universal PCI 96-kanals digital I/O-kort, TTL/CMOS"
PIO-D96SU er et PCI-kort, der tilføjer 96 digitale TTL/CMOS I/O-linjer til en pc, organiseret som tolv 8-bit tovejsporte, grupperet i tre som Port A, Port B og Port C. Alle porte starter som indgange, så kortet kan tilsluttes sikkert, før nogen udgangskonfiguration er anvendt.

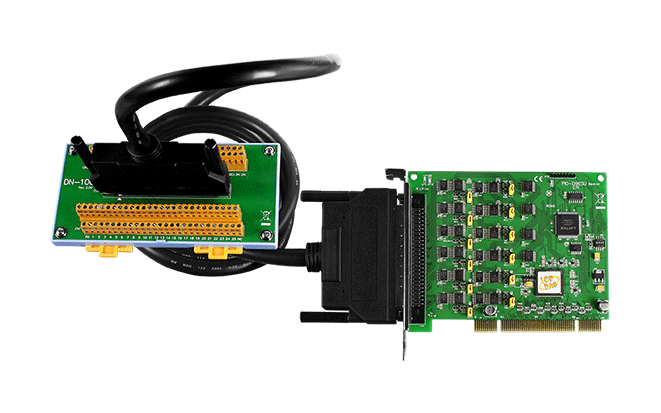

Ingeniører, der vælger dette kort, vil sætte pris på den indbyggede buffering af hver I/O-linje, pull-high/low-jumperne, der definerer indgangstilstanden, når en kanal er afbrudt eller frakoblet, og den 4-kanals interrupt-kilde. Det højtætte 100-pins SCSI II-stik i ét stykke holder pladsforbruget i slottet lille, og 4-bit Card ID-kontakten gør det muligt for software at identificere hvert kort, når to eller flere er installeret i samme computer.
Driversoftwaren omfatter en DLL og ActiveX-kontrol med eksempelprogrammer til Visual C++, C#.NET, Visual Basic.NET, Delphi og LabVIEW og understøtter Linux, DOS og Windows. Kortet er CE-, UKCA-, FCC-, RoHS- og WEEE-mærket.
Anvendelser
- PC-baseret overvågning og styring af digitale indgange og udgange
- Multikortsystemer, hvor de enkelte kort skal kunne identificeres i software
| Product type: | Digital I/O board |
|---|---|
| Interface: | Universal PCI |
| Digital inputs: | 96 |
| Digital outputs: | 96 |
| Ports: | 12 |
| Operating temperature: | 0 ~ +60 °C |
Specifikationer
| Hardware | |
|---|---|
| Stik | Hun SCSI II 100-polet x 1 |
| Kort-ID | Ja (4-bit) |
| Digital indgang | |
| Kanaler | 96 (tovejs) |
| Type | 5 V/CMOS |
| ON-spændingsniveau | 2.0 V min. |
| OFF-spændingsniveau | 0,8 V maks. |
| Responshastighed | 1,0 MHz (typisk) |
| Udløsertilstand | Statisk opdatering |
| Digital udgang | |
| Kanaler | 96 (tovejs) |
| Type | 5 V/CMOS |
| Driftstilstand | Statisk opdatering |
| Lastspænding | Logisk 0: 0,1 V maks. Logisk 1: 4,4 V min. |
| Laststrøm | Sink: 6 mA @ 0,33 V Source: 6 mA @ 4,77 V |
| Responshastighed | 1,0 MHz (typisk) |
| PC-bus | |
| Type | 3,3 V/5 V universal PCI, 32-bit, 33 MHz |
| Databus | 8 bit |
| Strøm | |
| Forbrug | 600 mA @ +5 V |
| Mekanisk | |
| Mål (mm) | 97 x 125 x 22 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60°C |
| Opbevaringstemperatur | -20 ~ +70°C |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
