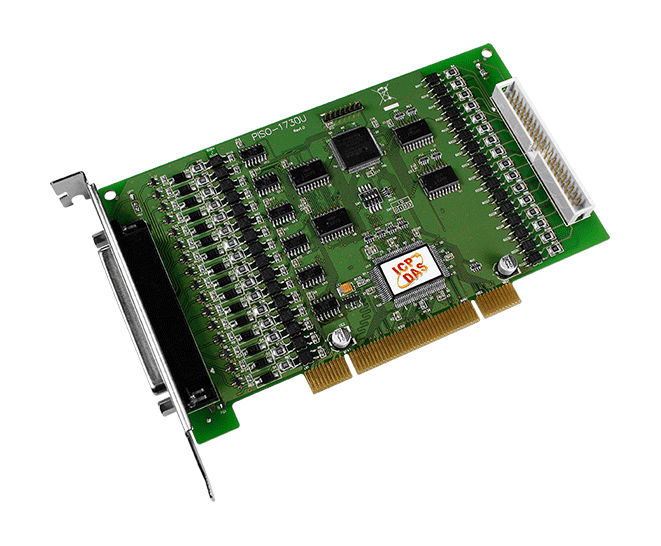

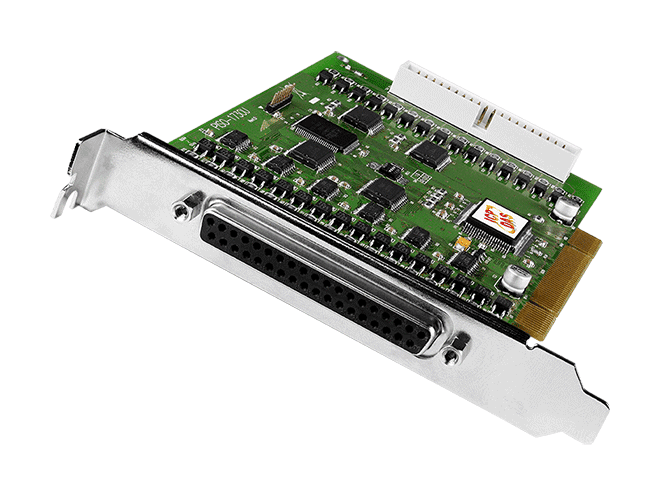

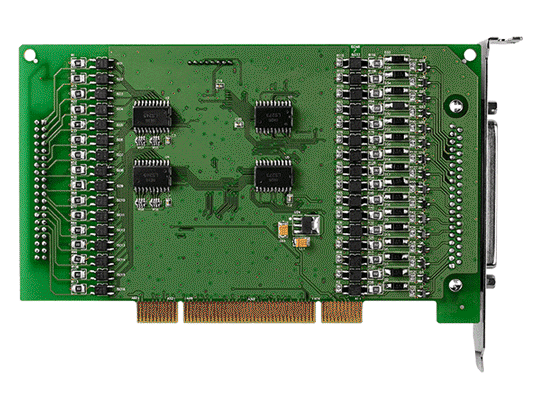

PISO-1730U Universal PCI-kort med isolerede DI/DO, 32-kanals DI og 32-kanals NPN Sink DO
PCI-kort med 32 optisk isolerede digitale indgange og 32 open-collector NPN sink-udgange i fire isolerede grupper, til fabriks-, test- og laboratorieautomation.
- Universel PCI-grænseflade, der understøtter 3,3 V og 5 V bussignalering, 32-bit, 33 MHz
- 32 optisk isolerede digitale indgange med 9 ~ 24 V ON-spændingsniveau og 4 kHz typisk responstid
- 32 open-collector sink (NPN) udgange, 100 mA/+30 V pr. kanal ved 100% duty cycle
- Fire isolerede grupper med indbygget DC/DC-konverter, 3000 VDC isolation og 3750 Vrms fotoisolation
- 4-bit Card ID-kontakt til identifikation af det enkelte kort, når to eller flere kort er monteret
- Inkluderer CA-4037B kabel og to CA-4002 D-Sub-stik
1.539,66 kr. pr. stk.
| 1-9 stk. | 1.539,66 kr. | |
|---|---|---|
| 10-30 stk. | 1.494,82 kr. | −3 % |
| 31+ stk. | 1.464,92 kr. | −5 % |
Produktinformation "PISO-1730U Universal PCI-kort med isolerede DI/DO, 32-kanals DI og 32-kanals NPN Sink DO"
PISO-1730U er et universelt PCI digitalt I/O-kort, der passer i 3,3 V og 5 V PCI-slots. Det kombinerer 32 optisk isolerede digitale indgange med 32 open-collector sink (NPN) udgange, opdelt i fire isolerede grupper, så værtscomputeren er skærmet mod spændinger på feltsiden, og jordsløjfeproblemer undgås.
Vælg dette kort, når du har brug for et stort blok af isoleret I/O inde i en pc til fabriksautomation, produkttest eller laboratoriearbejde. Input- og outputportene får forsyning fra en ekstern kilde, og hver udgangskanal styres af en Darlington-transistor, der er specificeret til 100 mA/+30 V pr. kanal ved 100% duty cycle. Kortet har også en 4-bit Card ID-kontakt, som gør det muligt for software at skelne mellem kortene, når to eller flere er installeret i samme computer.
Drivere og en DLL med ActiveX-kontrol leveres til Linux, DOS og Windows, med eksempelprogrammer til C, C++, Delphi, Visual Basic, C# og LabVIEW. Bestillingskoden inkluderer ét CA-4037B kabel og to CA-4002 D-Sub-stik.
Anvendelser
- Fabriksautomation
- Produkttest
- Laboratorieautomation
| Product type: | DAQ board |
|---|---|
| Interface: | PCI (3.3 V/5 V universal) |
| Digital inputs: | 32 |
| Digital outputs: | 32 |
| Isolation: | 3750 Vrms |
| Operating temperature: | 0 ~ +60 °C |
| Mounting: | PCI slot |
Specifikationer
| Hardware | |
|---|---|
| Stik | Hun DB37 x 1 40-polet boksstiftliste x 1 |
| Kort-ID | Ja (4-bit) |
| Digital indgang | |
| Kanaler | 32 |
| Type | Våd kontakt Optokobler |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spændingsniveau | 9 ~ 24 V (Min. 7 V; Maks. 30 V) |
| OFF-spændingsniveau | 0 ~ 1 V |
| Responshastighed | 4 kHz (Typical) |
| Udløsertilstand | Statisk opdatering |
| Isolation | 3750 Vrms (Using external power) |
| Digital udgang | |
| Kanaler | 32 |
| Type | Åben kollektor |
| Sink/Source (NPN/PNP) | Sink (NPN) |
| Driftstilstand | Statisk opdatering |
| Laststrøm | 100 mA/+30 V for hver kanal @ 100 % duty |
| Responshastighed | 4 kHz (Typical) |
| Isolation | 3750 Vrms |
| PC-bus | |
| Type | 3,3 V/5 V universal PCI, 32-bit, 33 MHz |
| Databus | 8 bit |
| Strøm | |
| Forbrug | 600 mA @ +5 V |
| Mekanisk | |
| Mål (mm) | 105 x 180 x 22 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60°C |
| Opbevaringstemperatur | -20 ~ +70°C |
| Fugtighed | 5 ~ 85% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
